放大器内置压力传感器的新标准

放大器内置压力传感器
VMSI/VMSV series

小型·高精度,可在各种行业和用途以及各种测量条件下进行压力测量

针对中·高压范围1~100MPa特制的VMSI/VMSV系列放大器内置压力传感器,不仅设计紧凑且轻量,还可在高精度±0.5%F.S.(@25°C)·−40~120°C的条件下使用。此外,在防护等级IP67·抗振性·抗冲击性方面都很出色,真正是一款全能型的放大器内置压力传感器。

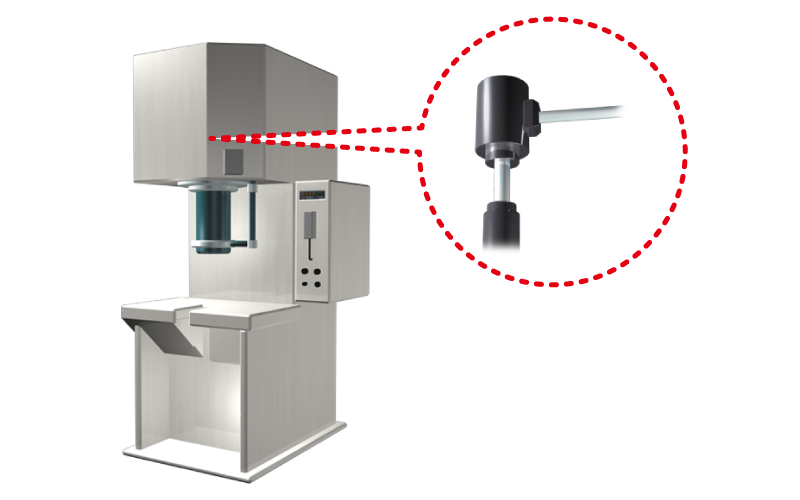

  • 油压机

    油压机

    用途

    • 合模油压控制
    • 压力负荷控制

    特长

    • 小型·高精度
    • 防尘性
  • 轮胎·橡胶等的加硫机

    轮胎·橡胶等的加硫机

    用途

    • 合模油压控制
    • 蒸汽压力监测

    特长

    • 小型·高精度
    • 防尘性

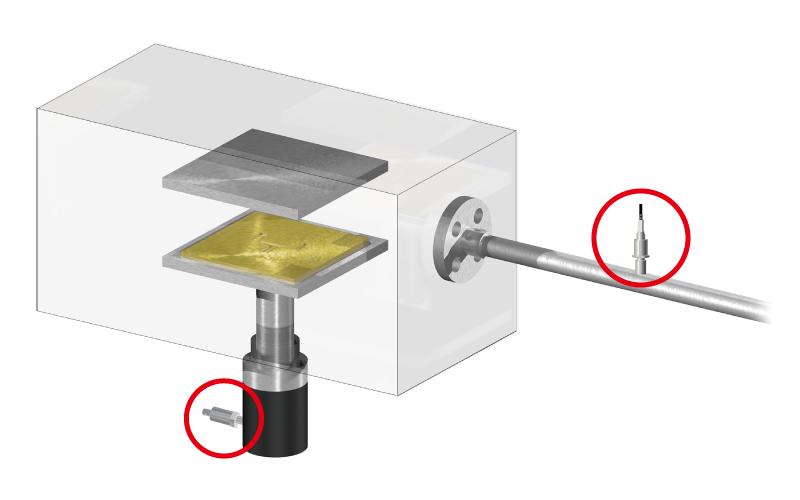

  • 压铸机·注塑成型机

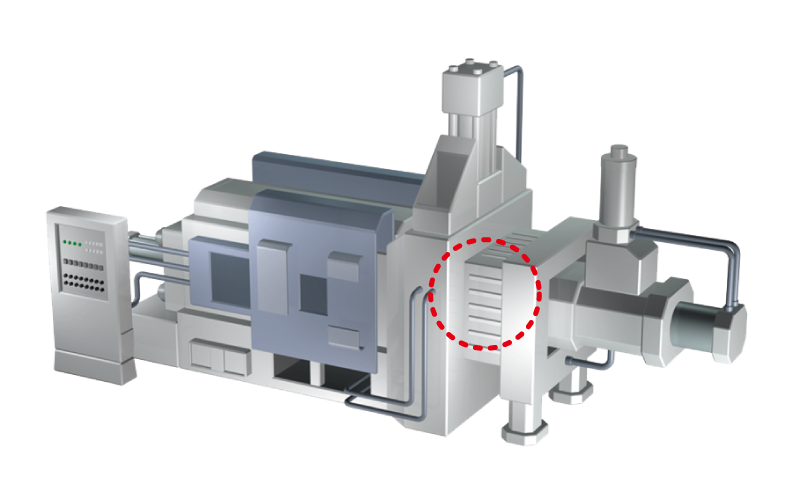

    压铸机·注塑成型机

    用途

    • 合模油压控制
    • 脱模剂的涂敷压力管理

    特长

    • 小型·高精度
    • 抗振性·抗冲击性
  • 油压单元

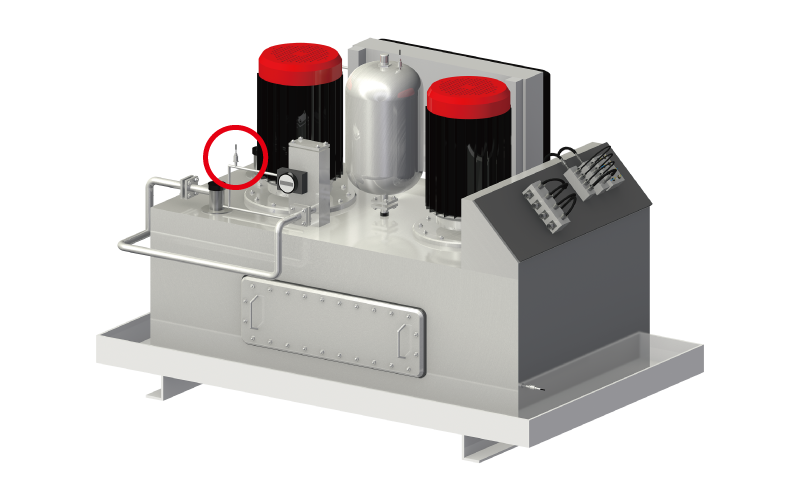

    油压单元

    用途

    • 滤油器的滤芯更换管理
    • 油冷却器堵塞管理
    • 油压蓄能器的压力监测
    • 输液泵的液压监测
    • 阀块的动作管理

    特长

    • 小型·高精度
    • 适应高温

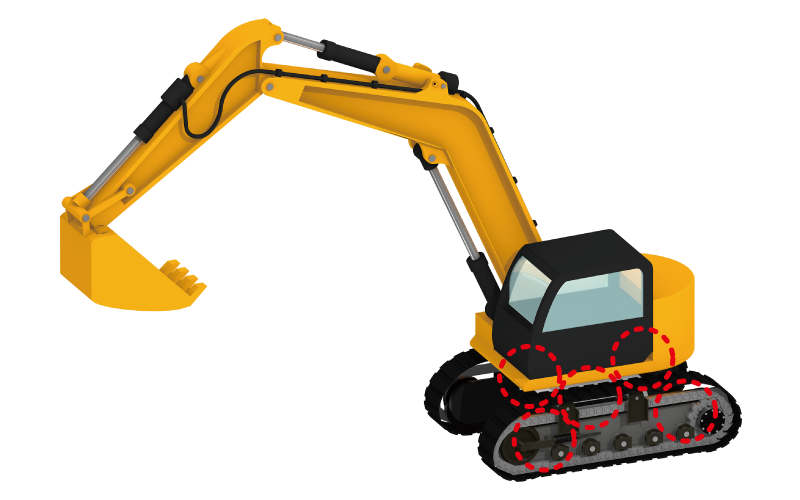

  • 建筑机械·特种车辆

    建筑机械·特种车辆

    用途

    • 臂·臂杆·铲斗等的各种压力控制
    • 控制阀控制
    • 防止超负荷·翻倒

    特长

    • 抗振性·抗冲击性
    • 防水性·防尘性
  • 起重机

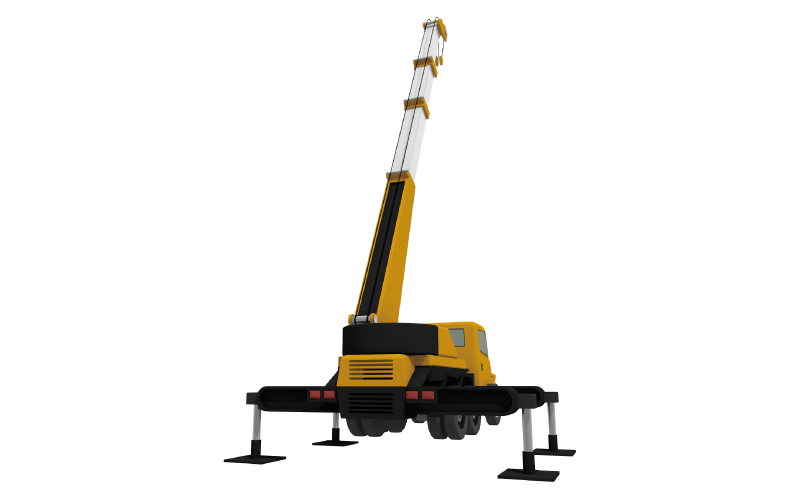

    起重机

    用途

    • 臂杆·绞车·支腿等的各类压力控制
    • 控制阀控制
    • 防止超负荷·翻倒

    特长

    • 抗振性·抗冲击性
    • 防水性·防尘性
  • 尾门升降器

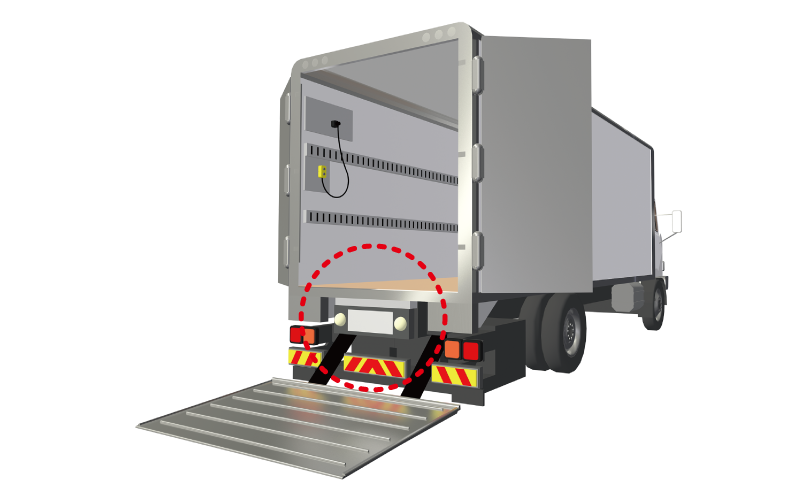

    尾门升降器

    用途

    • 油压控制单元控制

    特长

    • 小型·高精度
    • 抗振性·抗冲击性
    • 防水性

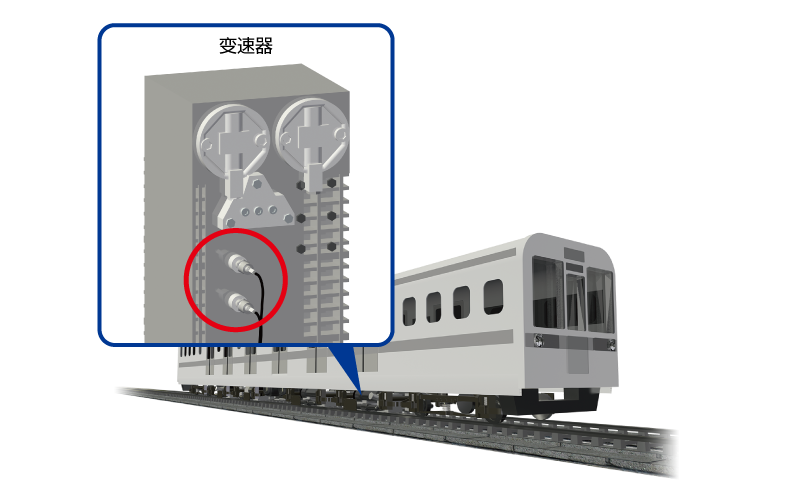

  • 铁路柴油车辆

    铁路柴油车辆

    用途

    • 变速器的离合器油压控制

    特长

    • 小型·高精度
    • 适应高温
    • 抗振性·抗冲击性
    • 防水性
  • 商用冷冻机

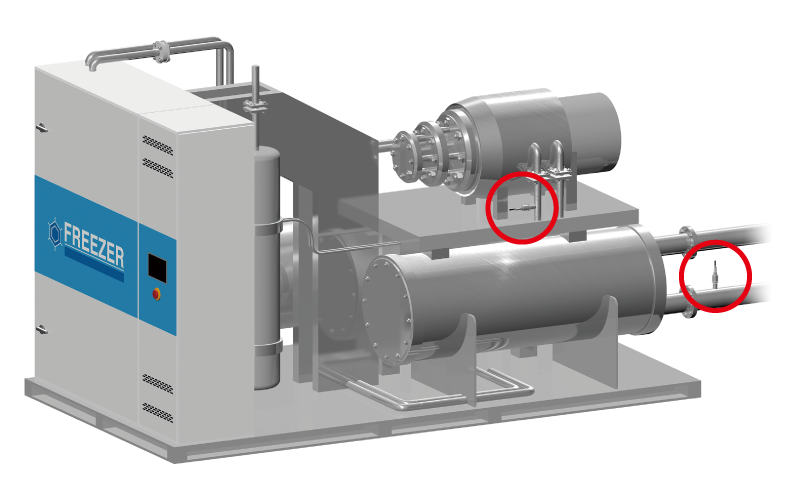

    商用冷冻机

    用途

    • 各种制冷剂循环压力监测

    特长

    • 小型·高精度
    • 适应高低温
    • 防水性
  • 灭菌器

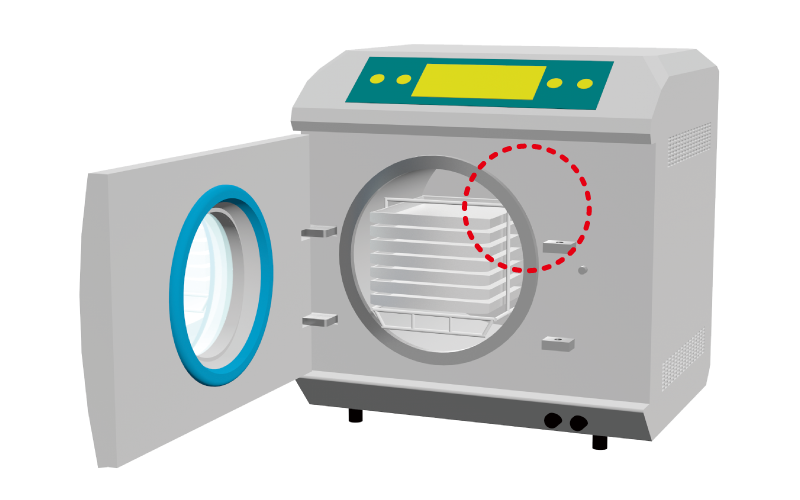

    灭菌器

    用途

    • 热水·药液·蒸汽等的各种循环压力监测

    特长

    • 小型·高精度
    • 适应高温
  • 冷却单元

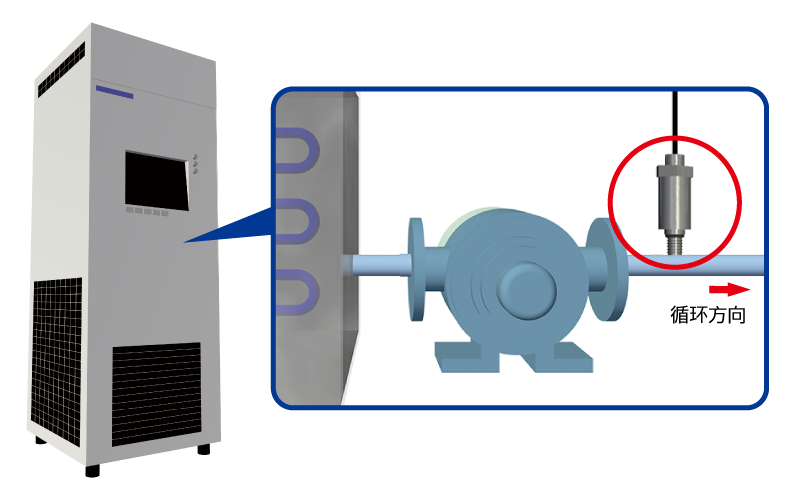

    冷却单元

    用途

    • 循环水压监测
    • 制冷剂的循环压力控制

    特长

    • 小型·高精度
    • 防水性

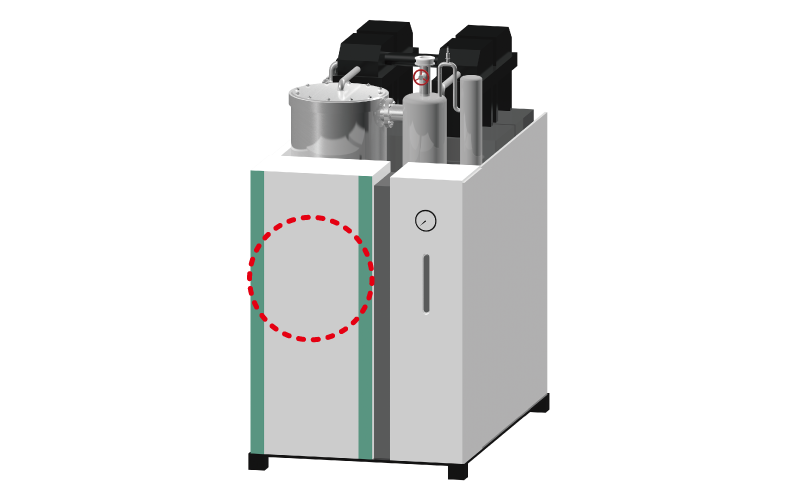

  • 蒸汽锅炉

    蒸汽锅炉

    用途

    • 蒸汽压力监测
    • 供水压力监测

    特长

    • 小型·高精度
    • 适应高温
    • 防水性

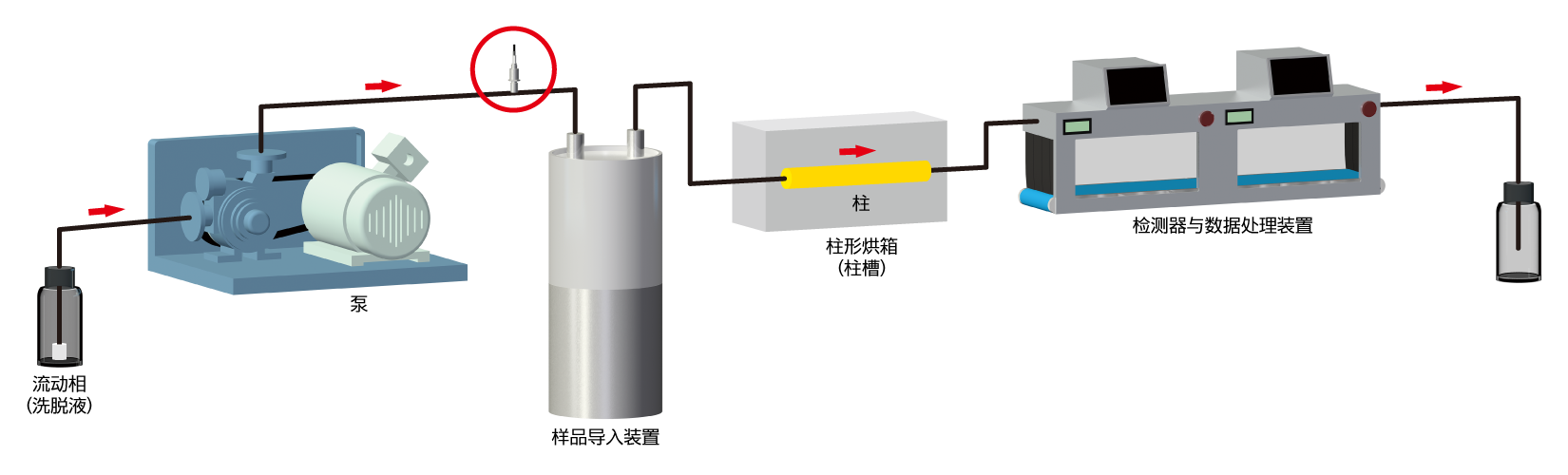

  • 色谱分析·水质检查

    色谱分析·水质检查

    用途

    • 输液压力的规定值控制
    • 压力变动的抑制控制

    特长

    • 小型·高精度

规格

压力量程 1~100MPa
电源电压 VMSI: 10~30V DC/VMSV: 12~30V DC
输出 VMSI: 4~20mA/VMSV: 1~5V
精度(※1) ±0.5%F.S.(@25°C)
温度补偿范围 −40~120°C
动作温度范围 −40~120°C
保存温度范围 −40~120°C
允许过载 200%/150%(仅100MPa)
极限过载 500%/200%(仅100MPa)
稳定性 ±0.25%F.S./年
Total Error Band(※2) ±1.0%F.S.(−20~85°C)、±1.5%F.S.(−40~−20°C)、±3.0%F.S.(85~120°C)
响应性 <1.5ms
抗冲击性 980m/s²(11msec以下)
抗振性 196m/s²(10Hz~2kHz)
防护等级 IP67 ※仅在连接本公司M12接头电线时
膜片材质 17-4PH
连接螺纹材质 17-4PH
外壳材质 SUS304
绝缘电阻 >100MΩ(@250V DC)
耐电压 100V AC(1分钟)
质量 1~50MPa: 65g 100MPa: 85g ※只含本体
CE标志 符合EMC指令,符合欧洲RoHS指令
允许负载电阻 VMSI: 150Ωmax(DC11V)、500Ωmax(DC24V)
VMSV: 2kΩ以上
耗电量 VMSV: 5mA(MAX)
推荐紧固扭矩 70~75Nm ※仅100MPa

(※1)包含非线性、滞后、重复性
(※2)包含非线性、滞后、重复性、零点的温度影响、输出的温度影响

型号的选择

型号指定
  • ①基本型号

    VMS

  • ②模拟输出

  • ③校正范围

  • ④螺纹形状

  • 选配



型号选择 核对 型号 规格
①基本型号 VMS 放大器内置压力传感器
②模拟输出 - - 输出种类 允许负载电阻 耗电量 电源电压
  I 4~20mA 150Ωmax
(DC11V) 500Ωmax
(DC24V)
- 10~30V DC
  V 1~5V 2kΩ以上 5mA(MAX) 12~30V DC
③校准量程   001 0~1MPa
  002 0~2MPa
  005 0~5MPa
  010 0~10MPa
  020 0~20MPa
  035 0~35MPa
  050 0~50MPa
  100 0~100MPa
④螺纹形状   R2 R1/4
※仅在校准量程为001050选择时可选
  G3 G3/8
※仅在校准量程为100选择时可选
型号选择 核对 型号 规格
选配
(另售品)
  NT-S00343A-2M-2S M12接头电线(直型、双线式、VMSI用) 2m
  NT-S00343A-2M-3S M12接头电线(直型、3线式、VMSV用) 2m
  NT-S00343A-5M-2S M12接头电线(直型、双线式、VMSI用) 5m
  NT-S00343A-5M-3S M12接头电线(直型、3线式、VMSV用) 5m
  NT-S00344A-2M-2S M12接头电线(角型、双线式、VMSI用) 2m
  NT-S00344A-2M-3S M12接头电线(角型、3线式、VMSV用) 2m
  NT-S00344A-5M-2S M12接头电线(角型、双线式、VMSI用) 5m
  NT-S00344A-5M-3S M12接头电线(角型、3线式、VMSV用) 5m
  VMS用铜密封件 G3/8
※仅在校准量程为100选择时可选
  3点测量 试验报告单
  5点测量 试验报告单

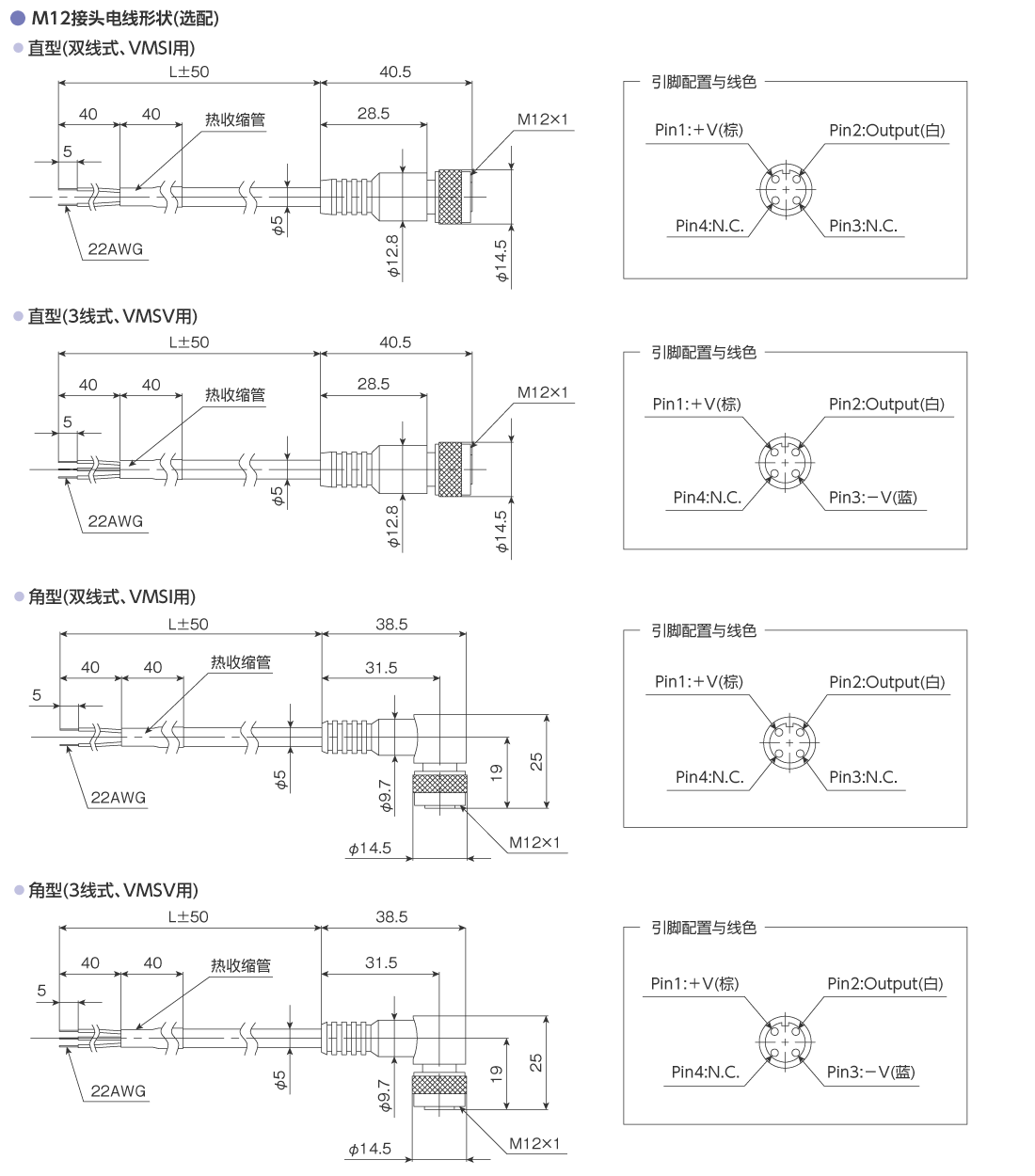

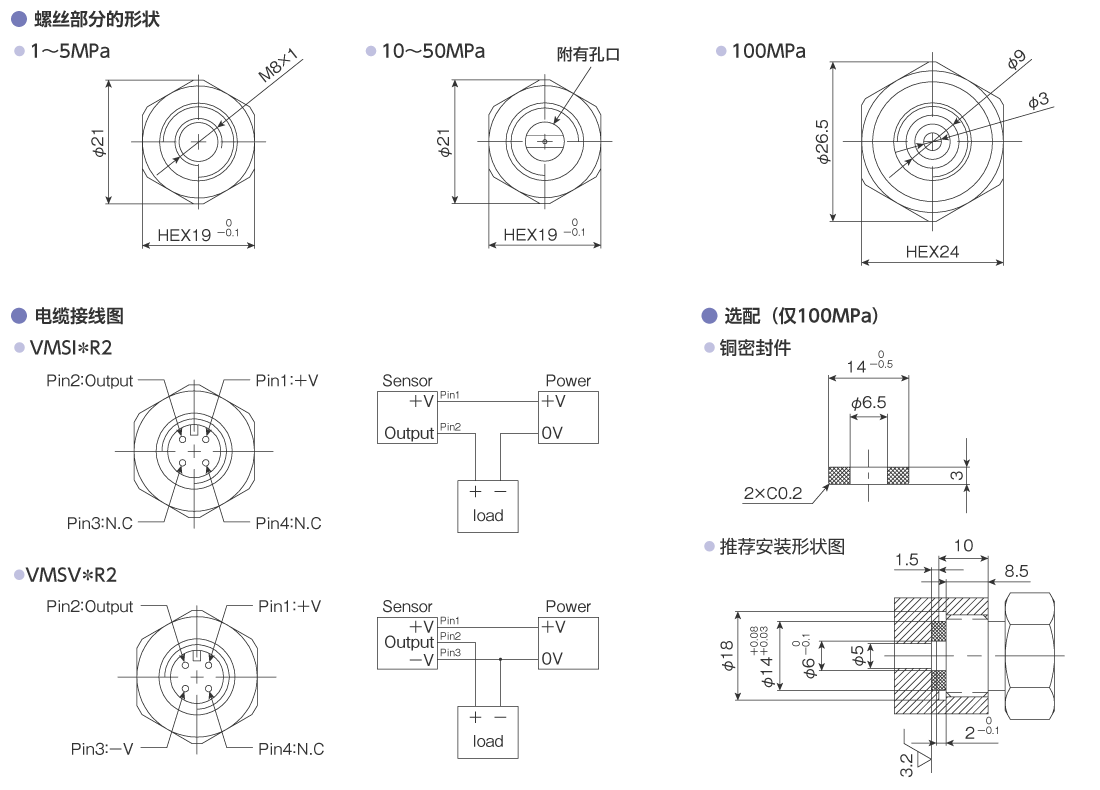

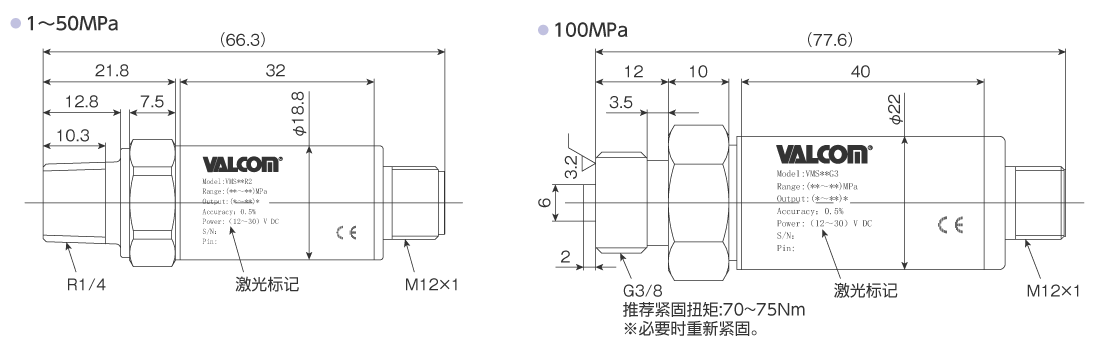

外形尺寸 [单位: mm]

外形尺寸
外形尺寸
外形尺寸
