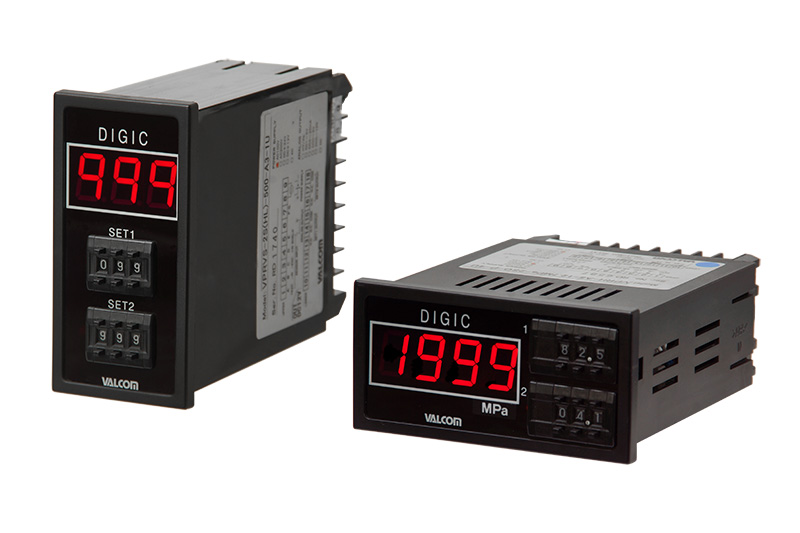

DIN48×96尺寸方型数字面板仪表
VPRHS(VS)-U series
- 设定输出可以从继电器输出或PhotoMOS继电器输出中选择
- DIN尺寸备有卧式(3½位)、立式(3位)两种可选
- 可以从四种类型的模拟输出中选择
- 内藏电源变压器
| 输入信号 | 4～20mA(双线式、4线式), 请1～5V, 0～5V, 0～10V中指定 |
|---|---|
| 传感器规格 | 请在压力传感器产品列表中，根据模拟输出类型选择 |
| 用途 | 备有各个系列的可以测量低压、绝对压力、中高压100Mpa的压力传感器 |
规格
| 显示 | ±1999 3½位(卧式)、999 3位(立式) 红色LED(字符高约15mm) |
|---|---|
| 显示转换速度 | 可以指定到4次/秒(标准)1～10次/秒(参照选配规格栏) |
| 准确度 | ±0.05%F.S.±1digit |
| 使用温度范围 | 温度-10～55℃（不可结冰） |
| 使用湿度范围 | 湿度0～90%RH（不可结露） |
| 外形尺寸 | 立式：48(W)×96(H)×127（D：不含突出部） 卧式：96(W)×48(H)×127（D：不含突出部） |
| 质量 | 约400g（随规格而不同） |
| 配件 | 使用说明书（请指定日语或英语） 试验报告单1份 |

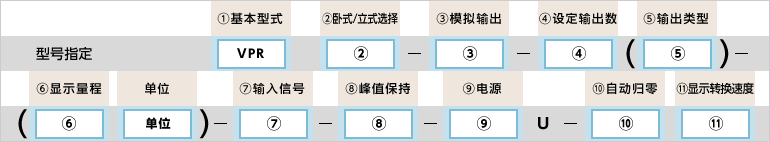

型号选择
| 型号选择 | 核对 | 型号 | 规格 | ||
|---|---|---|---|---|---|
| 1.基本型式 | ○ | VPR | DIN48×96尺寸方型数字面板仪表 | ||
| 2.卧式/立式选择 | HS | 卧式面板安装 | |||
| VS | 立式面板安装 | ||||
| 3.模拟输出 ※希望模拟输出0～10V规格时， 请与我公司联系 |
- | - | 输出种类 | 响应时間 | 允许负载电阻 |
| 无填写 | 无 | - | - | ||
| A1 | 1mV/digit | 约10msec. （63%响应） |
10kΩ以上 （输出电阻100Ω） |
||
| A2 | 1～5V | ||||
| A3 | 4～20mA | 250Ω以下 | |||
| A4 | 0～5V | 10kΩ以上 （输出电阻100Ω） |
|||
| 4.设定输出数 | - | - | 输出种类 | 响应时間 | 允许过载 |
| 0S | 无 | - | - | ||
| 1S | 1设定/继电器输出 | 约60msec. (63%响应) |
AC250V 4A | ||
| 1SO | 1设定/光电耦合器输出 | 约50msec. (63%响应) |
AC/DC250V 0.1A | ||
| 2S | 2设定/继电器输出 | 约60msec. (63%响应) |
AC250V 4A | ||
| 2SO | 2设定/光电耦合器输出 | 约50msec. (63%响应) |
AC/DC250V 0.1A | ||
| 5.输出类型 | H | Hi/Low指定 填写 H 或 L 设定1:( ) 设定2:( ) |
|||
| L | |||||
| 6.显示量程 | VPRHS:请在最大±1999的范围内指定 | ||||
| VPRVS:请在最大±999的范围内指定 | |||||
| 7.输入信号 | A2 | 1～5V | |||
| A3 | 4～20mA(4线式) ※仅电源4时可以选择 | ||||
| A4 | 0～5V | ||||
| A5 | 0～10V | ||||
| A6 | 4～20mA(双线式) | ||||
| 8.峰值保持 (选配指定) |
无填写 | 无峰值保持 | |||
| P | 峰值保持 ※当比较设定输出为0S时不能选择 | ||||
| 9.电源[耗电量] | 1 | AC100V[2VA] | 关于本公司放大器内置传感器的电源供给 | ||
| 11 | AC110V[2VA] | 本设备提供DC12V电源，用于组合的放大器内置传感器使用，因此，对于本公司放大器内置传感器的电源型式请指定5 | |||
| 2 | AC200V[2VA] | ||||
| 22 | AC220V[2VA] | ||||
| 4 | DC24V[100mA] | ||||
| 10.自动归零 (选配指定) |
无填写 | 无自动归零 | |||
| Z | 自动归零 ※比较设定输出0S时不能选择 | ||||
| 11.显示转换速度 (选配指定) |
显示转换速度 标准4次/秒 选配( 次/秒) ※次数指定请在1～10次/秒内指定 |
||||

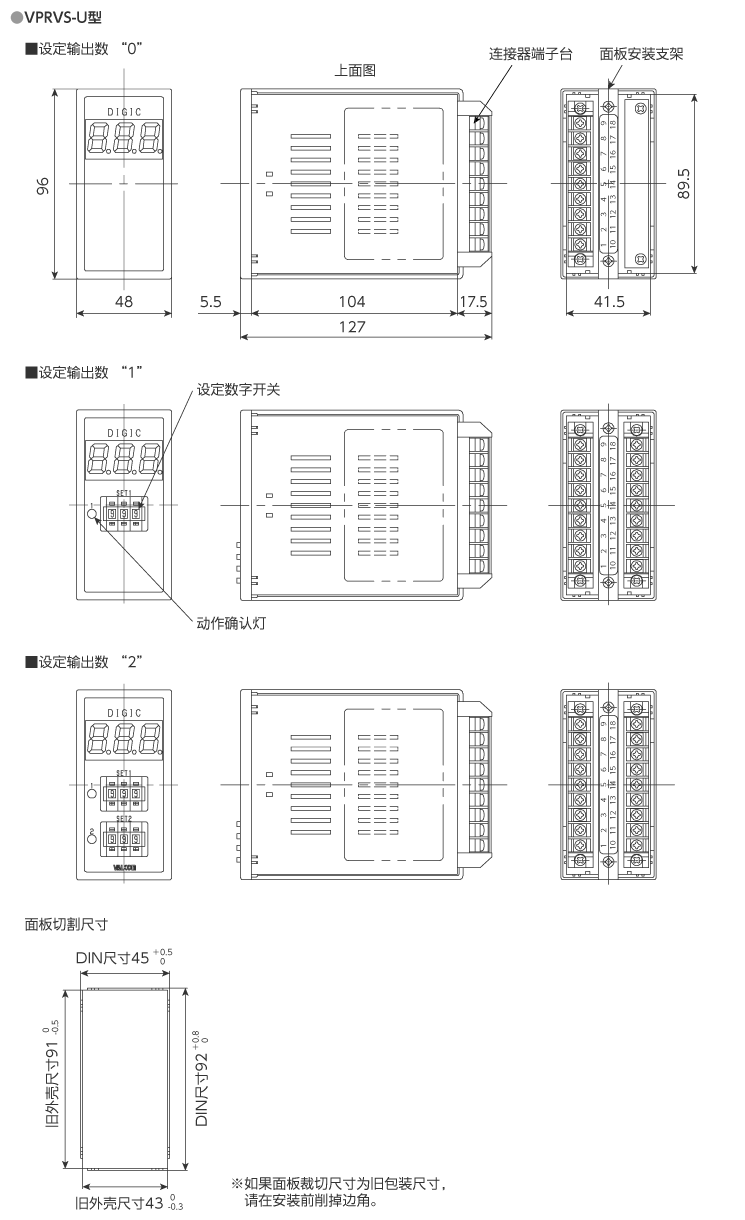

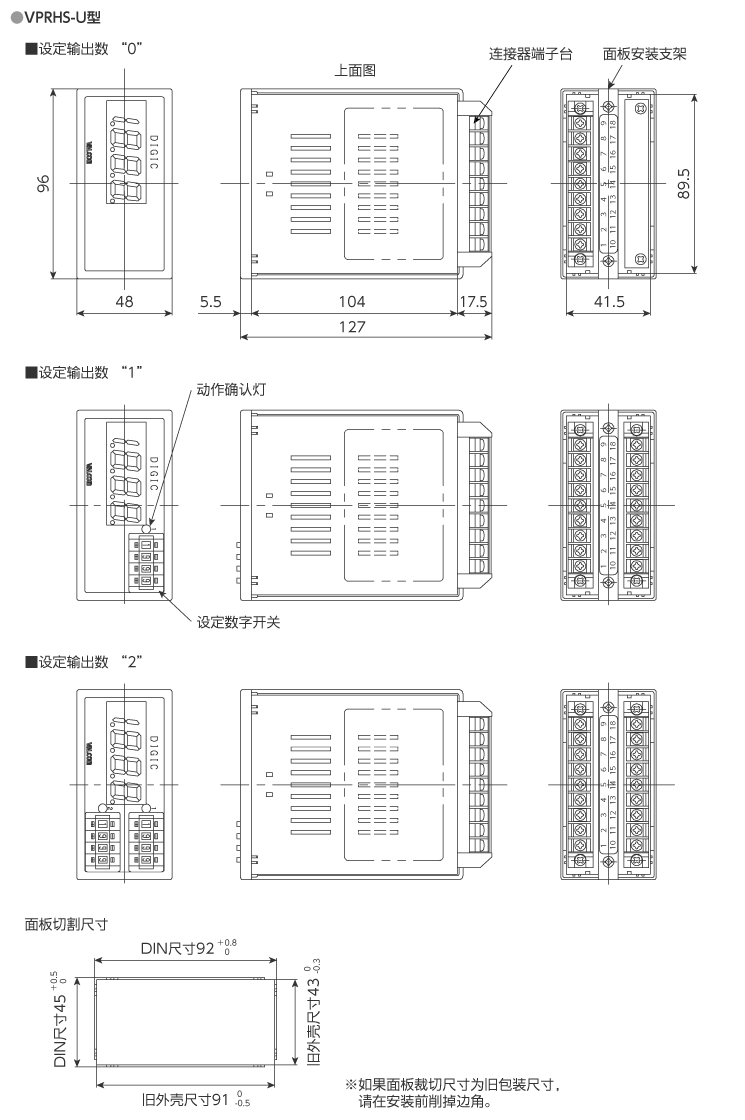

外形尺寸（单位：mm）

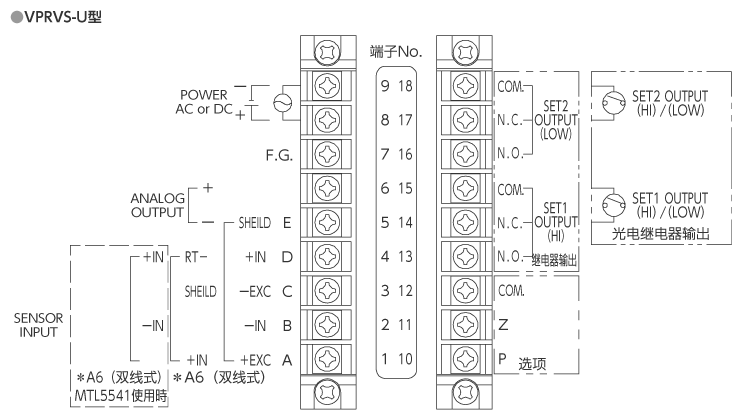

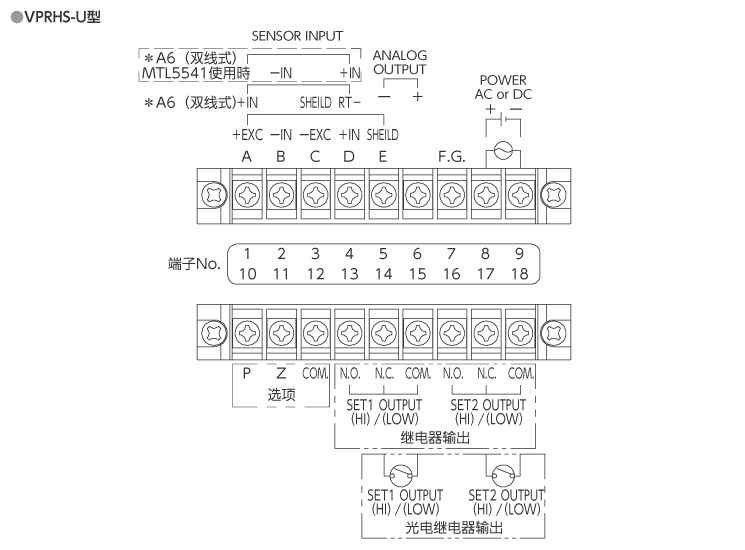

端子连接图
