アンプ内蔵圧力センサの新スタンダード

アンプ内蔵圧力センサ
VMSI/VMSV series

小型・高精度でさまざまな業種や用途、
あらゆる測定条件において圧力計測が可能

中・高圧レンジ1~100MPaに特化したVMSI/Vシリーズアンプ内蔵圧力センサはコンパクトで軽量設計でありながら、高精度±0.5%F.S.(@25℃)・−40~120℃の使用が可能です。
さらに保護等級IP67・耐振性・耐衝撃性にも優れた、まさにオールマイティなアンプ内蔵圧力センサです。

  • 油圧プレス

    油圧プレス

    用途

    • 型締め油圧制御
    • プレス荷重制御

    特長

    • 小型・高精度
    • 防塵性
  • タイヤ・ゴムなどの加硫機

    タイヤ・ゴムなどの加硫機

    用途

    • 型締め油圧制御
    • 蒸気圧監視

    特長

    • 小型・高精度
    • 防塵性

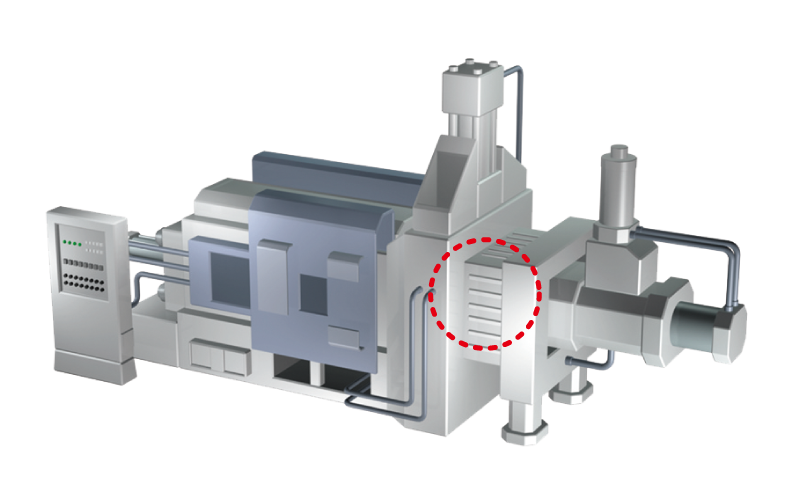

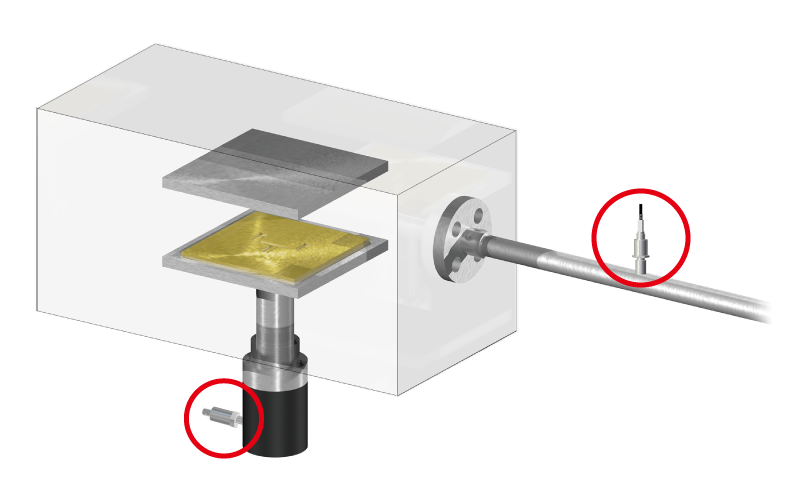

  • ダイカストマシン・射出成型機

    ダイカストマシン・射出成型機

    用途

    • 型締め油圧制御
    • 剥離剤の塗布圧管理

    特長

    • 小型・高精度
    • 耐振性・耐衝撃性

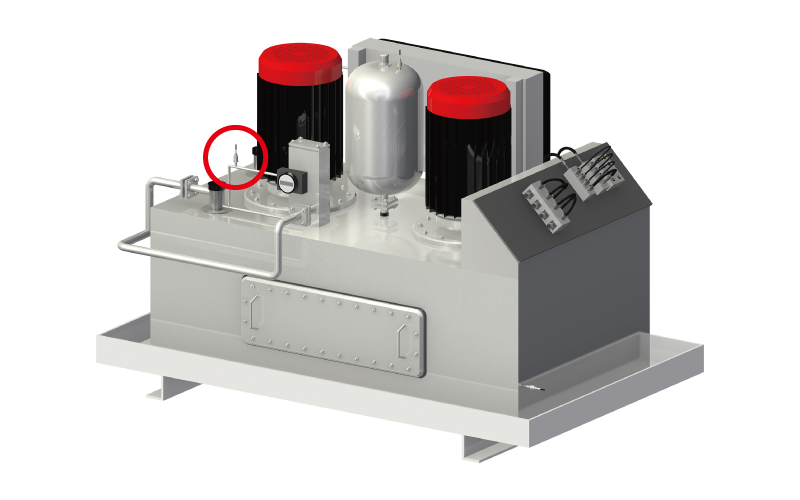

  • 油圧ユニット

    油圧ユニット

    用途

    • オイルフィルターのカートリッジ交換管理
    • オイルクーラー目詰り管理
    • 油圧アキュームレータの圧力監視
    • 液送ポンプの液圧監視
    • バルブブロックの動作管理

    特長

    • 小型・高精度
    • 高温対応

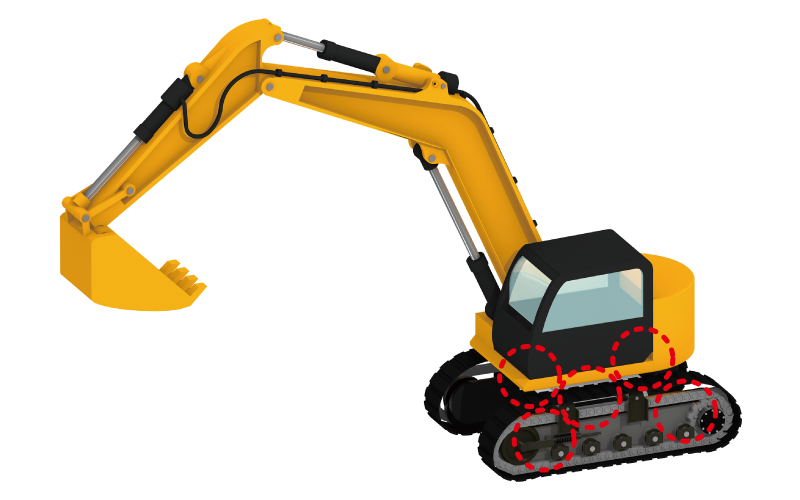

  • 建機・特装車

    建機・特装車

    用途

    • アーム・ブーム・バケット等の各種圧力制御
    • コントロールバルブ制御
    • 過負荷・転倒防止

    特長

    • 耐振性・耐衝撃性
    • 防水性・防塵性

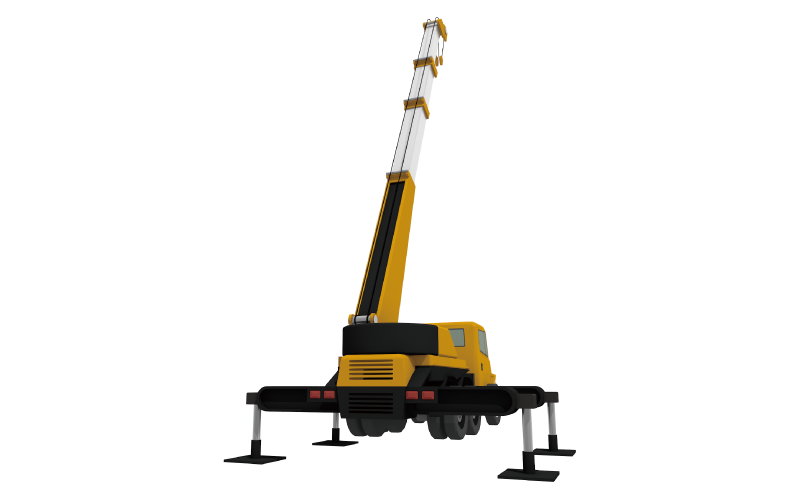

  • クレーン

    クレーン

    用途

    • ブーム・ウインチ・アウトリガー等の各種圧力制御
    • コントロールバルブ制御
    • 過負荷・転倒防止

    特長

    • 耐振性・耐衝撃性
    • 防水性・防塵性

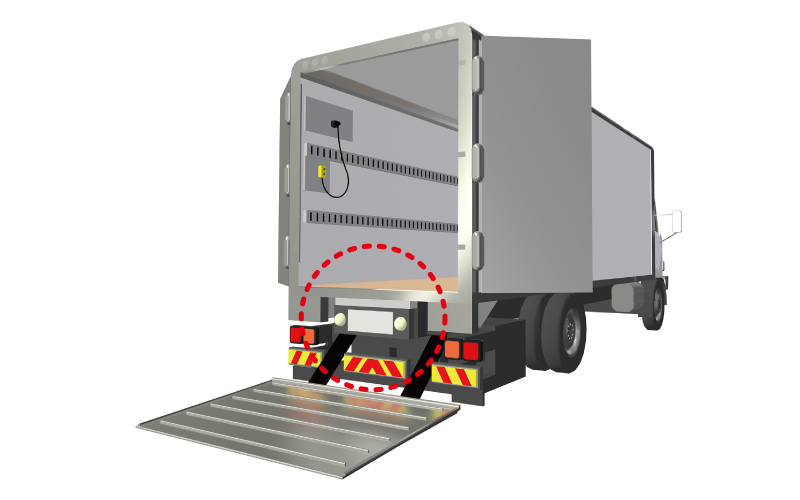

  • テールゲートリフター

    テールゲートリフター

    用途

    • 油圧コントロールユニット制御

    特長

    • 小型・高精度
    • 耐振性・耐衝撃性
    • 防水性

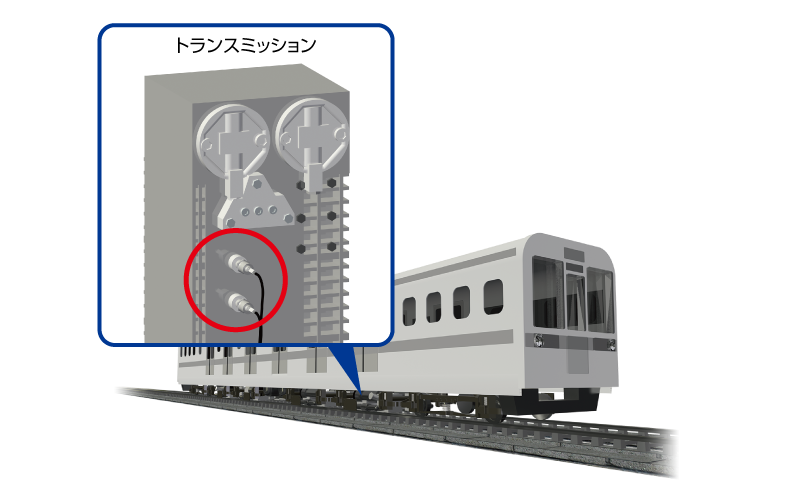

  • 鉄道ディーゼル車両

    鉄道ディーゼル車両

    用途

    • トランスミッションのクラッチ油圧制御

    特長

    • 小型・高精度
    • 高温対応
    • 耐振性・耐衝撃性
    • 防水性

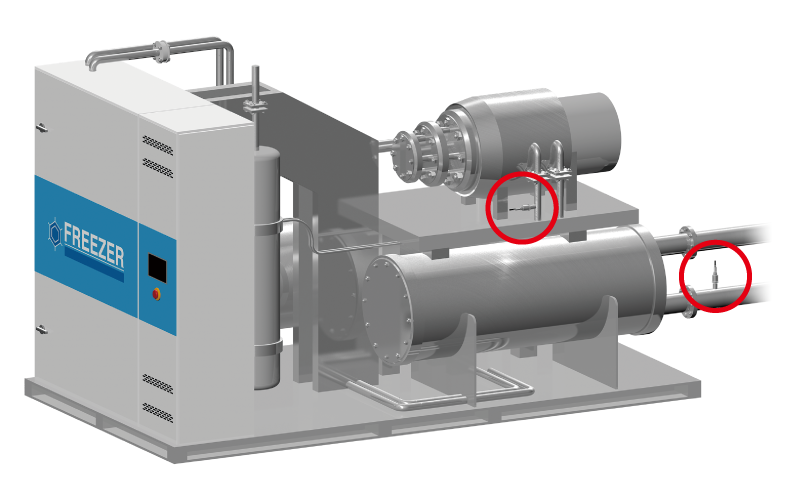

  • 業務用冷凍機

    業務用冷凍機

    用途

    • 各種冷媒循環圧監視

    特長

    • 小型・高精度
    • 高低温対応
    • 防水性

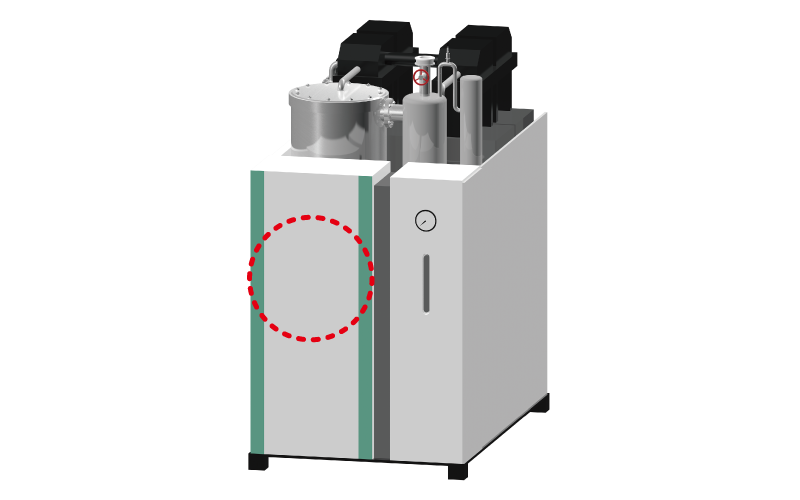

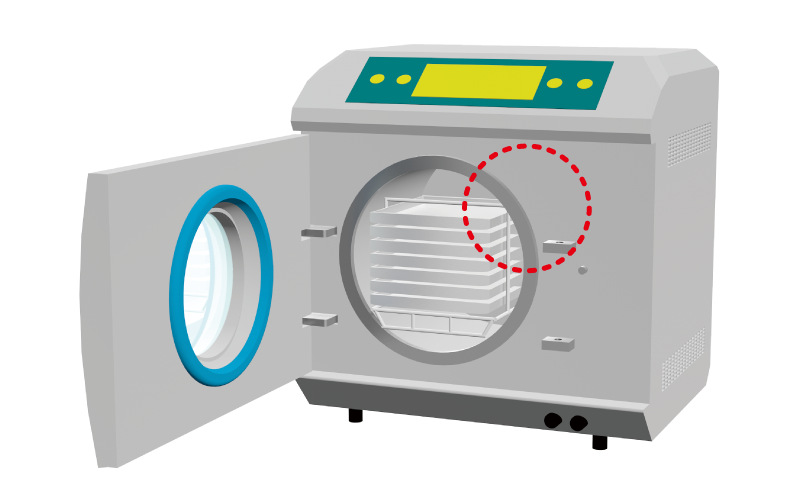

  • 滅菌器

    滅菌器

    用途

    • お湯・薬液・スチームなどの各種循環圧監視

    特長

    • 小型・高精度
    • 高温対応

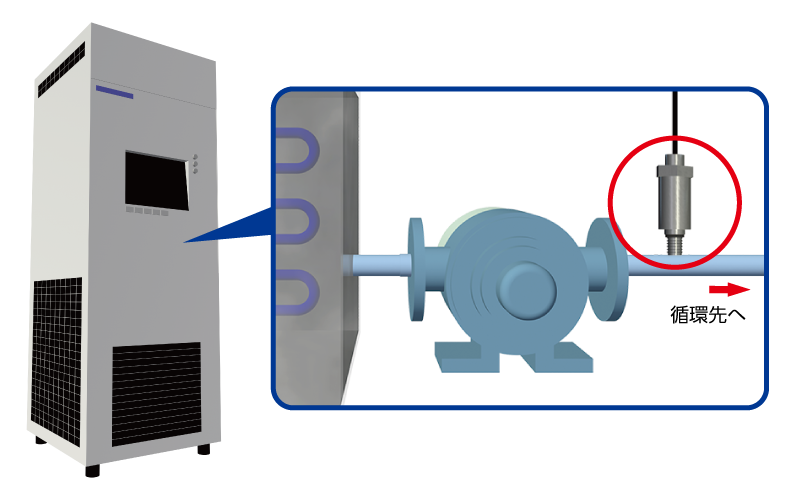

  • チラーユニット

    チラーユニット

    用途

    • 循環水圧監視
    • 冷媒の循環圧制御

    特長

    • 小型・高精度
    • 防水性
  • 蒸気ボイラー

    蒸気ボイラー

    用途

    • 蒸気圧監視
    • 給水圧監視

    特長

    • 小型・高精度
    • 高温対応
    • 防水性

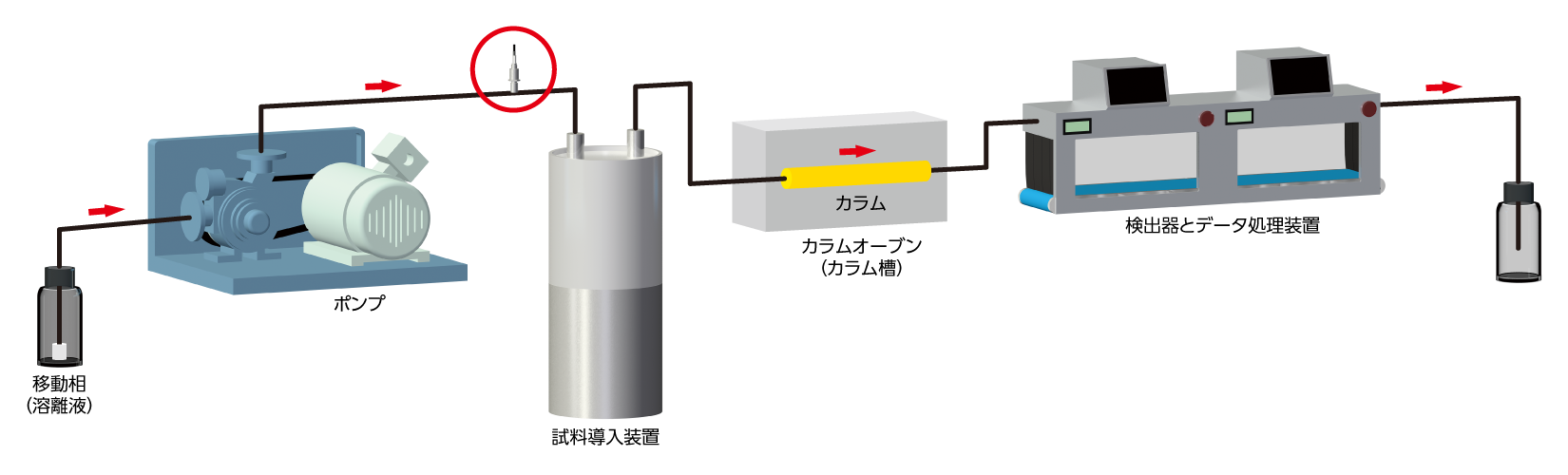

  • クロマトグラフィ・水質検査

    クロマトグラフィ・水質検査

    用途

    • 送液圧力の規定値制御
    • 圧力変動の抑制制御

    特長

    • 小型・高精度

仕様

圧力レンジ 1~100MPa
電源電圧 VMSI:10~30V DC/VMSV:12~30V DC
出力 VMSI:4~20mA/VMSV:1~5V
精度(※1) ±0.5%F.S.(@25℃)
補償温度範囲 −40~120℃
動作温度範囲 −40~120℃
保存温度範囲 −40~120℃
許容過負荷 200%/150%(100MPaのみ)
限界過負荷 500%/200%(100MPaのみ)
安定性 ±0.25%F.S./年
Total Error Band(※2) ±1.0%F.S.(−20~85℃)、±1.5%F.S.(−40~−20℃)、±3.0%F.S.(85~120℃)
応答性 <1.5ms
耐衝撃性 980m/s²(11msec以下)
耐振性 196m/s²(10Hz~2kHz)
保護等級 IP67 ※弊社M12コネクタケーブル接続時のみ
ダイアフラム材質 17-4PH
接続ねじ部材質 17-4PH
ケース材質 SUS304
絶縁耐力 >100MΩ(@250V DC)
耐電圧 100V AC(1分間)
質量 1~50MPa:65g 100MPa:85g ※本体のみ
CEマーキング EMC指令、欧州RoHS指令適合
許容負荷抵抗 VMSI:150Ωmax(DC11V)、500Ωmax(DC24V)
VMSV:2kΩ以上
消費電流 VMSV:5mA(MAX)
推奨締め付けトルク 70~75Nm ※100MPaのみ

(※1)非直線性/ヒステリシス/繰り返し性含む
(※2)非直線性/ヒステリシス/繰り返し性/零点の温度影響/出力の温度影響を含む

型式の選択

型式の選択
  • ①基本型式

    VMS

  • ②アナログ出力

  • ③校正レンジ

  • ④ねじ形状

  • オプション



型式選択 チェック 型式 仕様
①基本型式 VMS アンプ内蔵圧力センサ
②アナログ出力 - - 出力種類 許容負荷抵抗 消費電流 電源電圧
  I 4~20mA 150Ωmax
(DC11V) 500Ωmax
(DC24V)
- 10~30V DC
  V 1~5V 2kΩ以上 5mA(MAX) 12~30V DC
③校正レンジ   001 0~1MPa
  002 0~2MPa
  005 0~5MPa
  010 0~10MPa
  020 0~20MPa
  035 0~35MPa
  050 0~50MPa
  100 0~100MPa
④ねじ形状   R2 R1/4
※校正レンジ001050選択時のみ選択可能
  G3 G3/8
※校正レンジ100選択時のみ選択可能
型式選択 チェック 型式 仕様
オプション
(別売り)

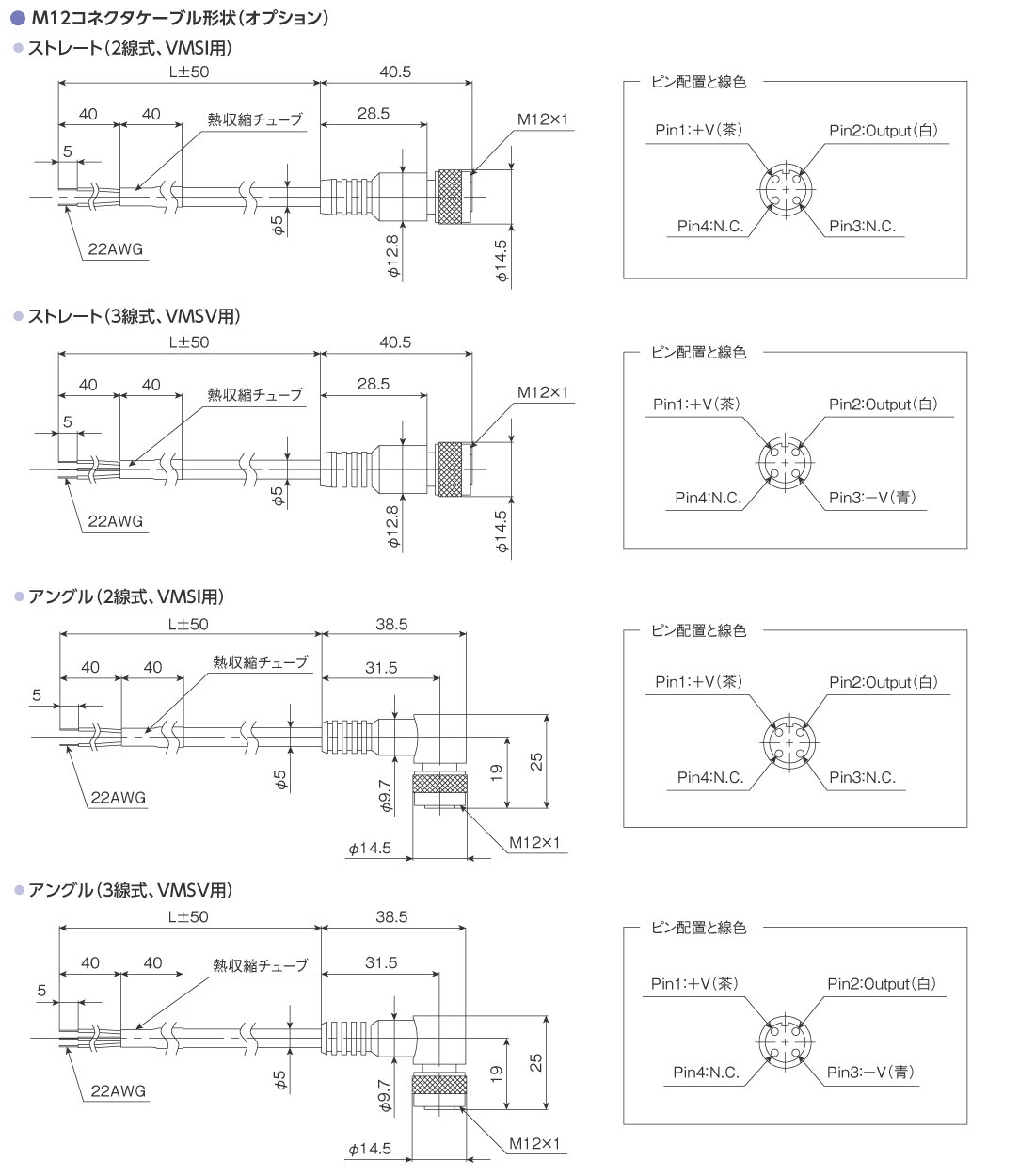

  NT-S00343A-2M-2S M12コネクタケーブル(ストレート、2線式、VMSI用) 2m
  NT-S00343A-2M-3S M12コネクタケーブル(ストレート、3線式、VMSV用) 2m
  NT-S00343A-5M-2S M12コネクタケーブル(ストレート、2線式、VMSI用) 5m
  NT-S00343A-5M-3S M12コネクタケーブル(ストレート、3線式、VMSV用) 5m
  NT-S00344A-2M-2S M12コネクタケーブル(アングル、2線式、VMSI用) 2m
  NT-S00344A-2M-3S M12コネクタケーブル(アングル、3線式、VMSV用) 2m
  NT-S00344A-5M-2S M12コネクタケーブル(アングル、2線式、VMSI用) 5m
  NT-S00344A-5M-3S M12コネクタケーブル(アングル、3線式、VMSV用) 5m
  VMS用銅パッキン G3/8
※校正レンジ100選択時のみ選択可能
  3点計測 試験成績書
  5点計測 試験成績書

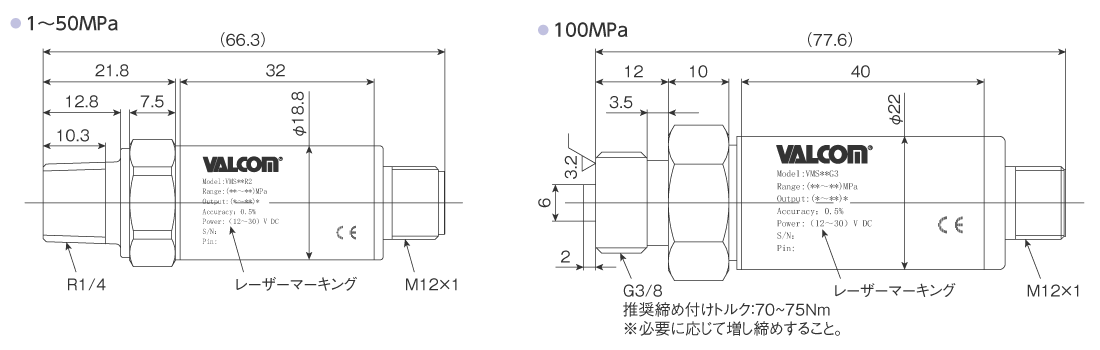

外形寸法 [単位:mm]

外形寸法
外形寸法
外形寸法
