卫生型双线式端子箱型放大器内置压力传感器 “输出4～20mA比例可调型”
VHST series（端子箱型）50kPa～3MPa

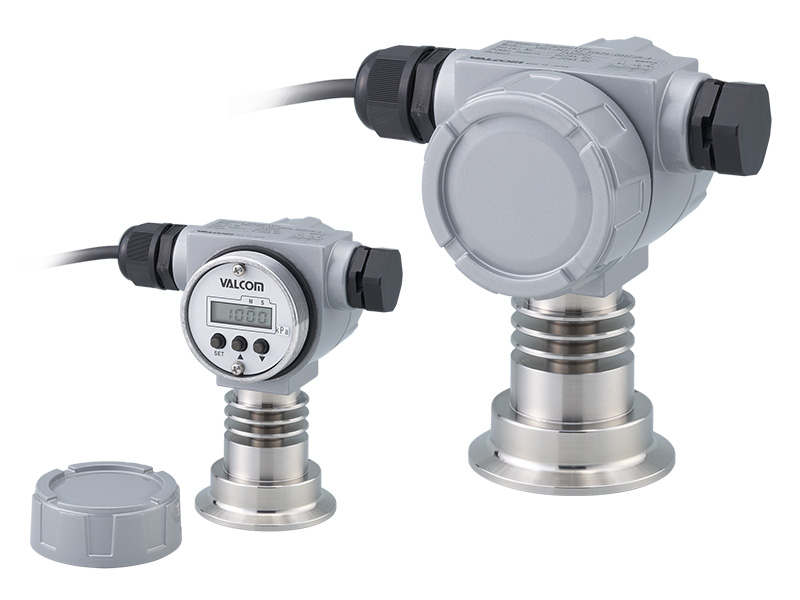

※图片为金属箍接头2S型
- 输出4～20mA（双线式）带比例缩放功能（也可实现负压／连成压／反转输出）
- 兼顾耐环境性能的IP67防护等级
- 高强度受压面
- 不使用封入液的安全放心的结构
- 标准功能
●阻尼功能 ●回路检查功能 ●FIX零点
●一键零点调整 ●最大值／最小值显示
●搭载异常时的输出超限设定等各种功能
| 测量介质 | 各种酒类、乳品饮料、调味料、纯水、药液等 （随传感器材质而不同） |
|---|---|
| 测量种类 | 可在正压、连成压、负压下测量 |
| 测量范围 | 可在50kPa～3MPa范围内指定额定容量 |
| 输出种类 | 4～20mA（双线式） 输出比例可调式 输出比例可以在额定容量的“10～100%（15A金属箍接头为30～100%）”范围内改变 |
规格1（传感器部）
| 受压接液部的形状与尺寸 | ISO金属箍接头、VARIVENT、ISO盖型螺母、其他特殊订货产品 |
|---|---|
| 额定容量 | 额定容量为50kPa～3MPa（15A金属箍接头：1MPa） |
| 受压接液部材质 | SUS316L、Hastelloy哈氏合金C-276同级材料、SUS329J4L |
| 接液部表面处理 | 根据受压接液部材质 |
| 允许过载 | 400%R.C.（15A金属箍接头、额定容量3Mpa为150%R.C.） |
| 耐破坏压力 | 1000%R.C.（15A金属箍接头、额定容量3Mpa为150%R.C.） |
规格2（放大器部分+传感器部分）
| 常温精度(※1) （包含非线性、滞后、重复性） |
±0.5%F.S.±1digit. 10～20%R.C.比例缩放时：±1%F.S.±1digit. 15A金属箍接头40～100%：±1%F.S.±1digit. 15A金属箍接头30～40%：±2%F.S.±1digit. |
|---|---|
| 温度补偿范围（接液部） | -5～150℃（测量介质温度） |
| 允许温度范围（接液部） | -5～150℃（测量介质温度） |
| 零点的温度影响 | ±0.5%R.C./10℃以下 15A金属箍接头：±0.7%R.C.／10℃以下 |
| 输出的温度影响 | ±0.5%R.C./10℃以下 15A金属箍接头：±0.7%R.C.／10℃以下 |
| 环境温湿度范围 | 温度0～50℃（放大器·显示部）、湿度0～90%RH（不可结露） |
| 材质 | 铝合金铸件（外壳） SUS304（散热片） |
| 防护结构 | IP67防护等级 |
| 质量 | 约1100g（包含传感器部／ISO金属箍接头2S的情况） |
| 配件 | 使用说明书1份、试验报告、电缆接地 排气用防水保护插头 |
- （※1）金属箍接头形状在夹紧后进行调零
型号选择
| 型号选择 | 核对 | 型号 | 规格 | |
|---|---|---|---|---|
| 1.基本型式 | ○ | VHST | 高温型：接液部温度范围 -5～150℃ | |
| 2.显示与模拟输出 | ○ | A6V | 4～20mA（双线式） 带输出比例缩放功能 响应性：阻尼（软件滤波）初始设定2秒（0.5Hz） 内部显示部：7段4位LCD显示 字符高：约5.2 mm |
|
| 3.校准量程（※3） | 正压与负压 | ④请指定额定容量【 】内的数值与单位 ※负压的情况下请加( ) |
||
| 连成压 | 连成压（±校准量程的情况）（※2） | |||
| 4.额定容量 | 005 | 50kPa 指定校准量程【50.0kPa】 | ||
| 010 | 100kPa 指定校准量程【100.0kPa】 | |||
| 020 | 200kPa 指定校准量程【200kPa】 连成【(-100～200)kPa】（※2） | |||
| 021 | 200kPa 指定校准量程【(-100～200)kPa】（※2） （校准连成压时，如果使用时“重视负压”，请指定此型号） |
|||
| 030 | 300kPa 指定校准量程【300kPa】 连成【(-100～300)kPa】（※2） | |||
| 031 | 300kPa 指定校准量程【(-100～300)kPa】（※2） （校准连成压时，如果使用时“重视负压”，请指定此型号） |
|||
| 050 | 500kPa 指定校准量程【500kPa】 | |||
| 100 | 1000kPa 指定校准量程【1000kPa】 | |||
| 300 | 3MPa 指定校准量程【3.00MPa】（按订单生产） （耐压规格150%R.C. ISO盖型螺母、仅螺丝固定座） |
|||
| 5.受压接液部 形状与尺寸 |
F0（※4） | 15A金属箍接头 ④额定容量内只能选择100 ⑥受压接液部材质只能选择J4L |
仅正压 | |
| F1 | ISO 金属箍接头 1.5S | |||
| F2 | ISO 金属箍接头 2S | |||
| F3 | ISO 金属箍接头 2.5S【按订单生产】 | |||
| F4 | ISO 金属箍接头 3S【按订单生产】 | |||
| F6 | ISO 金属箍接头 4S【按订单生产】 | |||
| V50A | VARIVENT DN50【按订单生产】 | |||
| V65A | VARIVENT DN65【按订单生产】 | |||
| V80A | VARIVENT DN80【按订单生产】 | |||
| V100A | VARIVENT DN100【按订单生产】 | |||
| R1 | ISO 盖型螺母 1.5S【按订单生产】带六角螺母(HEX61) | |||
| R2 | ISO 盖型螺母 2S【按订单生产】带六角螺母(HEX76) | |||
| M0 | 螺纹安装型单体 附带专用O型圈1支 | |||
| M1 | JIS20K50A带法兰 附带专用O型圈1支 | |||
| M2 | JIS20K80A带法兰 附带专用O型圈1支 | |||
| 6.受压接液部材质 | 无填写 | SUS316L 电解复合研磨(Rz0.7µm・Ra0.2µm) ④支持全部额定容量 ⑤受压接液部 支持F0以外的全部形状与尺寸 |
||
| HS1 | Hastelloy哈氏合金C-276同级材料 电解复合研磨(Rz0.7µm・Ra0.2µm) ④可以从额定容量内 030・050・100中选择 ⑤可以从受压接液部 形状与尺寸内 F1・F2・F3・M0中选择 |
【按订单生产】 不支持负压与连成压 |
||
| J4L（※5） | SUS329J4L 抛光(#400) ④可以从额定容量内 030・050・100中选择 ⑤可以从受压接液部 形状与尺寸内 F0・F1・F2・F3・M0中选择 |
|||
| 7.耐压规格 | H | 400%R.C.（不能选择3Mpa、15A的金属箍接头） | ||
| 无填写 | 150%R.C.（仅3MPa、15A金属箍接头） | |||
| 8.电源 | 4 | DC24V（DC8.82～26.5V）消耗电流 约23mA | ||
| 9.CE规格 | 无填写 | 无CE标志 | ||
| CE | 有CE标志 | |||
- （※2）连成时的校准仅在正压侧进行校准，负压侧只记录测量数据。此时的判定基准在±1%R.C.以内。另外，重视负压侧的情况下，根据指示校准负压侧，正压侧只记录测量数据（±1%R.C.以内）。
关于校准的事宜，请在订购时指定上述型号选择④“020、030=重视正压侧”或“021、031＝重视负压侧”。 - （※3）出厂前，将输出范围调整为10%至100%之间的指定值，并将校准量程设置为100%。（选配）
<例如>使用 额定容量100kPa，想要相对于0～70kPa进行4～20mA的模拟输出的情况。VSHT－SC1：请指定为0～70kPa。 - （※4）请确认15A卡箍的规格
- （※5）15A金属箍接头时：电解复合研磨（Rz0.7µm・Ra0.2µm）

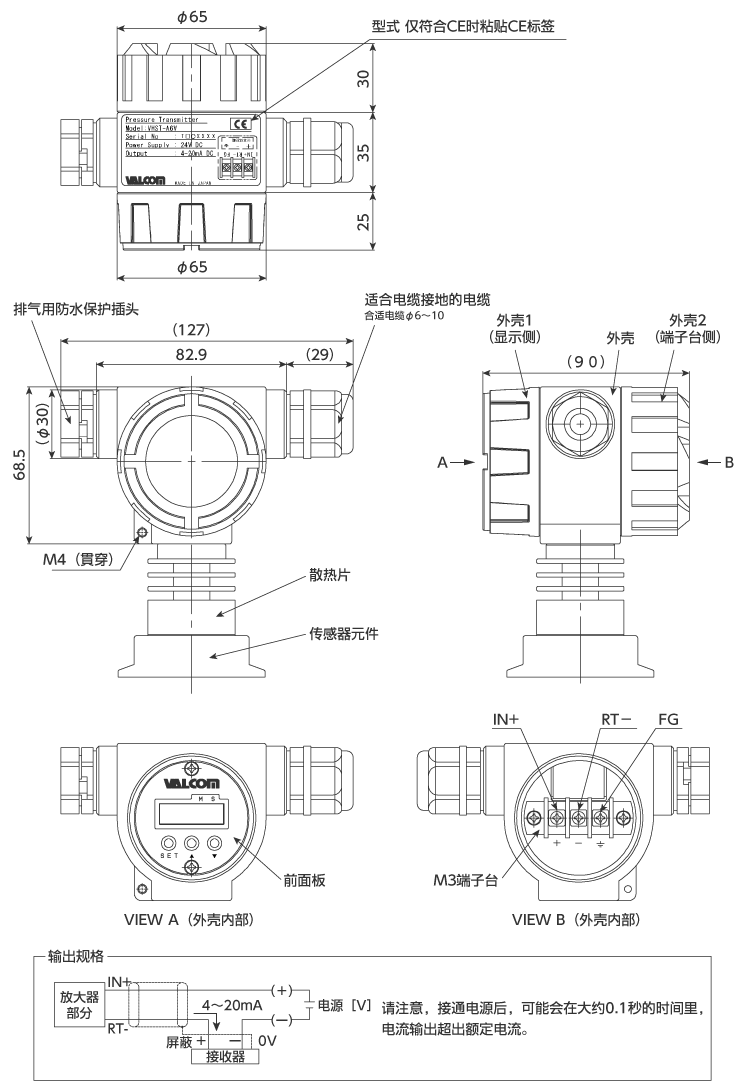

外形尺寸（单位：mm）
采用附件中的排气用防水保护插头与空气连通。
使用时请务必安装附件，不要堵塞空气连通部位。
（详细内容请参照使用说明书。）

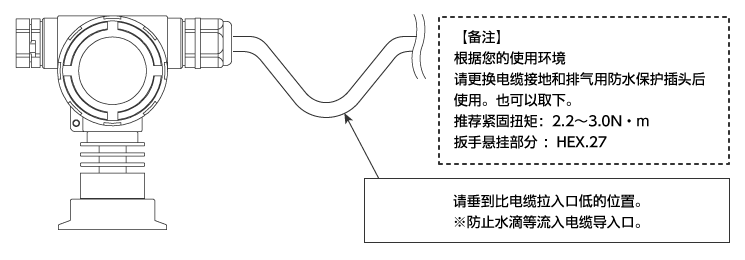

【注释】
请根据使用环境更换电缆接地及排气用防水保护插头。可拆卸。
推荐紧固转矩：2.2～3.0N·m、放扳手部：HEX.27
接线注意事项
- 请使用10m以下的屏蔽电缆。
- 接线前请务必切断电源，否则存在发生触电或火灾的危险。
- 可从任意电缆引入口接线。
- 本产品采用相当于IP67等级的防护结构。
为保持IP67同等的防护等级，请使用电缆格兰头及排气用防水保护塞。 - 接线另一侧的电缆引入口通过排气用防水保护塞与空气联通。
请务必安装，以免堵塞。 - 建议将FG端子接地，以防止噪声的影响。
但随使用环境的不同，也可能会由于接地而受到噪声影响，这种情况下，请勿连接FG端子。 - 安装电缆时，如下图所示，可暂时将电缆挂在低于电缆引入口的位置后再接线。

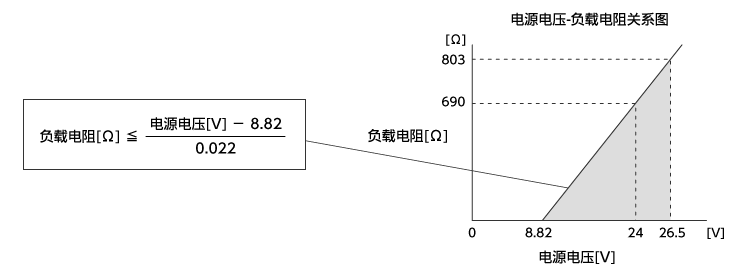

允许负载电阻
电源电压DC24V时:690Ωmax.
电源电圧和负载电阻之间的关系如下。
