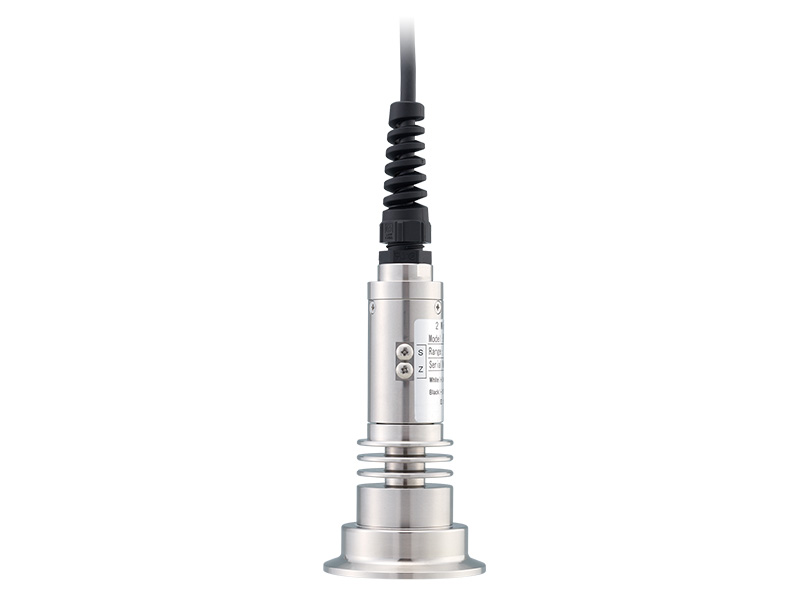

卫生型放大器内置压力传感器
VHS series（电缆直出S型）50kPa～3MPa
※图片为金属箍接头2S型
- 高强度受压面
- 不使用封入液的安全放心的结构
- 受压部表面采用电解复合研磨表面处理
- 备有丰富的模拟输出类型
[4～20mA（双线式·4线式）、1～5V、0～5V、0～10V]
| 测量介质 | 各种酒类、乳品饮料、调味料、纯水、药液等 （随传感器材质而不同） |
|---|---|
| 测量种类 | 可在正压、连成压、负压下测量 |
| 测量范围 | 可以在额定容量50kPa～3MPa（校准量程25kPa～3MPa）范围内指定 |
| 输出种类 | 请从4～20mA（双线式、4线式）、1～5V、0～5V、0～10V中指定 校准量程请指定额定容量50%以上的输出范围 |
规格1（传感器部）
| 受压接液部的形状与尺寸 | ISO金属箍接头、VARIVENT、ISO盖型螺母、螺纹安装、其他特殊订货产品 |
|---|---|
| 额定容量 | 额定容量为50kPa～3MPa（15A金属箍接头：1MPa） |
| 受压接液部材质 | SUS316L、Hastelloy哈氏合金C-276同级材料、SUS329J4L |
| 接液部表面处理 | 根据受压接液部材质 |
| 允许过载 | 400%R.C.（15A金属箍接头、额定容量3Mpa为150%R.C.） |
| 耐破坏压力 | 1000%R.C.（15A金属箍接头、额定容量3Mpa为300%R.C.） |
规格2（放大器部分+传感器部分）
| 输出 | 电流 | 双线式 | 4～20mA（双线式） |
|---|---|---|---|
| 允许负载电阻 | DC24V：500Ω以下、DC12V：150Ω以下 | ||
| 电流 | 4线式 | 4～20mA（4线式） | |
| 允许负载电阻 | DC24V：500Ω以下、DC12V：250Ω以下 | ||
| 消耗电流 | 约35mA | ||
| 电压 | 电压 | 可支持1～5V、0～5V、0～10V | |
| 允许负载电阻 | 5kΩ以上 | ||
| 消耗电流 | 约23mA | ||
| 常温精度(※1) | ±0.3%R.C.（额定300・500・1000kPa・3MPa） ±0.35%R.C.（额定50・100・200kPa） 15A金属箍接头：±1%R.C. |
||
| 温度补偿范围（接液部） | -5～150℃ | ||
| 允许温度范围（接液部） | -5～150℃ | ||
| 零点的温度影响 | ±0.35%R.C./10℃（额定300・500・1000kPa・3MPa） ±0.5%R.C./10℃（额定50・100・200kPa） 15A金属箍接头：±0.7%R.C.／10℃ |
||
| 输出的温度影响 | ±0.35%R.C./10℃（额定300・500・1000kPa・3MPa） ±0.5%R.C./10℃（额定50・100・200kPa） 15A金属箍接头：±0.7%R.C.／10℃ |
||
| 环境温湿度范围 | 温度0～70℃（不可结冰）、湿度0～90%RH（不可结露） | ||
| 材质 | SUS304（外壳）、SUS304（散热片） | ||
| 防护结构 | IP66防护等级 | ||
| 质量 | 约600g（包含传感器部/ISO金属箍接头2S的情况） | ||
| 配件 | 使用说明书、试验报告单1份 | ||
- （※1）包含非线性、滞后、重复性。但是，金属箍接头形状在夹紧后实施调零。

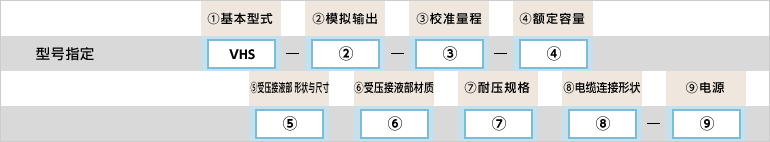

型号选择
| 型号选择 | 核对 | 型号 | 规格 | |||
|---|---|---|---|---|---|---|
| 1.基本型式 | ○ | VHS | 高温型：接液部温度范围 -5～150℃ | |||
| 2.模拟输出 | - | - | 输出种类 | 响应频率 | 允许负载电阻 | 耗电量 |
| A2 | 1～5V | 500Hz | 5kΩ以上 | 约23mA | ||
| A3 | 4～20mA （4线式） |
DC24V:500Ω以下/ DC12V:250Ω以下 |
约35mA | |||
| A4 | 0～5V | 5kΩ以上 | 约23mA | |||
| A5 | 0～10V | 5kΩ以上 | 约23mA | |||
| A6 | 4～20mA （双线式） |
1kHz | DC24V:500Ω以下/ DC12V:150Ω以下 |
- | ||
| 3.校准量程 | 正压与负压 | 请指定额定容量( )内的数值与单位 负压的情况下，填写校准量程数值时请加( )（※2） |
||||
| 连成压 | 填写输出的校准量程的数值与单位时请加( )（※2） | |||||
| 4.额定容量 | 005 | 50kPa 指定校准量程【50.0kPa】 | ||||
| 010 | 100kPa 指定校准量程【100.0kPa】 | |||||
| 020 | 200kPa 指定校准量程【200kPa】 连成【(-100～200)kPa（※3） |
对于连成压，⑦耐压规格的型式选择仅为[P]。 | ||||
| 021 | 200kPa 指定校准量程【200kPa】 连成【(-100～200)kPa（※3）（※4） （校准连成压时，如果使用时“重视负压”，请指定此型号） |
|||||
| 030 | 300kPa 指定校准量程【300kPa】 连成【(-100～300)kPa（※3） |
|||||
| 031 | 300kPa 指定校准量程【300kPa】 连成【(-100～300)kPa （※3）（※4） （校准连成压时，如果使用时“重视负压”，请指定此型号） |
|||||
| 050 | 500kPa 指定校准量程【500kPa】 | |||||
| 100 | 1000kPa 指定校准量程【1000kPa】 | |||||
| 300 | 3MPa指定校准量程【3MPa】（按订单生产） （耐压规格150%R.C. ISO盖型螺母、仅螺丝固定座） |
|||||
| 5.受压接液部 形状与尺寸 |
F0（※5） | 15A金属箍接头 ④额定容量内只能选择100 ⑥受压接液部材质只能选择J4L |
仅正压 | |||
| F1 | ISO 金属箍接头 1.5S | |||||
| F2 | ISO 金属箍接头 2S | |||||
| F3 | ISO 金属箍接头 2.5S【按订单生产】 | |||||
| F4 | ISO 金属箍接头 3S【按订单生产】 | |||||
| F6 | ISO 金属箍接头 4S【按订单生产】 | |||||
| V50A | VARIVENT DN50【按订单生产】 | |||||
| V65A | VARIVENT DN65【按订单生产】 | |||||
| V80A | VARIVENT DN80【按订单生产】 | |||||
| V100A | VARIVENT DN100【按订单生产】 | |||||
| R1 | ISO 金属箍接头 1.5S【按订单生产】带六角螺母(HEX61) | |||||
| R2 | ISO 金属箍接头 2S【按订单生产】带六角螺母(HEX76) | |||||
| M0 | 螺纹安装型单体 附带专用O型圈1支（仅VHS可选择） | |||||
| M1 | JIS20K50A带法兰 附带专用O型圈1支 | |||||
| M2 | JIS20K80A带法兰 附带专用O型圈1支 | |||||
| 6.受压接液部材质 | 无填写 | SUS316L 电解复合研磨(Rz0.7µm・Ra0.2µm) ④支持全部额定容量 ⑤受压接液部 支持F0以外的全部形状与尺寸 |
||||
| HS1 | Hastelloy哈氏合金C-276同级材料 电解复合研磨(Rz0.7µm・Ra0.2µm) ④可以从额定容量内 030・050・100中选择 ⑤可以从受压接液部 形状与尺寸内 F1・F2・F3・M0中选择 |
【按订单生产】 不支持负压与连成压 |
||||
| J4L（※6） | SUS329J4L 抛光(#400) ④可以从额定容量内 030・050・100中选择 ⑤可以从受压接液部 形状与尺寸内 F0・F1・F2・F3・M0中选择 |
|||||
| 7.耐压规格 | H | 400%R.C.（不能选择3Mpa、15A的金属箍接头） | ||||
| P | 400%R.C. 仅在校准值为负压、连成压（重视负压）的情况下选择 （不能选择15A的金属箍接头）（※2） |
|||||
| 无填写 | 150%R.C.（仅3MPa、15A金属箍接头） | |||||
| 8.电缆连接形状 | S02 | 电缆直出 标准（附带传感器电缆 2m、末端分散） | ||||
| S03 | 电缆直出（附带传感器电缆 3m、末端分散） | |||||
| S05 | 电缆直出（附带传感器电缆 5m、末端分散） | |||||
| S10 | 电缆直出（附带传感器电缆 10m、末端分散） | |||||
| S□□ | 电缆直出 其他长度 ※希望其他长度时，请联系本公司营业部 |
|||||
| 9.电源 | 4 | DC24V（±10%） | ||||
| 5 | DC12V（±10%） ※A5输出时不能选择 | |||||
- （※2）校准量程基本上是额定容量。对于其他要求，“使用传感器额定值50%以上的情况均可制作”。
- （※3）连成时的校准仅在正压侧进行校准，负压侧只记录测量数据。此时的判定基准在±1%R.C.以内。另外，重视负压侧的情况下，根据指示校准负压侧，正压侧只记录测量数据（±1%R.C.以内）。
关于校准的事宜，请在订购时指定上述型号选择④“020、030＝重视正压侧”或“021、031＝重视负压侧”。 - （※4）负压校准及连成压（重视负压）的情况下，非线性与滞后均为0.5%R.C.。
零点及输出温度影响±0.7%R.C./10℃以下（额定200kPa）±0.5%R.C./10℃以下（额定300kPa） - （※5）请确认15A卡箍的规格
- （※6）15A金属箍接头时：电解复合研磨（Rz0.7µm・Ra0.2µm）

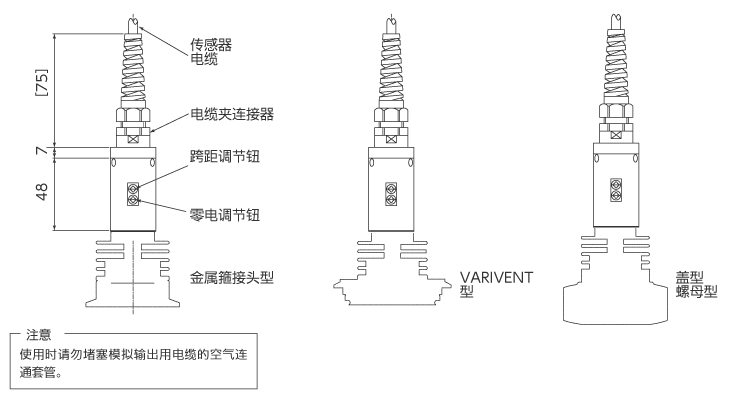

外形尺寸（单位：mm）
