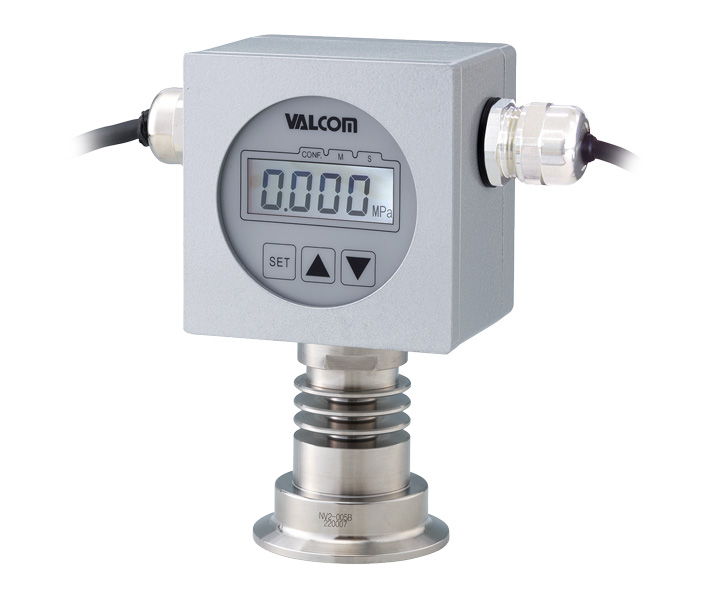

带温度测量功能的卫生型压力表
NSMS-A6VB-T series PAT.300、500、1000kPa
- DIREC SENSOR系列产品的膜片安全可靠，并在膜片上增加了温度传感器
- 可以在 CIP/SIP 清洗过程中测量膜片部位的压力与温度
- 由于压力及温度传感器均安装在卡套接头的一个位置上，有利于安装部分的削减
- 最适于确认被称为管道盲肠或死角的位于卡套接头直立部分的压力传感器膜片的温度。
- 标准功能
●阻尼功能付 ●模拟输出比例缩放 ●回路检查功能
●FIX零点 ●最大值／最小值显示 ●零点移位 ●钥匙锁
●背光功能 ●搭载异常时的输出超限设定等各种功能
| 测量介质 | 水、油、气体等不会腐蚀SUS316L的介质 |
|---|---|
| 测量种类 | 可在正压测量 |
| 测量范围 | 额定容量300、500、1000kPa |
| 输出种类 | 压力：4～20mA（双线式） 输出比例可调式 输出比例缩放可以在额定容量的“10～100%”范围内调节 温度：100±0.06Ω（at0℃）3线式 |
显示规格
| 显示 | 7段4位LCD显示 字符高：约12.7mm（仅有压力显示） |
|---|---|
| 显示范围 | 根据出厂时设定(最大-1999～1999) |
| 显示更新速度 | 约3.5次/sec. |
| 响应时间 | 衰减常数 从0.2, 0.5, 1, 2, 4, 8, 16, 32, 64 秒(63%抵达时间)中选择 (最大值/最小值存储不取决于显示更新速度) |
传感器规格（标准）
| 额定圧力(R.C.) | 300、500、1000kPa(由型号决定) (※1) |
|---|---|
| 允许过载 | 400%R.C. |
| 破壊耐圧 | 1000%R.C. |
| 零点的温度影响 | ±0.5%R.C./10℃以下 |
| 输出的温度影响 | ±0.5%R.C./10℃以下 |
| 温度测量范围 | -5～150℃（测量介质温度） |
| 温度补偿范围（接液部） | -5～150℃（测量介质温度） |
| 允许温度范围（接液部） | -5～150℃（测量介质温度） |
| 材质 | SUS316L(受压接液部) |
| 接液部表面处理 | 电解复合研磨(Rz0.7µm・Ra0.2µm) |
- （※1）使用蒸汽灭菌时，请仔细考虑是否施加了高于额定值的压力
输出规格
| 压力 | 4～20mA 双线式 (10～100%R.C.比例缩放可) 允许负载电阻：电源电压DC24 V 时380 Ωmax. 精度：20～100%R.C.比例缩放时：±0.5%F.S. ±1digit.以下 10～20%R.C.比例缩放时：±1%F.S. ±1digit.以下 响应时間：衰减常数 从0.2, 0.5, 1, 2, 4, 8, 16, 32, 64 秒(63%抵达时间)中选择 |
|---|---|
| 温度 | 100±0.06Ω（at0℃）3线式（※2） |
- （※2）使用Pt100A级
一般规格
| 电源电压 | DC24V(可工作范围：DC15.64～26.5V) |
|---|---|
| 耐电压 | DC50V(输入输出信号线整体与框架间) |
| 绝缘阻抗 | 100MΩ以上 [DC50V绝缘阻抗] (输入输出信号线整体与框架间) |
| 非易失性存储器 | 设定变更写入保证次数1万次 (在设置模式中更改参数后，确定的情况下写入) |
| 环境温湿度范围 | 温度0～50℃（放大器·显示部）、湿度0～90%RH（不可结露） |
| 周囲温度測定 | 0～50℃（不可结露、结冰） |
| 材质 | 外壳部：铸铝 正面面板部分：PET |
| 防护结构 | IP67防护等级(包含传感器部) ※外壳侧面(G1/2)请使用符合IP67标准的电缆格兰头(同等级别产品)。 |
| 配件 | 使用说明书1份、试验报告、电缆格兰头 |
型号选择
| 型号选择 | 核对 | 型号 | 规格 |
|---|---|---|---|
| 1.基本型式 | ○ | NSMS | 高温型：接液部温度范围 -5～150℃ |
| 2.显示与模拟输出 | ○ | A6VB | 4～20mA（双线式） 输出比例可调式 显示部 带背光 |
| 3.温度测量 | ○ | T | 温度测量 3线式（Pt100、A级） |
| 4.传感器连接 | ○ | AS | 传感器下置直接连接 |
| 5.显示与校准量程 | ○ | 正压 | 校准値（只有正压） ⑥请指定额定容量【 】内的数值与单位 |
| 6.额定容量 | 030 | 300kPa 指定校准量程【300kPa】 | |
| 050 | 500kPa 指定校准量程【500kPa】 | ||
| 100 | 1000kPa 指定校准量程【1000kPa】 | ||
| 7.受压接液部 形状与尺寸 |
F1 | 金属箍接头 1.5S | |
| F2 | 金属箍接头 2S | ||
| 8.耐压规格 | ○ | H | 400%R.C. |
| 9.电源 | ○ | 4 | DC24V (DC15.64～26.5V)耗电量 约23mA |

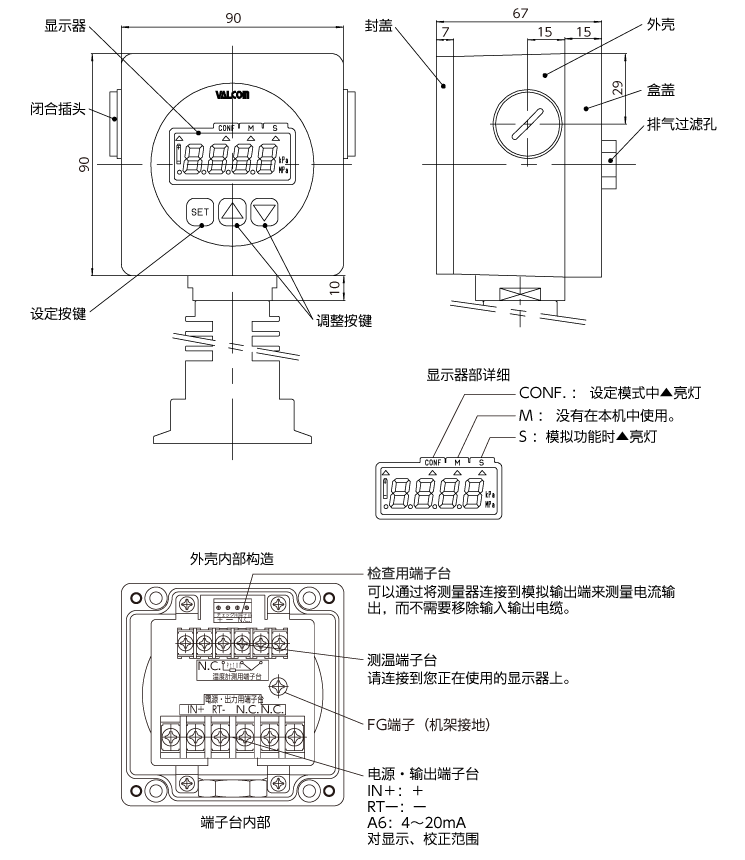

外形尺寸（单位：mm）

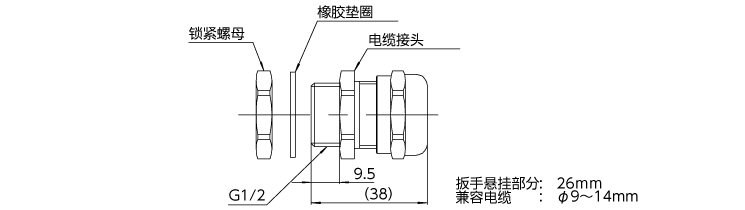

配件清单（单位：mm）

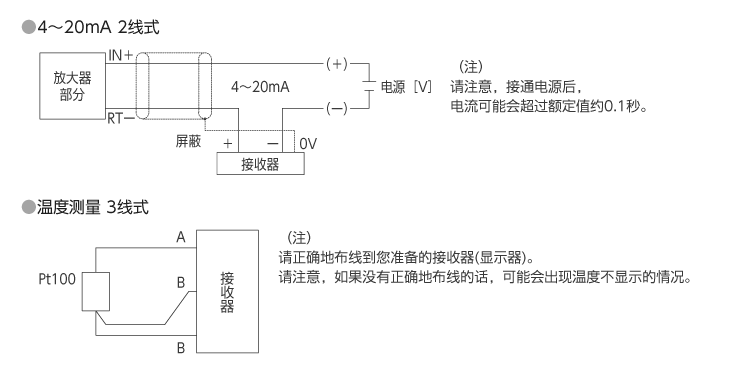

连接例（单位：mm）
卫生型压力表
