卫生型双线传输数字压力表"输出4～20mA比例缩放可変型"
NSMS-A6VB series50kPa～3MPa

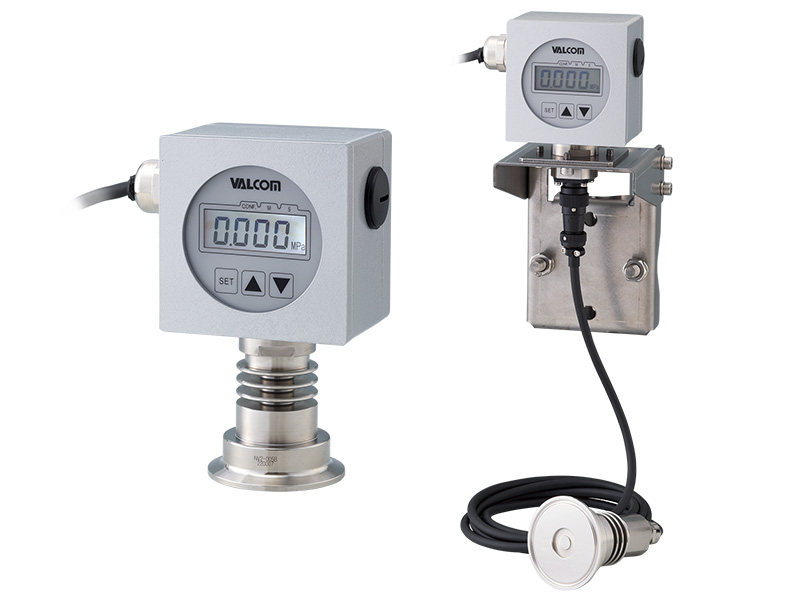

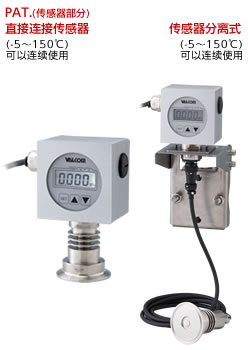

※图片为ISO金属箍接头2S型
- 输出4～20mA(双线式)比例缩放功能付(负压／连成压／也可反向输出)
- 考虑到耐环境性能的IP67等级产品
- 高强度受压面
- 不使用封入液的安全放心的结构
- 标准功能
●阻尼功能付 ●回路检查功能 ●FIX零点
●一键零点调整 ●最大值／最小值显示
●搭载异常时的输出超限设定等各种功能
| 测量介质 | 各种酒类、乳品饮料、调味料、纯水、药液等 （随传感器材质而不同） |
|---|---|
| 测量种类 | 可在正压、连成压、负压下测量 |
| 测量范围 | 可在50kPa～3MPa范围内指定额定容量 |
| 输出种类 | 4～20mA（双线式） 输出比例可调式 输出比例缩放可以在额定容量的“10～100%”范围内调节 |
规格1（传感器部）
| 受压接液部的形状与尺寸 | ISO金属箍接头、VARIVENT、ISO盖型螺母、其他特殊订货产品 |
|---|---|
| 额定容量 | 50kPa～3MPa |
| 受压接液部材质 | SUS316L、Hastelloy哈氏合金C-276同级材料、SUS329J4L |
| 接液部表面处理 | 根据受压接液部材质 |
| 允许过载 | 400%R.C.（额定容量3MPa：150%R.C.） |
| 破壊耐圧 | 1000%R.C.（额定容量3MPa：300%R.C.） |
规格2（放大器部分+传感器部分）
| 精度(※1) （包含非线性、滞后、重复性） |
±0.5%F.S.±1digit. 10〜20%R.C.比例缩放时：±1%F.S.±1digit. |
|---|---|
| 温度补偿范围（接液部） | -5～150℃（测量介质温度） |
| 允许温度范围（接液部） | -5～150℃（测量介质温度） |
| 零点的温度影响 | ±0.5%R.C./10℃以下 |
| 输出的温度影响 | ±0.5%R.C./10℃以下 |
| 环境温湿度范围 | 温度0～50℃（放大器·显示部）、湿度0～90%RH（不可结露） |
| 材质 | 铸铝（外壳材质）、SUS304（散热片） |
| 防护结构 | IP67防护等级 |
| 质量 | 约900g(包含传感器部/ISO金属箍接头2S的情况) |
| 配件 | 使用说明书1份、试验报告、电缆格兰头 PB型专用支架、U形螺栓、固定螺母 |
- （※1）金属箍接头形状在夹紧后实施调零。
显示规格
| 显示 | 7段4位LCD显示 字符高：约12.7mm |
|---|---|
| 显示范围 | 根据出厂时设定(最大-1999～1999) |
| 显示更新速度 | 约3.5次/sec. |
| 响应时间 | 衰减常数 从0.2, 0.5, 1, 2, 4, 8, 16, 32, 64 秒(63%到達时間)中选择 (最大值/最小值存储不取决于显示更新速度) |
模拟输出规格
| 模拟输出 | 4～20mA 双线式 (10～100%R.C.比例缩放可) |
|---|---|
| 输出範囲 | 约3～22mA |
| 允许负载电阻 | 电源电压DC24V时 380Ωmax. |
| 响应时间 | 衰减常数 从0.2, 0.5, 1, 2, 4, 8, 16, 32, 64 秒(63%到達时間)中选择 |

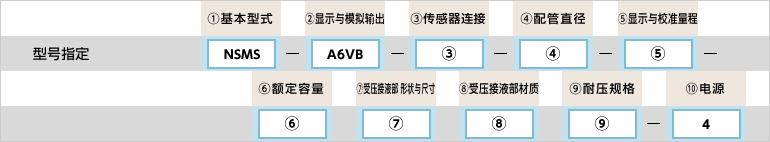

型号选择
| 型号选择 | 核对 | 型号 | 规格 | |
|---|---|---|---|---|
| 1.基本型式 | ○ | NSMS | 高温型：接液部温度范围 -5～150℃ | |
| 2.显示与模拟输出 | ○ | A6VB | 4～20mA（双线式） 输出比例可调式 响应性：阻尼(软过滤器)初始设定2秒(0.5Hz) 显示部 带背光 允许负载电阻：电源电压DC24V时 380Ωmax. |
|
| 3.传感器连接 | AS | 传感器下置直接连接 | ||
| PB05 | 传感器分离式(显示部～传感器间电缆 5m) | |||
| PB10 | 传感器分离式(显示部～传感器间电缆 10m) | |||
| 4.管道直径 | ○ | 50A | 显示部分安装固定配管直径 φ60.5mm | |
| 5.显示与校准量程 | 正压与负压 | ⑥请指定额定容量【 】内的数值与单位 ※负压的情况下请加（ ） |
||
| 连成压 | 连成压(±校准量程的情况)(※2) | |||
| 6.额定容量 | 005 | 50kPa 指定校准量程【50.0kPa】 | ||
| 010 | 100kPa 指定校准量程【100.0kPa】 | |||
| 020 | 200kPa 指定校准量程【200kPa】 连成【(-100～200)kPa】(※2) | |||
| 021 | 200kPa 指定校准量程【(-100～200)kPa】(※2) (连成压时，如果使用时“重视负压”，请指定此型号) |
|||
| 030 | 300kPa 指定校准量程【300kPa】 连成【(-100～300)kPa】(※2) | |||
| 031 | 300kPa 指定校准量程【(-100～300)kPa】(※2) (连成压时，如果使用时“重视负压”，请指定此型号) |
|||
| 050 | 500kPa 指定校准量程【500kPa】 | |||
| 100 | 1000kPa 指定校准量程【1000kPa】 | |||
| 300 | 3MPa 指定校准量程【3.00MPa】(按订单生产) (耐压150%R.C. ISO盖型螺母・仅螺丝固定座) |
|||
| 7.受压接液部 形状与尺寸 |
F1 | 金属箍接头 1.5S | ||
| F2 | 金属箍接头 2S | |||
| F3 | 金属箍接头 2.5S【按订单生产】 | |||
| F4 | 金属箍接头 3S【按订单生产】 | |||
| F6 | 金属箍接头 4S【按订单生产】 | |||
| V50A | VARIVENT DN50【按订单生产】 | |||
| V65A | VARIVENT DN65【按订单生产】 | |||
| V80A | VARIVENT DN80【按订单生产】 | |||
| V100A | VARIVENT DN100【按订单生产】 | |||
| R1 | ISO 盖型螺母 1.5S【按订单生产】带六角螺母(HEX61) | |||
| R2 | ISO 盖型螺母 2S【按订单生产】带六角螺母属(HEX76) | |||
| M0 | 螺纹安装型单体 附带专用O型圈1支 | |||
| M1 | JIS20K50A带法兰 附带专用O型圈1支 | |||
| M2 | JIS20K80A带法兰 附带专用O型圈1支 | |||
| 8.受压接液部材质 | 无填写 | SUS316L 电解复合研磨(Rz0.7µm・Ra0.2µm) ⑥支持全部额定容量 ⑦受压接液部 支持全部形状与尺寸 |
||
| HS1 | Hastelloy哈氏合金C-276同级 电解复合研磨(Rz0.7µm・Ra0.2µm) ⑥可以从额定容量内 030・050・100中选择 ⑦可以从受压接液部 形状与尺寸内 F1 · F2 · F3 · M0中选择 |
【按订单生产】 不支持负压与连成压 |
||
| J4L | SUS329J4L 抛光(#400) ⑥可以从额定容量内 030 、 050 、100 中选择 ⑦可以从受压接液部 形状与尺寸内 F1 · F2 · F3 · M0中选择 |
|||
| 9.耐压规格 | H | 400%R.C.(不能选择3Mpa) | ||
| 无填写 | 150%R.C.（仅3MPa） | |||
| 10.电源 | ○ | 4 | DC24V (DC15.64～26.5V)耗电量 约23mA | |
- （※2）连成时的校准仅在正压侧进行校准，负压侧只记录测量数据。此时的判定基准在±1%R.C.以内。另外，重视负压侧的情况下，根据指示校准负压侧，正压侧只记录测量数据（±1%R.C.以内）。
关于校准的事宜，请在订购时指定上述型号选择⑤“020、030=重视正压侧”或“021、031=重视负压侧”。

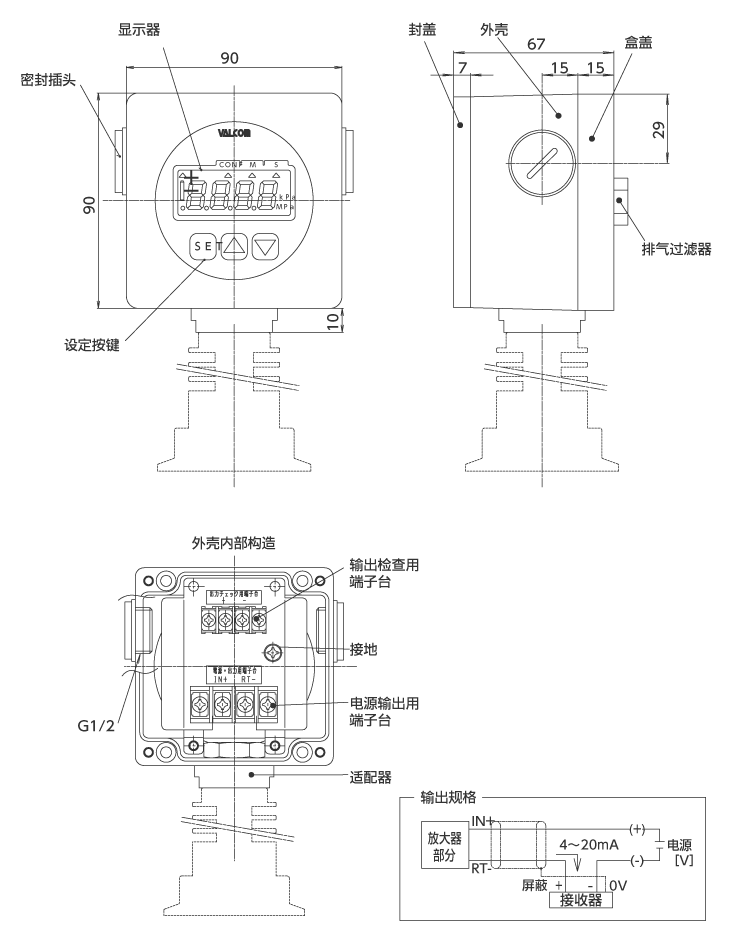

外形尺寸 直接连接传感器（单位：mm）

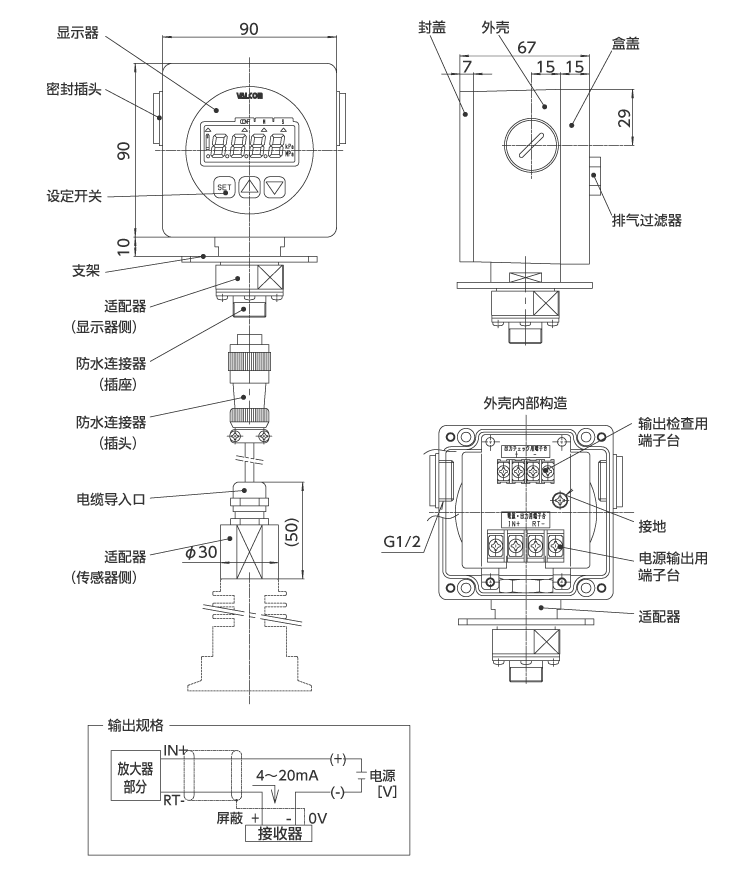

外形尺寸 传感器分离式（单位：mm）

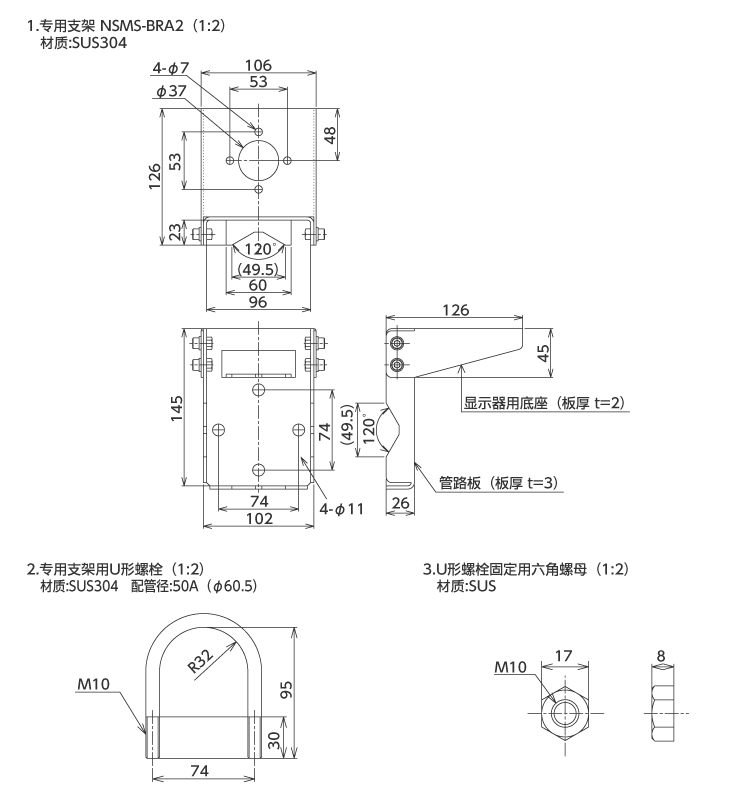

配件清单（单位：mm）
