卫生型双线传输数字压力表
HSSC-A6 series50kPa～3MPa

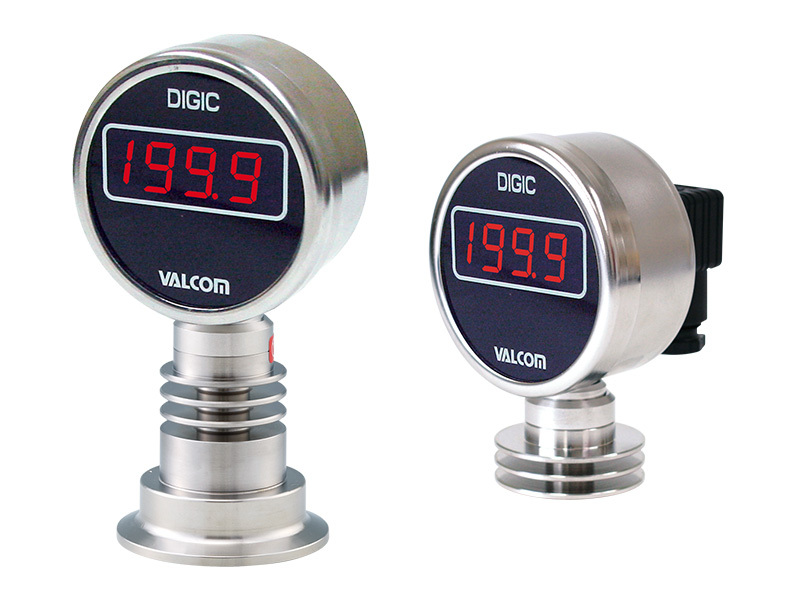

※图片为ISO金属箍接头2S型
- 可实现大型高辉度LED显示的二线传输式数显压力表
- 兼顾耐环境性能的不锈钢结构
- 高强度受压面
- 不使用封入液的安全放心的结构
| 测量介质 | 各种酒类、乳品饮料、调味料、纯水、药液等（随传感器材质而不同） |
|---|---|
| 测量种类 | 可在正压、连成压、负压下测量 |
| 测量范围 | 能够在额定容量50kPa～3MPa（校准量程25kPa～3MPa）的范围内指定 校准量程请指定额定容量50%以上的输出范围 |
| 输出种类 | 4～20mA（双线式） |
规格1（传感器部）
| 受压接液部的形状与尺寸 | ISO金属箍接头、VARIVENT、ISO盖型螺母、螺纹安装、其他特殊订货产品 |
|---|---|
| 额定容量 | 额定容量为50kPa～3MPa（15A金属箍接头：1MPa） |
| 材质 | SUS316L、Hastelloy哈氏合金C-276同级、SUS329J4L |
| 接液部表面处理 | 根据受压接液部材质 |
| 允许过载 | 400%R.C.（15A金属箍接头、额定容量3Mpa为150%R.C.） |
| 破壊耐圧 | 1000%R.C.（15A金属箍接头、额定容量3Mpa为300%R.C.） |
规格2（放大器部分+传感器部分）
| 精度(※1) （包含非线性、滞后、重复性） |
±0.3%R.C.±1digit (额定300・500・1000kPa・3MPa) ±0.35%±R.C.±1digit (额定50・100・200kPa) ※负压侧:±1%R.C.以下 15A金属箍接头：±1%R.C.±1digit. |
|---|---|
| 温度补偿范围（接液部） | 高温-5～150℃ |
| 允许温度范围（接液部） | 高温-5～150℃ |
| 零点的温度影响 | ±0.5%R.C.／10℃（额定300・500・1000kPa・3MPa） ±0.7%R.C.／10℃（额定50・100・200kPa） 15A金属箍接头：±0.7%R.C.／10℃ |
| 输出的温度影响 | ±0.5%R.C.／10℃（额定300・500・1000kPa・3MPa） ±0.7%R.C.／10℃（额定50・100・200kPa） 15A金属箍接头：±0.7%R.C.／10℃ |
| 环境温湿度范围 | 温度0～50℃（不可结冰）、湿度0～90%RH（不可结露） |
| 材质 | SUS304（外壳）、SUS304（散热片） |
| 防护结构 | IP65防护等级 |
| 质量 | 约700g |
| 配件 | 使用说明书（请指定日语或英语） 试验报告单1份 六角螺母1份（仅有盖型螺母型） |
- （※1）金属箍接头形状在夹紧后实施调零。
型号选择
| 型号选择 | 核对 | 型号 | 规格 | |
|---|---|---|---|---|
| 1.基本型式 | ○ | HSSC | 高温型：接液部温度范围 -5～150℃ 不锈钢外壳 | |
| 2.显示与模拟输出 | ○ | A6 | 1999 3 ½位 红色LED 字符高：约14.2mm 表示変換周期约2.5次/秒固定 4～20mA（双线式） 响应性500Hz 允许负载电阻400Ω以下 |
|
| 3.传感器连接 | ○ | AS | 传感器下置直接连接（无边缘壳体） | |
| 4.显示角度 | 无 | 显示角度 正面朝上 | ||
| (3) | 显示角度 正面朝右 | |||
| (6) | 显示角度 正面朝下 | |||
| (9) | 显示角度 正面朝左 | |||
| 5.显示与校准量程 | - | - | 校准量程的指定示例 | |
| 正压 | 额定容量 1000kPa时1.000MPa (0～1.000)MPa |
填写显示/校准量程数值时请加() | ||
| 负压 | 额定容量 200kPa时-100.0kPa (0～-100)kPa |
负压的情况下请加（ ）（※2） | ||
| 连成压 | 额定容量 300kPa时-100～300kPa (-100～300)kPa |
请指输出校准量程【 】内的数值与单位（※2）（※3） | ||
| 6.额定容量 | 005 | 50kPa | ||
| 010 | 100kPa | |||
| 020 | 200kPa（※3） | |||
| 021 | 200kPa（※3） （连成压时，如果使用时“重视负压”，请指定此型号） |
|||
| 030 | 300kPa（※3） | |||
| 031 | 300kPa（※3） （连成压时，如果使用时“重视负压”，请指定此型号） |
|||
| 050 | 500kPa | |||
| 100 | 1000kPa | |||
| 300 | 3MPa【显示与校准量程：请从 3.00Mpa中指定】 （按订单生产） |
|||
| 7.受压接液部 形状与尺寸 |
F0（※4） | 15A金属箍接头 ⑥额定容量 仅能选择100 ⑧受圧接液部材质 仅能选择J4L |
只有正压 | |
| F1 | 金属箍接头 1.5S | |||
| F2 | 金属箍接头 2S | |||
| F3 | 金属箍接头 2.5S【按订单生产】 | |||
| F4 | 金属箍接头 3S【按订单生产】 | |||
| F6 | 金属箍接头 4S【按订单生产】 | |||
| V50A | VARIVENT DN50【按订单生产】 | |||
| V65A | VARIVENT DN65【按订单生产】 | |||
| V80A | VARIVENT DN80【按订单生产】 | |||
| V100A | VARIVENT DN100【按订单生产】 | |||
| R1 | 盖型螺母 1.5S【按订单生产】带六角螺母属 | |||
| R2 | 盖型螺母 2S【按订单生产】带六角螺母属 | |||
| M0 | 螺纹安装型单体 附带专用O型圈1支 | |||
| M1 | JIS20K50A带法兰 附带专用O型圈1支 | |||
| M2 | JIS20K80A带法兰 附带专用O型圈1支 | |||
| 8.受压接液部材质 | 无填写 | SUS316L 电解复合研磨(Rz0.7µm・Ra0.2µm) ⑥支持全部额定容量 ⑦受压接液部 支持全部形状与尺寸 |
||
| HS1 | Hastelloy哈氏合金C-276同级 电解复合研磨(Rz0.7µm・Ra0.2µm) ⑥可以从额定容量内 030・050・100・300中选择 ⑦可以从受压接液部 形状与尺寸内 F1 · F2 · F3 · M0中选择 |
|||
| J4L（※5） | SUS329J4L 抛光(#400) ⑥可以从额定容量内 030・050・100・300中选择 ⑦可以从受压接液部 形状与尺寸内 F0・ F1・F2・F3・M0中选择 |
|||
| 9.耐压规格 | H | 400%R.C.（3MPa・不能选择15A金属箍接头） | ||
| 无填写 | 150%R.C.（3MPa・仅15A金属箍接头） | |||
| 10.电缆连接形状 | D | DIN连接器 | ||
| 无填写 | 电缆直出 2m | |||
| 11.电源 | ○ | 4 | DC24V（±10%） | |
- （※2）校准量程基本上为额定容量，对于其他要求，为“只要不低于使用传感器额定值的50%均可生产”。
请在 4mA侧：-200～200digit、20mA侧：100～1999digit的范围内指定显示范围。 - （※3）连成时的校准仅在正压侧进行校准，负压侧只记录测量数据。此时的判定基准±1%R.C.以内。另外，重视负压侧的情况下，根据指示校准负压侧，正压侧只记录测量数据（±1%R.C.以内）。
关于校准的事宜，请在订购时指定上述型号选择⑥“020、030＝重视正压侧”或“021、031＝重视负压侧”。 - （※4）请确认15A卡箍的规格
- （※5）15A金属箍接头时：电解复合研磨（Rz0.7µm・Ra0.2µm）

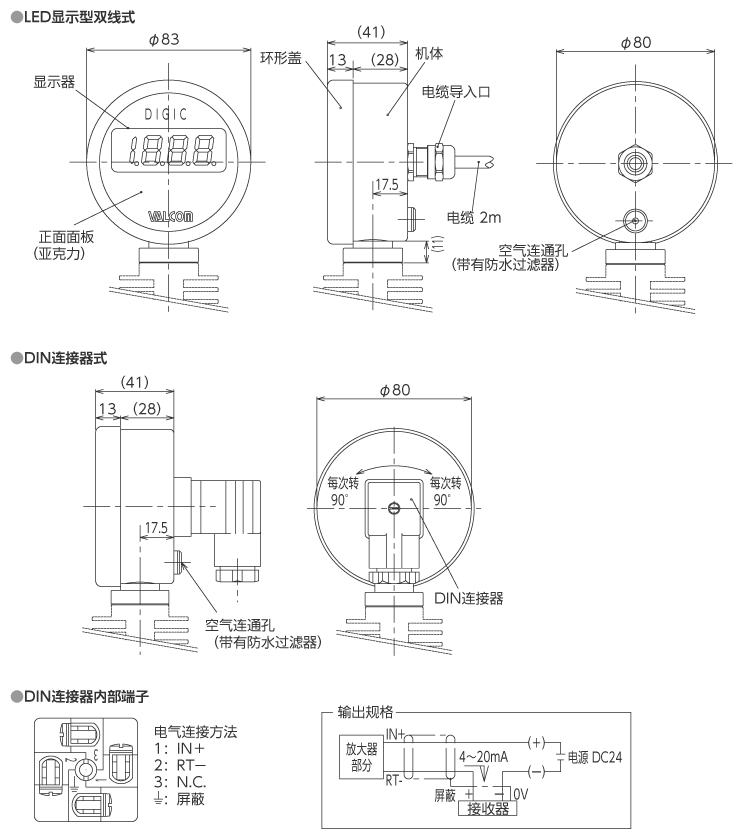

外形尺寸（单位：mm）

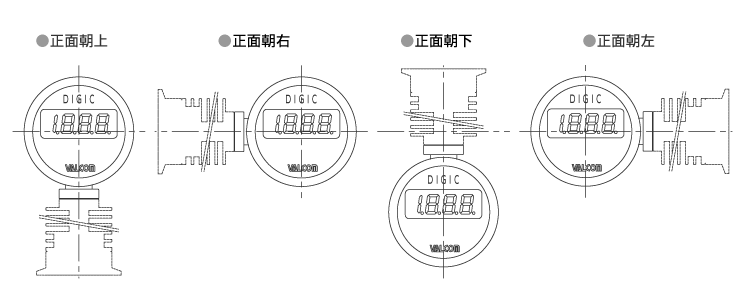

显示角度
卫生型压力表
