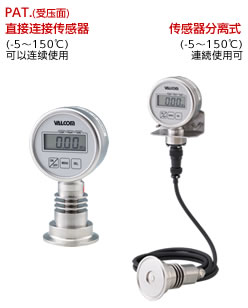

卫生型电池式数字压力表
HSSC series（电池式）50kPa～3MPa

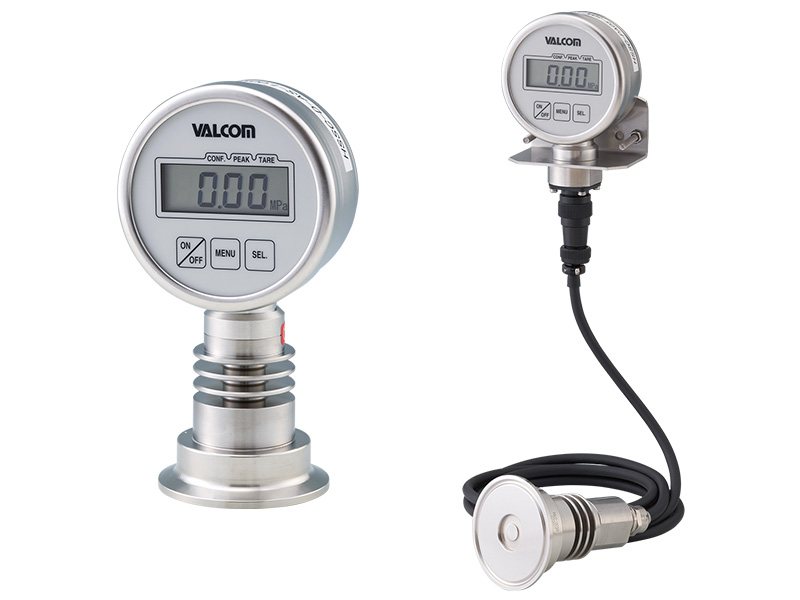

※图片为ISO金属箍接头2S型
- 采用电池驱动，因此实现了无需配线的数字显示功能
- 兼顾耐环境性能的不锈钢结构
- 标配 最大／最小显示、自动归零、峰值保持功能
- 高强度隔膜，结构安全、放心
- 不使用封入液的安全放心的结构
| 测量介质 | 各种酒类、乳品饮料、调味料、纯水、药液等 （随传感器材质而不同） |
|---|---|
| 测量种类 | 可在正压、连成压、负压下测量 |
| 测量范围 | （※1）请从以下【量程一览表】中指定 |
| 输出种类 | 无 |
| 平均移动 | 从1、2、4、8、16、32、64、128次中任意选择 |
规格1（传感器部）
| 受压接液部的形状与尺寸 | ISO金属箍接头、VARIVENT、ISO盖型螺母、螺纹安装、其他特殊订货产品 |
|---|---|
| 额定容量 | 额定容量为50kPa～3MPa（15A金属箍接头：1MPa） |
| 受压接液部材质 | SUS316L、Hastelloy哈氏合金C-276同级材料、SUS329J4L |
| 接液部表面处理 | 根据受压接液部材质 |
| 允许过载 | 400%R.C.（15A金属箍接头、额定容量3Mpa为150%R.C.） |
| 破壊耐圧 | 1000%R.C.（15A金属箍接头、额定容量3Mpa为300%R.C.） |
规格2（放大器部分+传感器部分）
| 精度 | 非线性：±0.5%R.C. 滞后：±0.5%R.C. 15A金属箍接头 常温精度：±1%R.C.±1digit. （包含非线性、滞后） |
|---|---|
| 温度补偿范围（接液部） | -5～150℃ |
| 允许温度范围（接液部） | -5～150℃ |
| 零点的温度影响 | ±0.5%R.C./10℃（额定300·500·1000kPa·3MPa） ±0.7%R.C./10℃（额定50·100·200kPa） 15A金属箍接头：±0.7%R.C.／10℃ |
| 输出的温度影响 | ±0.5%R.C./10℃（额定300·500·1000kPa·3MPa） ±0.7%R.C./10℃（额定50·100·200kPa） 15A金属箍接头：±0.7%R.C.／10℃ |
| 环境温湿度范围 | 温度0～50℃（不可结冰）、湿度0～90%RH（不可结露） |
| 功能 | 最大／最小显示、峰值保持、自动归零、自动断电功能（※2） |
| 材质 | SUS304（外壳）、SUS304（散热片） |
| 防护结构 | IP65防护等级 |
| 质量 | 约670g（包含传感器部/ISO金属箍接头2S的情况） |
| 配件 | 使用说明书、试验报告单1份、 显示器安装支架1個（仅限分离式）、显示器用电池 |
型号选择
| 型号选择 | 核对 | 型号 | 规格 | |
|---|---|---|---|---|
| 1.基本型式 | ○ | HSSC | 高温型：接液部温度范围 -5～150℃ | |
| 2.显示 | ○ | D | 4位液晶（LCD）显示 字符高：约12.7mm 从显示周期125ms/250ms/500ms/1s/2s/5s/10s中选择（出厂时设定1sec） |
|
| 3.传感器连接 | AS | 传感器下置直接连接 | ||
| PA05 | 显示部 安装于纵向配管上的传感器(显示部～传感器间电缆 5m) ※传感器分离式 15A金属箍接头不可用 |
|||
| PA10 | 显示部 安装于纵向配管上的传感器(显示部～传感器间电缆 10m) ※传感器分离式 15A金属箍接头不可用 |
|||
| PB05 | 显示部 横向配管安装传感器(显示部～传感器间电缆 5m) ※传感器分离式 15A金属箍接头不可用 |
|||
| PB10 | 显示部 横向配管安装传感器(显示部～传感器间电缆 10m) ※传感器分离式 15A金属箍接头不可用 |
|||
| 4.显示角度 | 无 | 显示角度 正面朝上 | ||
| (3) | 显示角度 正面朝右 | |||
| (6) | 显示角度 正面朝下 | |||
| (9) | 显示角度 正面朝左 | |||
| 5.管道直径（※3） | 40A | 显示部分安装固定配管直径 φ48.6 | ||
| 50A | 显示部分安装固定配管直径 φ60.5 | |||
| 6.显示与校准量程 | 正压/负压/连成压 | 请填写显示与校准量程的数值与单位 （※1）请从以下【量程一览表】中指定 |
||
| 7.额定容量 | 005 | 50kPa | ||
| 010 | 100kPa | |||
| 020 | 200kPa（※4） | |||
| 021 | 200kPa（※4） （校准连成压时，如果使用时“重视负压”，请指定此型号） |
|||
| 030 | 300kPa(※4) | |||
| 031 | 300kPa（※4） （校准连成压时，如果使用时“重视负压”，请指定此型号） |
|||
| 050 | 500kPa | |||
| 100 | 1000kPa | |||
| 300 | 3MPa【显示与校准量程 ：请从3.00MPa中指定】（按订单生产） （耐压规格150%R.C. ISO盖型螺母、仅螺丝固定座） |
|||
| 8.受压接液部 形状与尺寸 |
F0（※10） | 15A金属箍接头 ⑦额定容量内只能选择100 ⑨受压接液部材质只能选择J4L |
仅正压 | |
| F1 | ISO 金属箍接头 1.5S | |||
| F2 | ISO 金属箍接头 2S | |||
| F3 | ISO 金属箍接头 2.5S【按订单生产】 | |||
| F4 | ISO 金属箍接头 3S【按订单生产】 | |||
| F6 | ISO 金属箍接头 4S【按订单生产】 | |||
| V50A | VARIVENT DN50【按订单生产】 | |||
| V65A | VARIVENT DN65【按订单生产】 | |||
| V80A | VARIVENT DN80【按订单生产】 | |||
| V100A | VARIVENT DN100【按订单生产】 | |||
| R1 | ISO 盖型螺母 1.5S【按订单生产】六带六角螺母(HEX61) | |||
| R2 | ISO 盖型螺母 2S【按订单生产】六带六角螺母(HEX76) | |||
| M0 | 螺纹安装型单体 附带专用O型圈1支 | |||
| M1 | JIS20K50A带法兰 附带专用O型圈1支 | |||
| M2 | JIS20K80A带法兰 附带专用O型圈1支 | |||
| 9.受压接液部材质 | 无填写 | SUS316L 电解复合研磨(Rz0.7µm・Ra0.2µm) ⑦支持全部额定容量 ⑧受压接液部 除F0外都支持全部形状与尺寸 |
||
| HS1 | Hastelloy哈氏合金C-276同级材料 电解复合研磨(Rz0.7µm・Ra0.2µm) ⑦可以从额定容量内 030・050・100中选择 ⑧可以从受压接液部 形状与尺寸内 F1・F2・F3・M0中选择 |
【按订单生产】 不支持负压与连成压 |
||
| J4L（※11） | SUS329J4L 抛光(#400) ⑦可以从额定容量内 030・050・100中选择 ⑧可以从受压接液部 形状与尺寸内 F0・ F1・F2・F3・M0中选择 |
|||
| 10.耐压规格 | P | 400%R.C.（不能选择3Mpa、15A的金属箍接头） | ||
| 无填写 | 150%R.C.（仅3MPa、15A金属箍接头） | |||
| 11.电源 | ○ | PG8A | 5号碱性电池（LR6）2节（※5）（※6） | |
测量范围一览表（※1）
| 额定容量 | 显示范围的指定 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 正压 | 连成压 | 负压 | ||||||||
| 型号 | 额定 | 単位 | kPa | MPa | kPa | MPa | kPa | MPa | ||
| 005 | 50 | kPa | 50 | 50.0 | - | 0.050 | - | - | - | - |
| 010 | 100 | 100 | 100.0 | - | 0.100 | - | - | - | - | |
| 020（※7） | 200 | 200 | - | 0.20 | 0.200 | -100～200 | -.100～.200 | -100 | -.100 | |
| 021（※8） | - | - | - | - | - | - | ||||
| 030（※7） | 300 | 300 | - | 0.30 | 0.300 | -100～300 | -.100～.200 | -100 | -.100 | |
| 031（※8） | - | - | - | - | - | - | ||||
| 050（※9） | 500 | 500 | - | 0.50 | 0.500 | -100～500 | -.100～.500 | - | - | |
| 100（※9） | 1000 | 1000 | - | 1.00 | 1.000 | -100～1000 | -.100～1.000 | - | - | |
| 300 | 3 | MPa | - | - | 3.00 | - | - | - | - | - |
- （※2）选择自动断电功能时，可以选择设定显示亮灯的时间“1分钟或 5分钟”（初始设定为5分钟）
- （※3）在PB05、PB10的情况下填写（AS传感器下方直连无需填写）
- （※4）连成时的校准仅在正压侧进行校准，负压侧只记录测量数据。此时的判定基准在±1%R.C.以内。另外，重视负压侧的情况下，根据指示校准负压侧，正压侧只记录测量数据（±1%R.C.以内）。关于校准的事宜，请在订购时指定上述型号选择⑥“020、030＝重视正压侧”或“021、031＝重视负压侧”。
- （※5）附带电池：附带2节五号电池。
- （※6）因为是用于显示器的电池，因此，电池寿命有时会比较短。请事先了解。请按照使用说明书中的说明将附带电池安装到主机显示部分之后再使用。外壳内部装有用于连通空气的硅胶管，因此，在更换电池操作时请充分注意。
- （※7）连成压时：重视正压非线性±0.5%R.C.（负压侧±1%R.C.）、滞后±0.5%R.C.（负压侧±1%R.C.）
- （※8）连成压时：重视负压非线性±0.5%R.C.（正压侧±1%R.C.）、滞后±0.5%R.C.（正压侧±1%R.C.）
- （※9）连成压时：仅进行正压侧的精度补偿、负压侧为参考
- （※10）请确认15A卡箍的规格
- （※11）15A金属箍接头时：电解复合研磨（Rz0.7µm・Ra0.2µm）

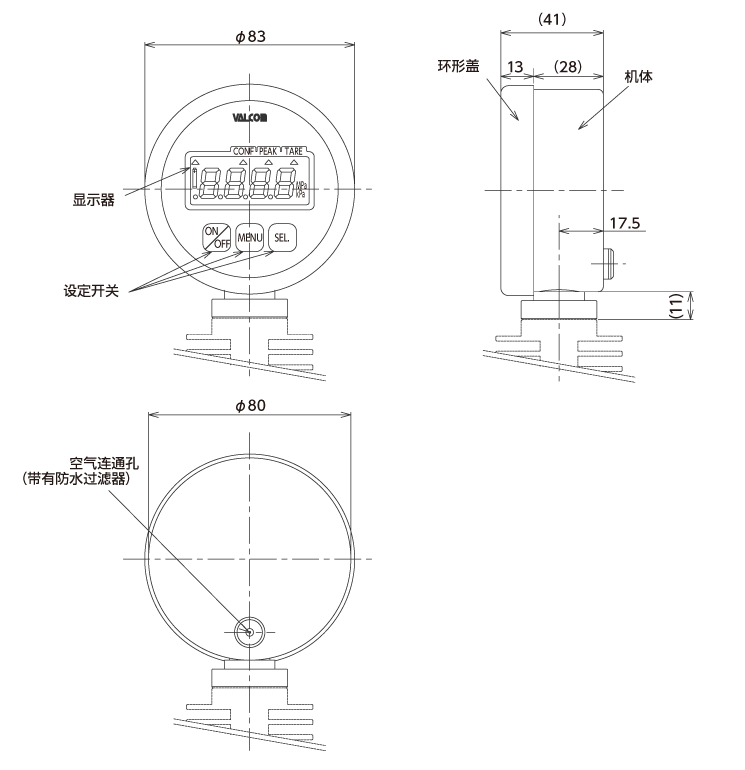

外形尺寸 直接连接传感器（单位：mm）

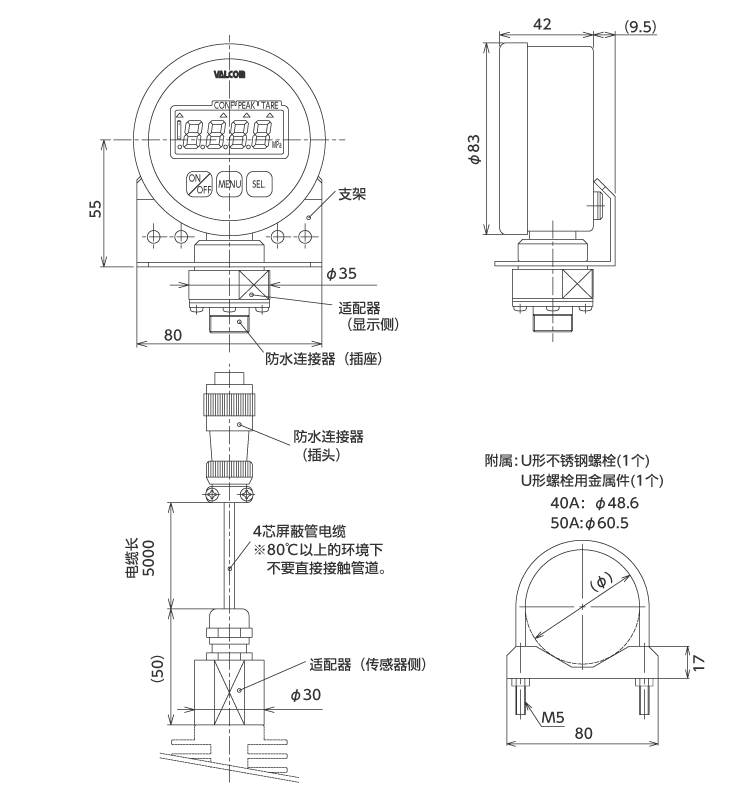

外形尺寸 传感器分离式（单位：mm）

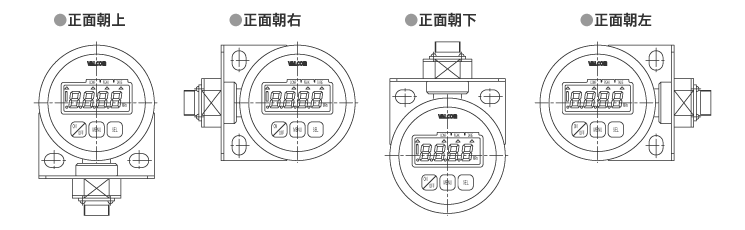

显示角度
