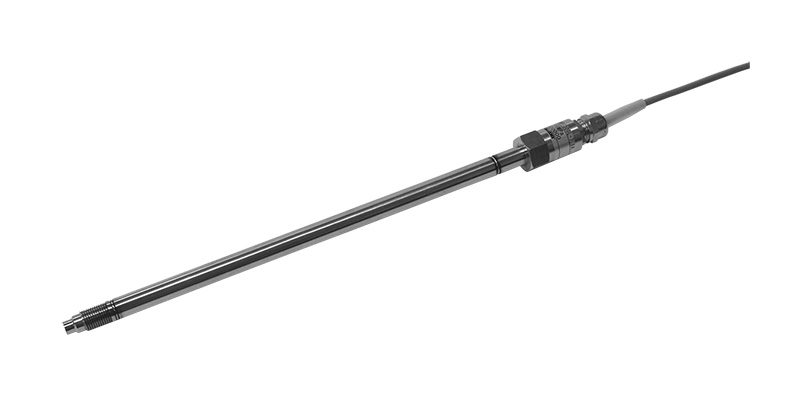

橡胶挤出机用压力传感器
VTRF series10MPa・35MPa
150℃max
150℃max
※组合放大器请与本公司营业部联系
- 接液部为平面式（无导入口）
- 接液部不使用任何封入液的结构
- 隔膜一体式结构，坚固且使用寿命长
- 电缆牵引、安装简单
| 测量介质 | 水、油、气体等，不易腐蚀SUS630的介质 |
|---|---|
| 测量种类 | 可测量正压 |
| 额定容量 | 额定容量10MPa・35MPa |
规格
| 额定输出 | 0.5～1.5mV/V |
|---|---|
| 非线性 | ±1%R.C. |
| 滞后 | ±1%R.C. |
| 推荐外加电压 | 5V |
| 最大外加电压 | 10V以下 |
| 输入阻抗 | 350±10Ω |
| 输出阻抗 | 350±10Ω |
| 绝缘阻抗 | 100MΩ以上(DC50V) |
| 温度补偿范围（测量介质温度） | -5～150℃ |
| 允许温度范围（测量介质温度） | -10～160℃ |
| 允许过载 | 150%R.C. |
| 杆长 | 可以对应75・152・228mm （※1）300・520mm |
| 连接螺丝 | G1/2-20UNF-2A |
| 推荐紧固扭矩 | 10～20N・m |
| 最大紧固扭矩 | 30N・m |
| 电缆 | φ5.4芯屏蔽电缆 |
| 质量 | 约200g（不包含电缆） ※152L的情况 |
| 配件 | 试验报告单1份 |
- (※1) 300mm和500mm是非标准品。如需考虑购买，请联系我们。
型号选择
| 型号选择 | 核对 | 型号 | 规格 |
|---|---|---|---|
| 1.基本型式 | ○ | VTRF | 橡胶挤出机用压力传感器 |
| 2.额定容量 | 10MP | 10MPa | |
| 35MP | 35MPa | ||
| 3.杆长 | 75L | 75mm | |
| 152L | 152mm | ||
| 228L | 228mm | ||
| 300L (※1) | 300mm | ||
| 520L (※1) | 520mm | ||
| 4.受圧部 | ○ | 7.8A | 受压面 φ7.8mm |
| 5.电缆长度 | S01 | 电缆直出 1m | |
| S02 | 电缆直出 2m | ||
| S□□ | 电缆直出 □□m |
- (※1) 300mm和500mm是非标准品。如需考虑购买，请联系我们。

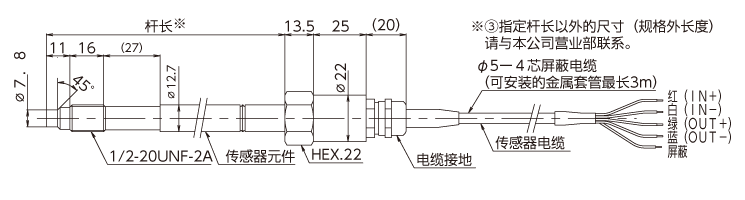

外形尺寸（单位：mm）

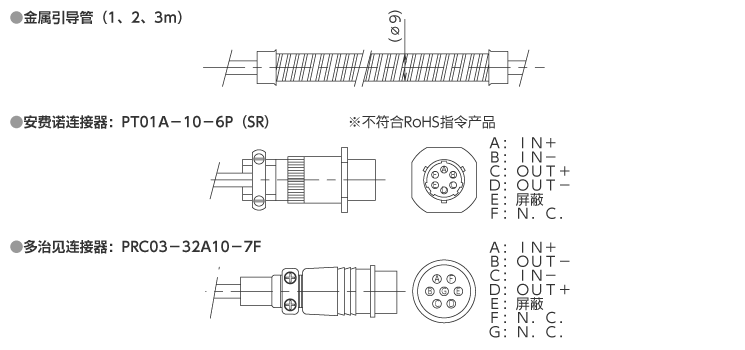

选配

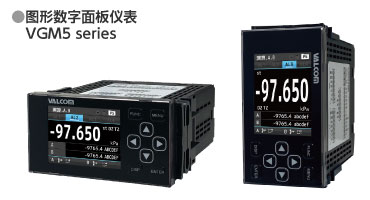

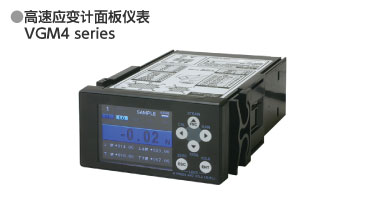

推荐放大器
