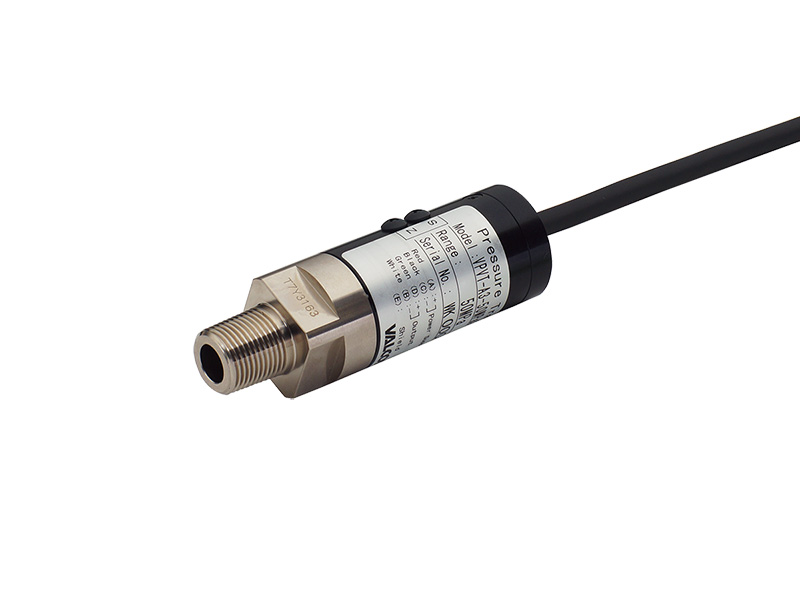

防振型中高压用高精度型压力传感器
VPVT(F) series1MPa～100MPa
- 水、油、气体等，不易腐蚀15-5PH（沉淀硬化不锈钢）的介质
- 高精度(非线性±0.2%R.C.)
- 传感器部分采用经切削加工形成的隔膜一体式结构，坚固且使用寿命长
| 测量介质 | 水、油、气体等，不易腐蚀15-5PH（沉淀硬化不锈钢）的介质 |
|---|---|
| 测量种类 | 可进行正压、连成压的测量 |
| 测量范围 | 能够在额定容量1～100MPa（校准量程0.5～ 100MPa）的范围内指定 校准量程请指定额定容量50%以上的输出范围 |
| 输出种类 | 请从4～20mA（双线式、4线式）, 1～5V,0～5V,0～10V中指定 |
规格
| 非线性 | ±0.2%R.C.(1MPa:±0.3%R.C.) |
|---|---|
| 滞后 | ±0.2%R.C.(1MPa:±0.3%R.C.) |
| 温度补偿范围（测量介质温度） | -20～70℃（不可结露、结冰） |
| 允许温度范围（测量介质温度） | -30～80℃（不可结露、结冰） |
| 零点的温度影响 | ±0.4%R.C./10℃ |
| 输出的温度影响 | ±0.4%R.C./10℃ |
| 允许过载 | 150%R.C. |
| 极限过载 | 200%R.C. |
| 绝缘阻抗 | 100MΩ以上(DC50V) |
| 受压接液部材质 | 15-5PH(沉淀硬化不锈钢) (※1) |
| 连接螺丝 | 可选择R3/8或G3/8 (100MPa:R1/2或G1/2) |
| 推荐紧固扭矩 | 1～5MPa:20N・m 10～50MPa:40N・m,100MPa:80N・m |
| 最大紧固扭矩 | 1～5MPa:30N・m 10～50MPa:60N・m,100MPa:120N・m |
| 防振性 | 300m/s²(X,Y,Z各方向 2小时) |
| 抗冲击性能 | 1000m/s²6msec.(3轴X,Y,Z 6方向 各3次) |
| 防护结构(主体) | IP64等级（直出：IP54等级） |
| 电源 | 可选择4DC24V(±10%), 5DC12V(±10%) 输出为A5的情况下，仅DC24V |
| 电缆 | 4芯或 2芯屏蔽（耐油）电缆 2m直接连接 φ6mm |
| 质量 | 约250g（不包含电缆） |
| 配件 | 使用说明书（请指定日文或英文） 试验报告单1份 铜垫片1个（仅G螺纹） |
型号选择
| 型号选择 | 核对 | 型号 | 规格 | |||
|---|---|---|---|---|---|---|
| 1.基本型式 | VPVT | 防振型中高压用高精度放大器内置压力传感器 ※连接螺丝：R3/8(100MPa：R1/2) |
||||
| VPVTF | 防振型中高压用高精度放大器内置压力传感器 ※连接螺丝：G3/8(100MPa：G1/2) |
|||||
| 2.模拟输出 | - | - | 输出种类 | 响应频率 | 允许负载电阻 | 耗电量 |
| A2 | 1～5V | 500Hz | 5kΩ以上 | 约23mA | ||
| A3 | 4～20mA (4线式) |
DC24V : 500Ω以下/ DC12V : 250Ω以下 |
约40mA | |||
| A4 | 0～5V | 5kΩ以上 | 约23mA | |||
| A5 | 0～10V | 5kΩ以上 | 约23mA | |||
| A6 | 4～20mA (双线式) |
1kHz | DC24V : 500Ω以下/ DC12V : 150Ω以下 |
- | ||
| 3.校准量程 | - | - | 额定容量 | 校准量程的指定示例 | ||
| 参照右述 直接在 框内输入范围 |
1MPa | 1MPa (0～1)MPa |
0.5MPa (0～0.5)MPa |
-0.1～1MPa (-0.1～1)MPa |
||
| 2MPa | 2MPa (0～2)MPa |
1MPa (0～1)MPa |
-0.1～2MPa (-0.1～2)MPa |
|||
| 5MPa | 5MPa (0～5)MPa |
2.5MPa (0～2.5)MPa |
-0.1～5MPa (-0.1～5)MPa |
|||
| 10MPa | 10MPa (0～10)MPa |
5MPa (0～5)MPa |
9.8MPa (0～9.8)MPa |
|||
| 20MPa | 20MPa (0～20)MPa |
10MPa (0～10)MPa |
19.6MPa (0～19.6)MPa |
|||
| 50MPa | 50MPa (0～50)MPa |
25MPa (0～25)MPa |
49MPa (0～49)MPa |
|||
| 100MPa | 100MPa (0～100)MPa |
70MPa (0～70)MPa |
98.1MPa (0～98.1)MPa |
|||
| 4.电缆连接形状 | ○ | S | 电缆直出 IP64等级 | |||
| 5.电源 | 4 | DC24V(±10%) | ||||
| 5 | DC12V(±10%)※A5输出时不能选择 | |||||
| 6.电缆长度 | 2m | 2m 标准 | ||||
| 3m | 3m | |||||
| 5m | 5m | |||||
| 10m | 10m | |||||
| □□m | 其他长度 ※希望其他长度的尺寸时，请与本公司营业部联系 |
|||||

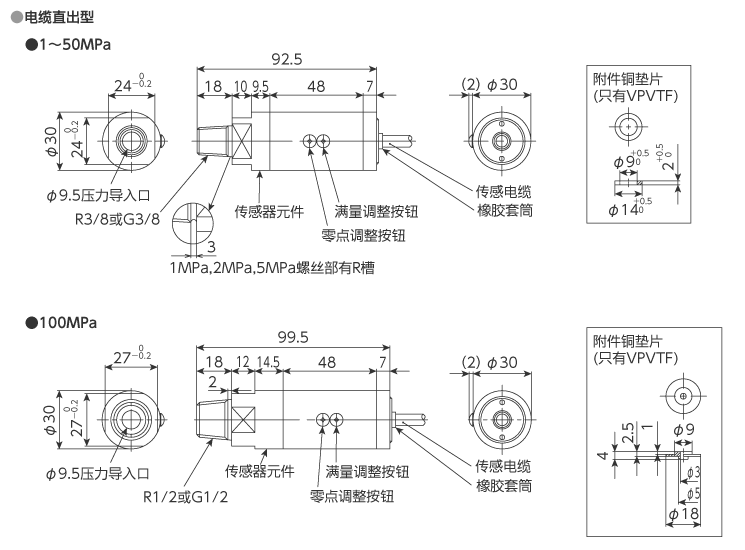

外形尺寸（单位：mm）
压力传感
