按订单生产

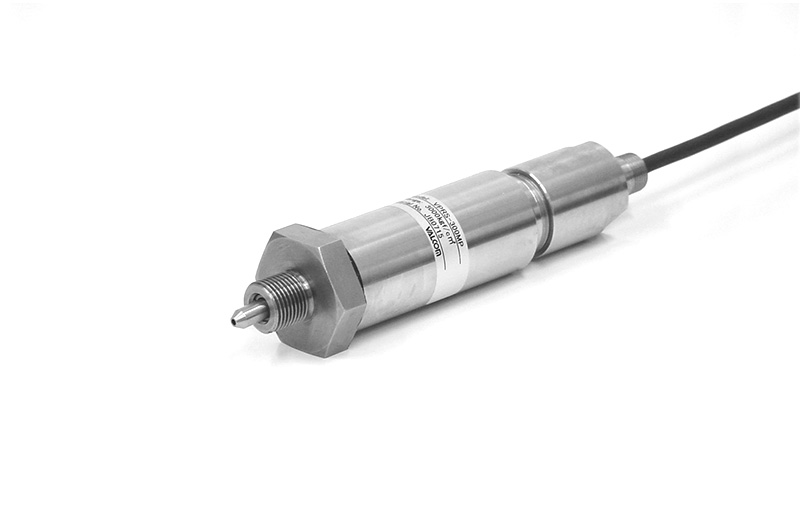

超高压高精度用压力传感器
VPRS series300MPa～500MPa
- 采用在压力导入部位带有压力接头，压力不易泄漏的结构
- 超高压(300MPa,400MPa,500MPa)・高精度
- 采用标准3m的传感器电缆
| 测量介质 | 水、油、气体等，不易腐蚀SUS630的介质 |
|---|---|
| 测量种类 | 可测量正压 |
| 额定容量 | 300～500MPa |
规格
| 额定输出 | 1mV/V ±0.0025mV/V (500MPa:0.75mV/V ±0.0075mV/V) |
|---|---|
| 非线性 | ±0.35%R.C.(500MPa:±0.5%R.C.) |
| 滞后 | ±0.1%R.C. |
| 推荐外加电压 | 6V以下 |
| 最大外加电压 | 10V |
| 输入阻抗 | 120±2.4Ω |
| 输出阻抗 | 118.5±2.4Ω |
| 绝缘阻抗 | 1000MΩ以上(DC50V) |
| 温度补偿范围（测量介质温度） | -10～75℃（不可结露、结冰） |
| 允许温度范围（测量介质温度） | -20～75℃（不可结露、结冰） |
| 允许过载 | 120%R.C. |
| 极限过载 | 120%R.C. |
| 零点的温度影响 | ±0.09%R.C./10℃ |
| 输出的温度影响 | ±0.09%R.C./10℃ |
| 推荐紧固扭矩 | 50N・m以上 |
| 最大紧固扭矩 | 150N・m |
| 连接螺丝 | 300MPa,400MPa:G1/2(500MPa:G3/4) |
| 受压接液部材质 | SUS630 |
| 防护结构（主体） | IP64等级 |
| 电缆 | 4芯屏蔽电缆 3m直接连接 φ6.3mm |
| 质量 | 约1.4kg(包括3m电缆) |
| 配件 | 试验报告单1份、压力接头套筒1个 挡圈1个 |
型号选择
| 型号选择 | 核对 | 型号 | 规格 | |
|---|---|---|---|---|
| 1.基本型式 | ○ | VPRS | 超高压高精度用压力传感器 ※连接螺丝：G1/2(500MPa:G3/4) | |
| 2.额定容量 | 300MP | 300MP | ||
| 400MP | 400MP | |||
| 500MP | 500MP | |||
| 3.电缆连接形状 | ○ | 无填写 | 电缆直出 IP64等级 | |
| 4.电缆长度 | ○ | 3m | 3m | |

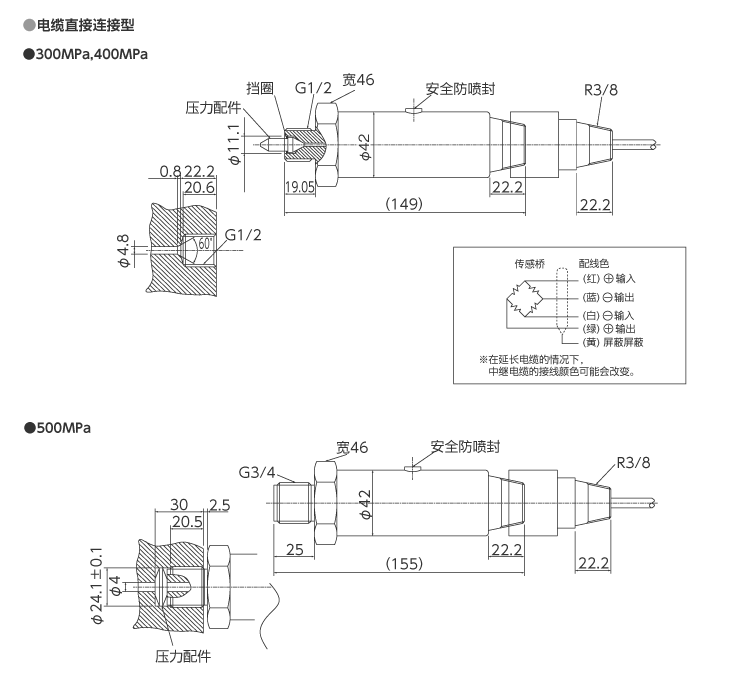

外形尺寸（单位：mm）
压力传感
