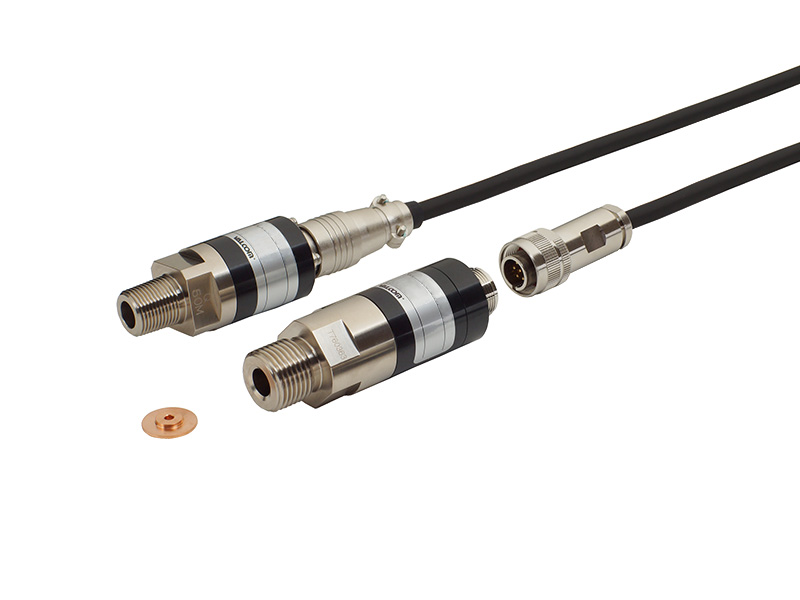

中高压用经济型压力传感器
VPRQ(IS)/VPRQF(IS) series (防爆用)1MPa～100MPa
- 传感器部分采用经切削加工形成的隔膜一体式结构，坚固且使用寿命长
- 实现了交货周期短、价格低的经济型产品
- 压力导入口采用φ9.5的大直径结构，不易残留废渣与液体
| 测量介质 | 水、油、气体等，不易腐蚀15-5PH（沉淀硬化不锈钢）的介质 |
|---|---|
| 测量种类 | 可进行正压、连成压的测量 |
| 额定容量 | 1～100MPa |
规格
| 额定输出 | 1.53mV/V ±0.153mV/V (1MPa,2MPa:1.53mV/V +0.688mV/V-0.20mV/V) |
|---|---|
| 非线性 | ±0.8%R.C.(100MPa:±1%R.C.) |
| 滞后 | ±0.8%R.C.(100MPa:±1%R.C.) |
| 推荐外加电压 | 6V |
| 最大外加电压 | 15V |
| 输入阻抗 | 350±7Ω |
| 输出阻抗 | 300～357Ω(100MPa:350～357Ω) |
| 绝缘阻抗 | 1000MΩ以上(DC50V) |
| 温度补偿范围 （测量介质温度） |
-20～+60℃（不可结露、结冰） |
| 允许温度范围 （测量介质温度） |
-20～+60℃（不可结露、结冰） |
| 允许过载 | 150%R.C. |
| 极限过载 | 200%R.C. |
| 零点的温度影响 | ±0.2%R.C./10℃(100MPa:±1%R.C./10℃) |
| 输出的温度影响 | ±1%R.C./10℃ |
| 推荐紧固扭矩 | 1MPa～5MPa:20N・m, 10MPa～50MPa:40N・m, 100MPa:80N・m |
| 最大紧固扭矩 | 1MPa～5MPa:30N・m, 10MPa～50MPa:60N・m, 100MPa:120N・m |
| 连接螺丝 | 可选择R3/8或G3/8(100MPa:G1/2)(※1) |
| 受压接液部材质 | 15-5PH(沉淀硬化不锈钢) |
| 电缆 | 4芯屏蔽（耐油）电缆 3m标准 φ6.6mm |
| 质量 | 约200g（不包含电缆） |
| 配件 | 试验报告单1份、铜垫片1个（仅G螺纹） |
型号选择 ※防爆产品请参考此处
| 型号选择 | 核对 | 型号 | 规格 | |
|---|---|---|---|---|
| 1.基本型式 | VPRQ(IS) | 中高压用经济型压力传感器 ※连接螺丝：R3/8 | ||
| VPRQF(IS) | 中高压用经济型压力传感器 ※连接螺丝：G3/8(100MPa:G1/2) | |||
| 2.额定容量 | 1MP | 1MPa | ||
| 2MP | 2MPa | |||
| 5MP | 5MPa | |||
| 10MP | 10MPa | |||
| 20MP | 20MPa | |||
| 35MP | 35MPa | |||
| 50MP | 50MPa | |||
| 100MP | 100MPa (仅VPRQF) | |||
| 3.电缆连接形状 | 无填写 | 标准连接器 IP40等级 | ||
| W | 防水连接器 IP56等级 | |||
| 4.电缆长度 | 3m | 3m 标准 | ||
| 5m | 5m | |||
| 10m | 10m | |||
| □□m | 其他长度 ※希望其他长度的尺寸时，请与本公司营业部联系 | |||

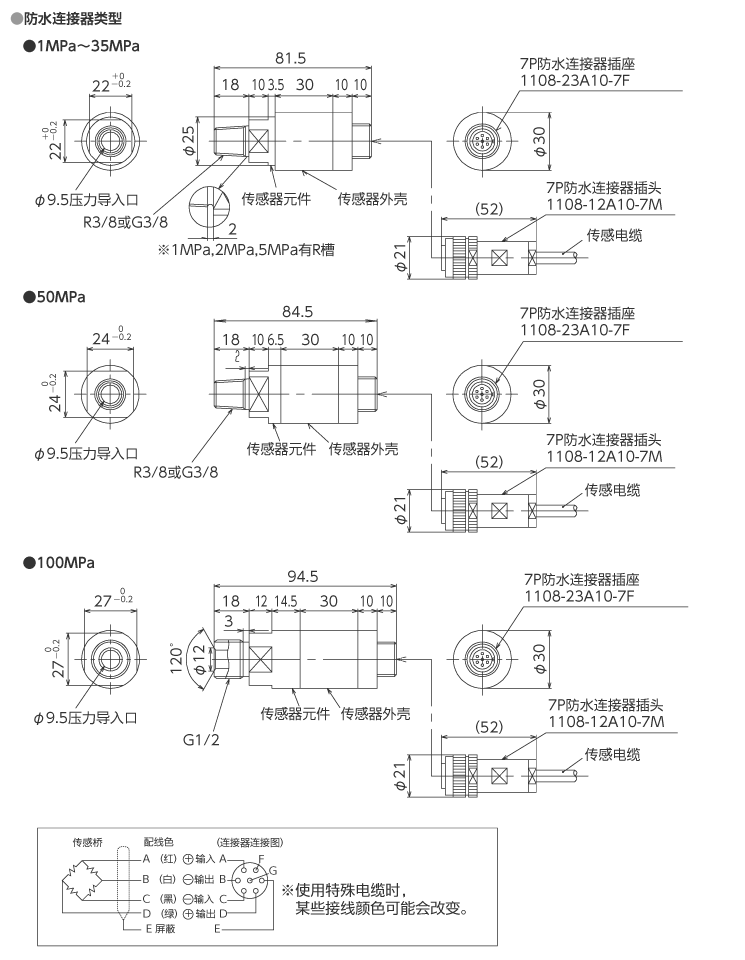

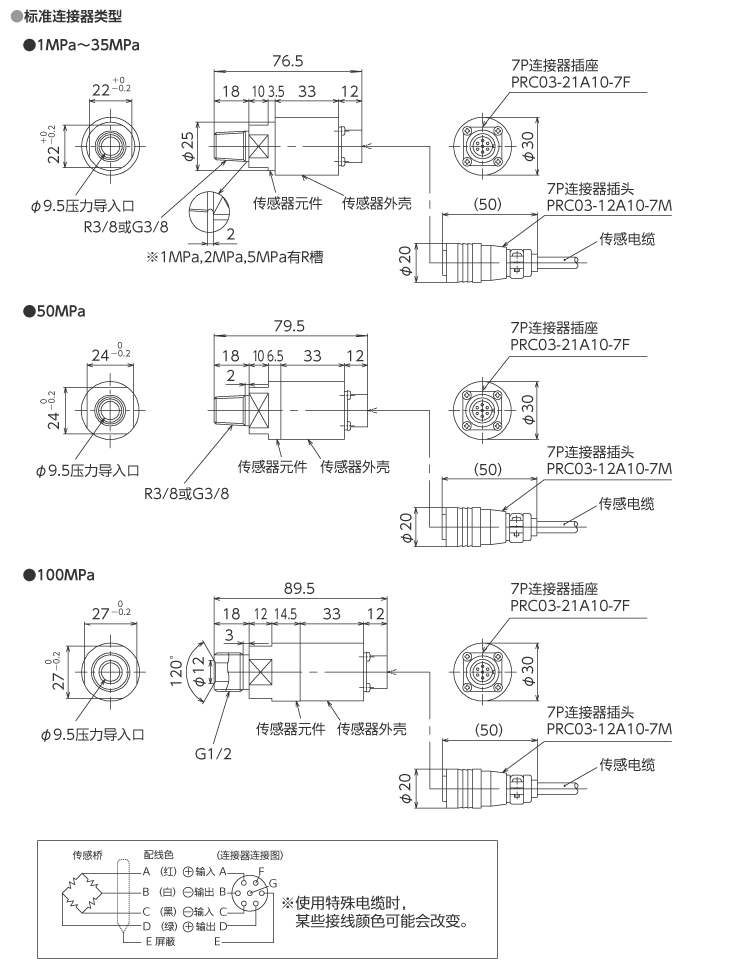

外形尺寸（单位：mm）
压力传感
