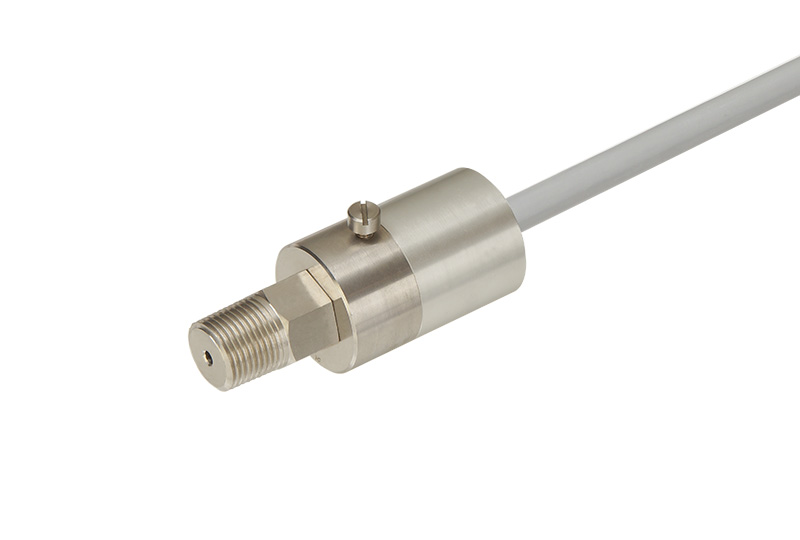

高温、中高压用压力传感器
VPRH2 series1～50MPa
- 用于高温(-10～150℃)介质测量
- 高温型(非线性±0.3%R.C.)
- 传感器电缆标准采用耐热电缆，增强了耐环境性能
| 测量介质 | 水、油、气体等，不易腐蚀SUS630的介质 |
|---|---|
| 测量种类 | 可测量低温～高温环境下的正压 |
| 额定容量 | 1～50MPa |
规格
| 额定输出 | 0.7～1.75 mV/V |
|---|---|
| 非线性 | ±0.3%R.C.(1MPa:±0.5%R.C.) |
| 滞后 | ±0.2%R.C.(1MPa:±0.5%R.C.) |
| 推荐外加电压 | 1～5V |
| 最大外加电压 | 8V |
| 输入阻抗 | 350Ω±2% |
| 输出阻抗 | 350Ω±2% |
| 绝缘阻抗 | 1000MΩ以上(DC50V) |
| 温度补偿范围（测量介质温度） | -10～150℃（不可结露、结冰） |
| 允许温度范围（测量介质温度） | -15～165℃（不可结露、结冰） |
| 允许过载 | 150%R.C. |
| 极限过载 | 200%R.C. |
| 零点的温度影响 | ±0.3%R.C./10℃(1MPa:±0.5%R.C./10℃) |
| 输出的温度影响 | ±0.3%R.C./10℃(1MPa:±0.5%R.C./10℃) |
| 推荐紧固扭矩 | 30N・m |
| 连接螺丝 | 可选择R3/8或G3/8 |
| 受压接液部材质 | SUS630 (O型圈：氟橡胶) |
| 防护结构（主体） | IP64等级 |
| 电缆 | 4芯屏蔽硅橡胶电缆 3m直接连接 φ5mm |
| 质量 | 约250g（不包含电缆） |
| 配件 | 试验报告单1份 |
型号选择
| 型号选择 | 核对 | 型号 | 规格 |
|---|---|---|---|
| 1.基本型式 | ○ | VPRH2 | 高温、中高压用压力传感器 ※连接螺丝：可选择R3/8或G3/8 |
| 2.额定容量 | 1MP | 1MPa | |
| 2MP | 2MPa | ||
| 5MP | 5MPa | ||
| 10MP | 10MPa | ||
| 20MP | 20MPa | ||
| 50MP | 50MPa | ||
| 3.电缆连接形状 | ○ | 无填写 | 电缆直出 IP64等级 |
| 4.电缆长度 | 3m | 3m 标准 | |
| 5m | 5m | ||
| 10m | 10m | ||
| □□m | 其他长度 ※希望其他长度的尺寸时，请与本公司营业部联系 | ||
| 5.连接螺丝 | R3/8 | R3/8 | |
| G3/8 | G3/8 |

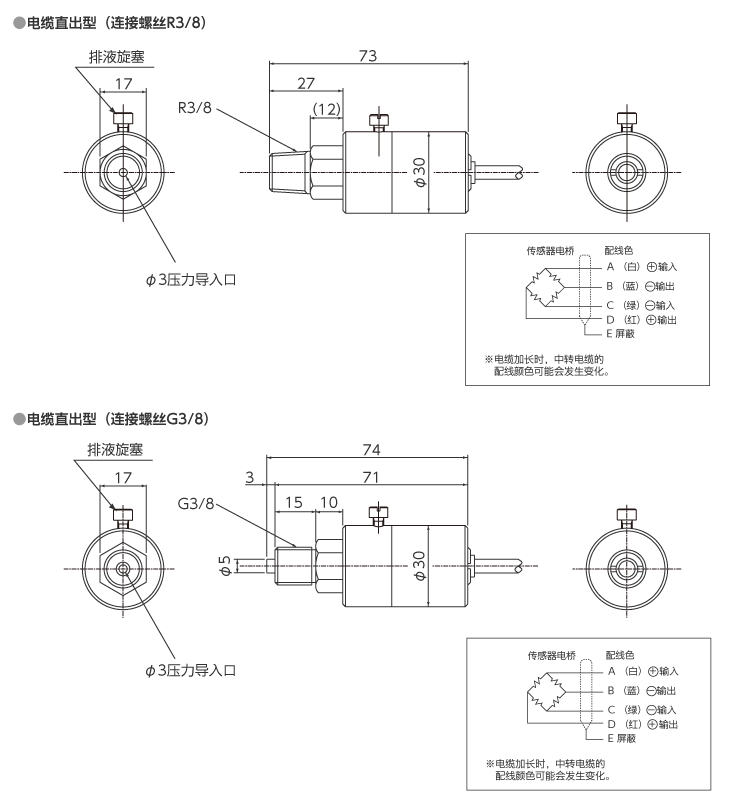

外形尺寸（单位：mm）
