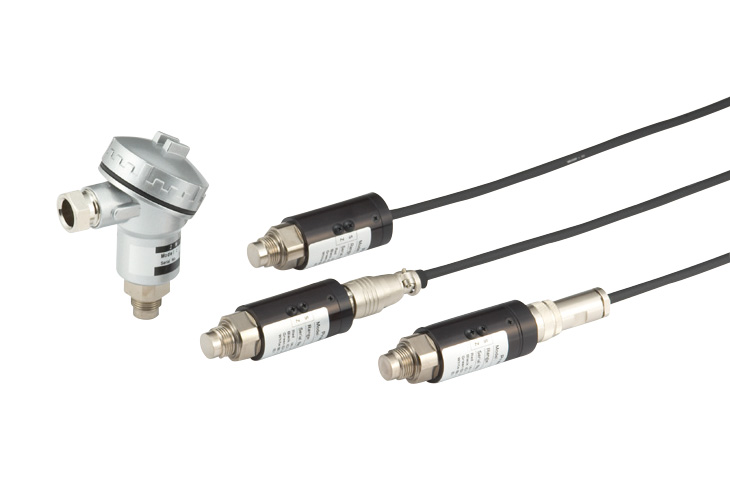

平面式中高压用压力传感器
VPRF series1MPa～50MPa
- 接液部为平面式（无导入口），不易发生堵塞，因此，最适用于粘性介质的测量
- 接液部采用完全不使用封入液的隔膜一体式结构，坚固、放心，使用寿命长
- 备有丰富的模拟输出种类
[4～20mA（双线式、4线式）, 1～5V, 0～5V, 0～10V]
| 测量介质 | 水、油、气体等，不易腐蚀15-5PH（沉淀硬化不锈钢）的介质 |
|---|---|
| 测量种类 | 可进行正压、连成压的测量 |
| 测量范围 | 能够在额定容量1～50 MPa（校准量程0.5～50MPa）的范围内指定 校准量程请指定额定容量50%以上的输出范围 |
| 输出种类 | 请从4～20mA(双线式、4线式), 1～5V, 0～5V, 0～10V中指定 |
规格
| 非线性 | ±0.5%R.C. |
|---|---|
| 滞后 | ±0.5%R.C. |
| 温度补偿范围（测量介质温度） | -10～50℃（不可结露、结冰） |
| 允许温度范围（测量介质温度） | -10～75℃（不可结露、结冰） |
| 零点的温度影响 | ±0.8%R.C./10℃ |
| 输出的温度影响 | ±0.8%R.C./10℃ |
| 允许过载 | 150%R.C. |
| 极限过载 | 200%R.C. |
| 绝缘阻抗 | 100MΩ以上(DC50V) |
| 受压接液部材质 | 15-5PH(沉淀硬化不锈钢) (※1) |
| 连接螺丝 | G3/8 |
| 推荐紧固扭矩 | 10～20N・m |
| 最大紧固扭矩 | 30N・m |
| 电源 | 可选择4DC24V(±10%), 5DC12V(±10%) ※输出为A5的情况下，仅DC24V |
| 电缆 | 4芯或 2芯屏蔽（耐油）电缆 2m标准φ6mm |
| 质量 | 约300g（不包含电缆） |
| 配件 | 使用说明书（请指定日文或英文） 试验报告单1份 铝垫片1个（仅50Mpa产品带有铜垫片1个） |
型号选择
| 型号选择 | 核对 | 型号 | 规格 | |||
|---|---|---|---|---|---|---|
| 1.基本型式 | ○ | VPRF | 平面式中高压用压力传感器 ※连接螺丝 G3/8 | |||
| 2.模拟输出 ※防水端子箱型 仅能选择A6 |
- | - | 输出种类 | 响应频率 | 允许负载电阻 | 耗电量 |
| A2 | 1～5V | 500Hz | 5kΩ以上 | 约23mA | ||
| A3 | 4～20mA (4线式) |
DC24V:500Ω以下/ DC12V:250Ω以下 |
约40mA | |||
| A4 | 0～5V | 5kΩ以上 | 约23mA | |||
| A5 | 0～10V | 5kΩ以上 | 约23mA | |||
| A6 | 4～20mA (双线式) |
1kHz | DC24V:500Ω以下/ DC12V:150Ω以下 |
- | ||
| 3.校准量程 | - | - | 额定容量 | 校准量程的指定示例 | ||
| 参照右述 直接在 框内输入范围 |
1MPa | 1MPa(0～1)MPa | 0.5MPa(0～0.5)MPa | |||
| 2MPa | 2MPa(0～2)MPa | 1.5MPa(0～1.5)MPa | ||||
| 5MPa | 5MPa(0～5)MPa | 3MPa(0～3)MPa | ||||
| 10MPa | 10MPa(0～10)MPa | 7MPa(0～7)MPa | ||||
| 20MPa | 20MPa(0～20)MPa | 14MPa(0～14)MPa | ||||
| 50MPa | 50MPa(0～50)MPa | 35MPa(0～35)MPa | ||||
| 4.电缆连接形状 | 无填写 | 标准连接器 IP40等级 | ||||
| W | 防水连接器 IP56等级 | |||||
| S | 电缆直出 IP54等级 | |||||
| T | 防水端子箱型 IP55等级 ※仅输出A6适用、不附带电缆 | |||||
| 5.电源 | 4 | DC24V(±10%) | ||||
| 5 | DC12V(±10%) ※A5输出时不能选择 | |||||
| 6.电缆长度 | 2m | 2m 标准 | ||||
| 3m | 3m | |||||
| 5m | 5m | |||||
| 10m | 10m | |||||
| □□m | 其他长度 ※希望其他长度的尺寸时，请与本公司营业部联系 | |||||

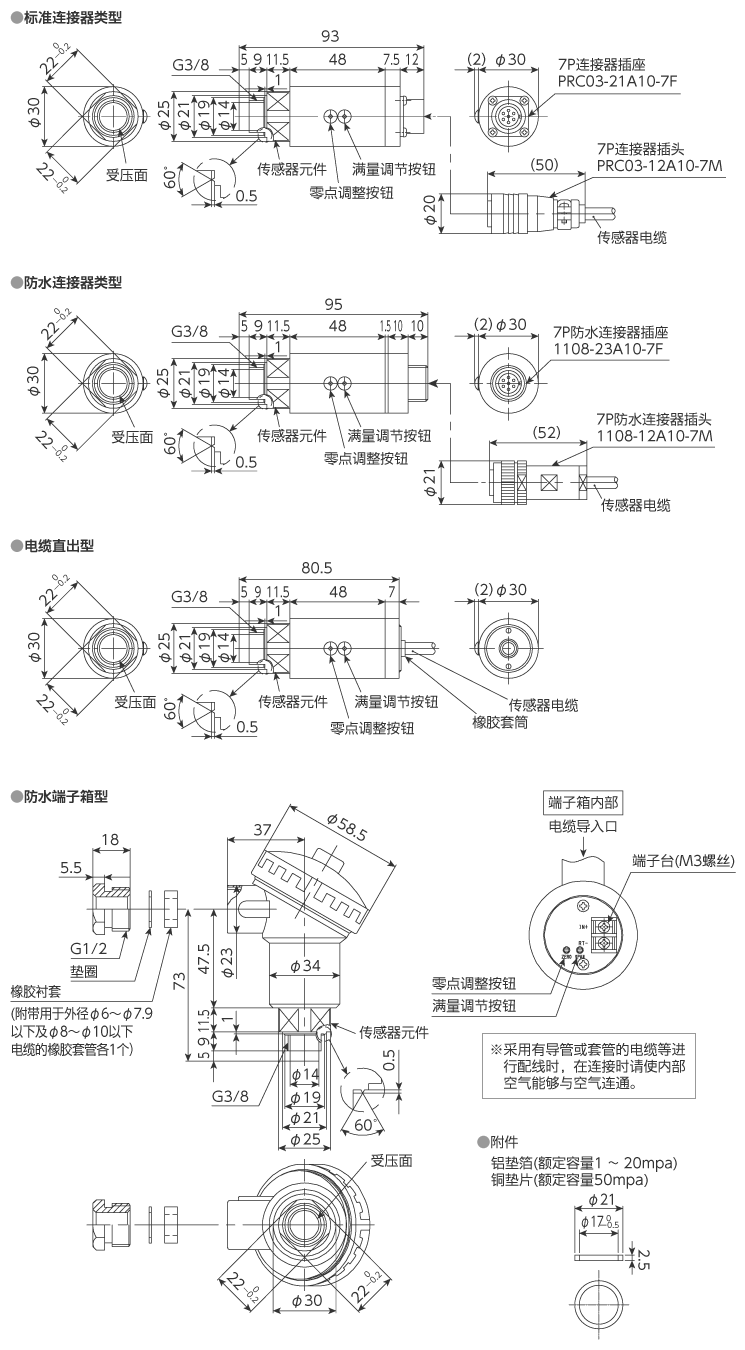

外形尺寸（单位：mm）
压力传感
