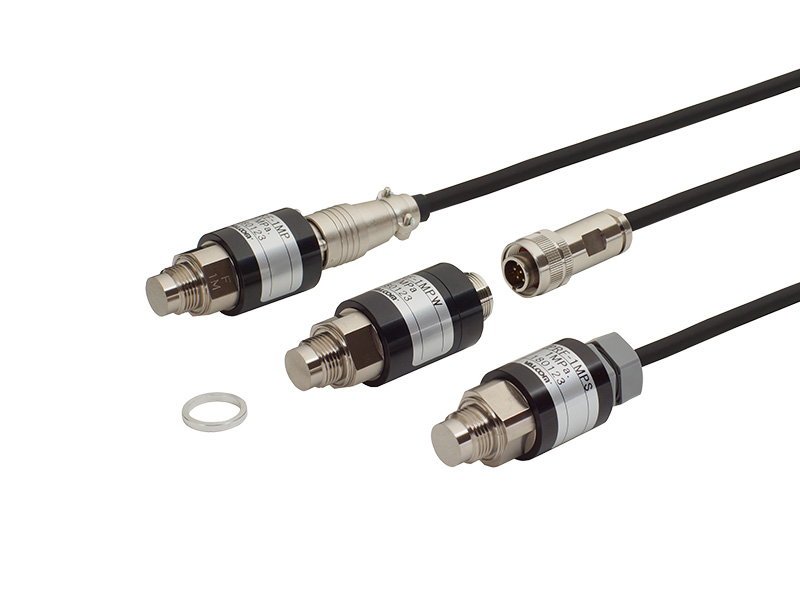

平面式中高压用压力传感器
VPRF series1MPa～50MPa
- 接液部为平面式（无导入口），不易发生堵塞，因此，最适用于粘性介质的测量
- 接液部采用完全不使用封入液的隔膜一体式结构，坚固、放心，使用寿命长
- 高精度(非线性±0.5%R.C.)
| 测量介质 | 水、油、气体等，不易腐蚀15-5PH（沉淀硬化不锈钢）的介质 |
|---|---|
| 测量种类 | 可进行正压的测量 |
| 额定容量 | 1～50MPa |
规格
| 额定输出 | 1.53±0.153mV/V（1MPa：1.07±0.153mV/V） |
|---|---|
| 非线性 | ±0.5%R.C. |
| 滞后 | ±0.5%R.C. |
| 推荐外加电压 | 5V以下 |
| 最大外加电压 | 10V |
| 输入阻抗 | 350±3.5Ω |
| 输出阻抗 | 350±5Ω |
| 绝缘阻抗 | 1000MΩ以上(DC50V) |
| 温度补偿范围（测量介质温度） | -10～50℃（不可结露、结冰） |
| 允许温度范围（测量介质温度） | -10～75℃（不可结露、结冰） |
| 允许过载 | 150%R.C. |
| 极限过载 | 300%R.C. |
| 零点的温度影响 | ±0.8%R.C./10℃ |
| 输出的温度影响 | ±0.8%R.C./10℃ |
| 推荐紧固扭矩 | 10～20N・m |
| 最大紧固扭矩 | 30N・m |
| 连接螺丝 | G3/8 |
| 受压接液部材质 | 15-5PH(沉淀硬化不锈钢) |
| 电缆 | 4芯屏蔽（耐油）电缆 3m标准 φ6mm |
| 质量 | 约200g（不包含电缆） |
| 配件 | 使用说明书（请指定日文或英文） 试验报告单1份 铝垫片1个（仅50Mpa产品带有铜垫片1个） |
型号选择 ※防爆产品请参考此处
| 型号选择 | 核对 | 型号 | 规格 |
|---|---|---|---|
| 1.基本型式 | ○ | VPRF | 平面式中高压用压力传感器 ※连接螺丝 G3/8 |
| 2.额定容量 | 1MP | 1MPa | |
| 2MP | 2MPa | ||
| 5MP | 5MPa | ||
| 10MP | 10MPa | ||
| 20MP | 20MPa | ||
| 50MP | 50MPa | ||
| 3.电缆连接形状 | 无填写 | 标准连接器 IP40等级 | |
| W | 防水连接器 IP56等级 | ||
| S | 电缆直出 IP54等级 | ||
| 4.电缆长度 | 3m | 3m 标准 | |
| 5m | 5m | ||
| 10m | 10m | ||
| □□m | 其他长度 ※希望其他长度的尺寸时，请与本公司营业部联系 |

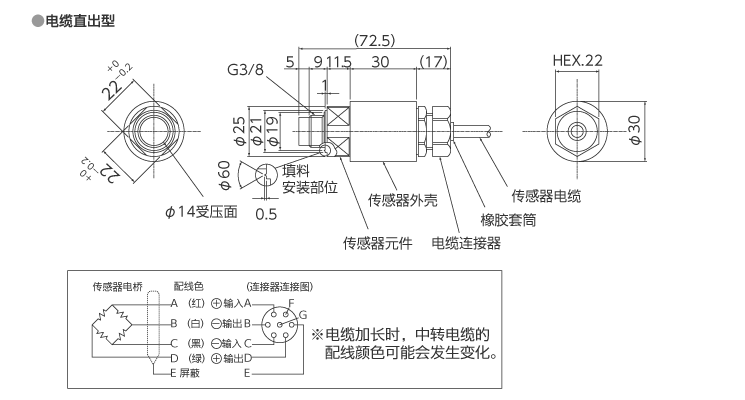

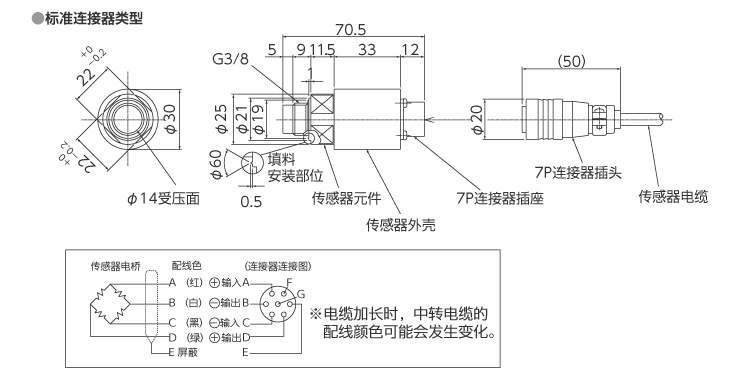

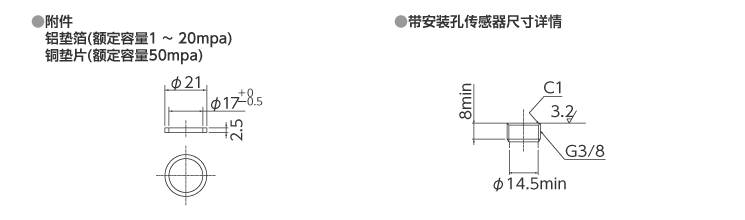

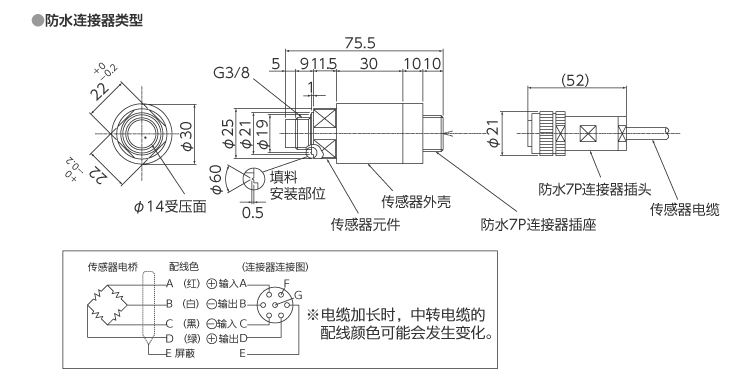

外形尺寸（单位：mm）
压力传感
