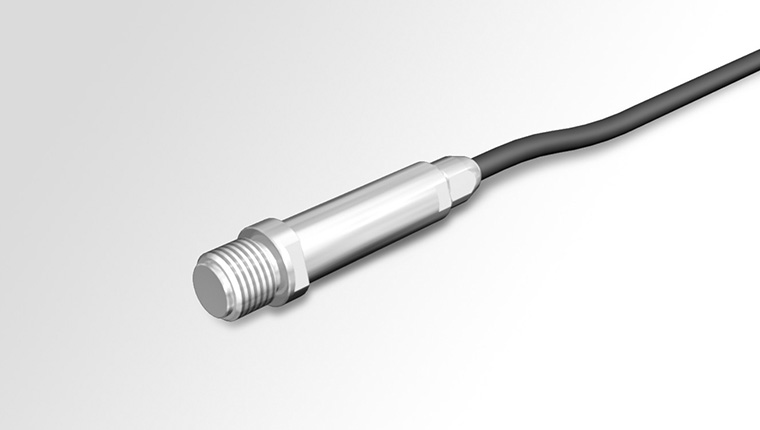

小型平面式低压用压力传感器
VPGFM series200kPa～1MPa
- 接液部为平面式（无导入口），不易发生堵塞，因此，最适用于粘性介质的测量
- 隔膜部分直径较小(G1/8)，因此也可以安装到较细的管路上
- 低压粘性媒体用
| 测量介质 | 不会腐蚀C1720(※1)的介质 |
|---|---|
| 测量种类 | 可测量正压 |
| 额定容量 | 200kPa～1MPa |
- （※1）主要由铍和铜组成的合金(铍铜)
规格
| 额定输出 | 200KPa:0.6mV/V以上 500KPa,1MPa:1mV/V±0.2% |
|---|---|
| 非线性 | ±1.5%R.C. |
| 滞后 | ±1.5%R.C. |
| 推荐外加电压 | 1～2V |
| 最大外加电压 | 3V |
| 输入阻抗 | 350Ω±10% |
| 输出阻抗 | 350Ω±10% |
| 绝缘阻抗 | 50MΩ以上(DC50V) |
| 温度补偿范围（测量介质温度） | 0～50℃（不可结露、结冰） |
| 允许温度范围（测量介质温度） | -10～60℃（不可结露、结冰） |
| 允许过载 | 150%R.C. |
| 极限过载 | 200%R.C. |
| 零点的温度影响 | ±2%R.C./10℃(200KPa:±3%R.C./10℃) |
| 输出的温度影响 | ±2%R.C./10℃(200KPa:±3%R.C./10℃) |
| 推荐紧固扭矩 | 7N・m |
| 最大紧固扭矩 | 10N・m |
| 连接螺丝 | G1/8 |
| 受压接液部材质 | 接液部:C1720 螺线部:SUS303 |
| 防护结构（主体） | IP54防护等级 |
| 电缆 | 4芯屏蔽塑料电缆 3m标准 φ4mm |
| 质量 | 约140g(包括3m电缆) |
| 配件 | 试验报告单1份 氟树脂密封胶带1个 |
型号选择
| 型号选择 | 核对 | 型号 | 规格 |
|---|---|---|---|
| 1.基本型式 | ○ | VPGFM | 小型平面式低压用压力传感器 ※连接螺丝：G1/8 |
| 2.额定容量 | 200KP | 200kPa | |
| 500KP | 500kPa | ||
| 1MP | 1MPa | ||
| 3.电缆连接形状 | ○ | 无填写 | 电缆直出 IP54防护等级 |
| 4.电缆长度 | ○ | 3m | 3m 标准 |

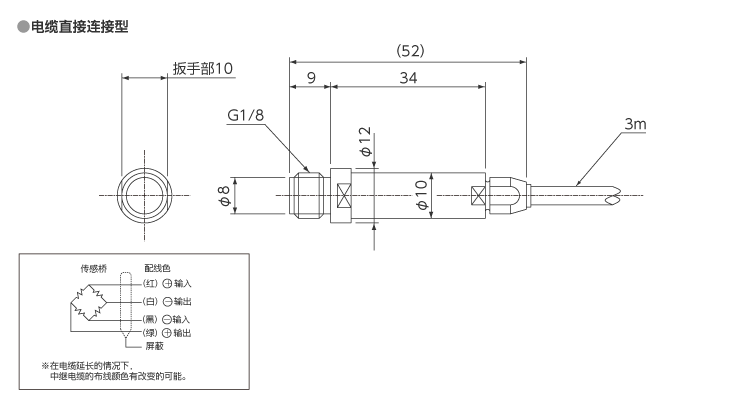

外形尺寸（单位：mm）
压力传感
