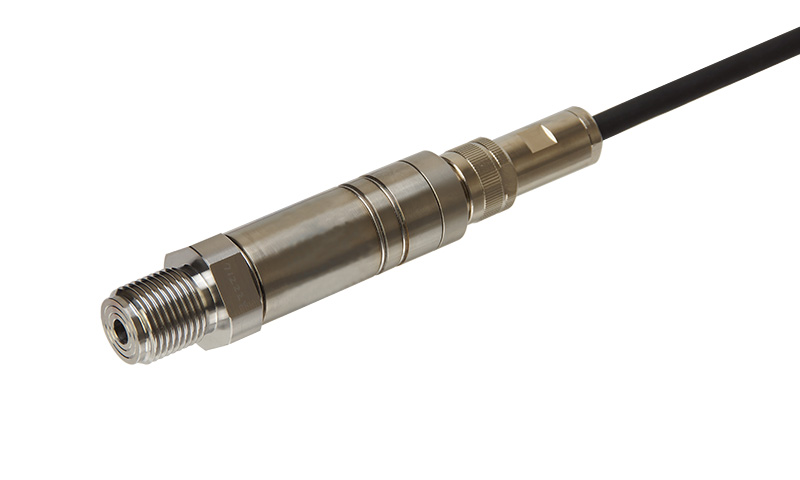

超高压高精度用压力传感器
VPG-2TH series200MPa
- 超高压・高精度(200MPa,非线性±0.2%R.C.)
- 防滴规格(IP55等级)
- 标准采用防水连接器和3m耐油电缆，增强了耐环境性
| 测量介质 | 水、油、气体等，不易腐蚀SUS630的介质 |
|---|---|
| 测量种类 | 可测量正压 |
| 额定容量 | 200MPa |
规格
| 额定输出 | 1.5mV/V ±(3000×10-6应变)±0.5%/R.C. |
|---|---|
| 非线性 | ±0.2%R.C. |
| 滞后 | ±0.2%R.C. |
| 推荐外加电压 | 1～10V |
| 最大外加电压 | 15V |
| 输入阻抗 | 350Ω±1.5% |
| 输出阻抗 | 350Ω±1.5% |
| 绝缘阻抗 | 500MΩ以上(DC50V) |
| 温度补偿范围（测量介质温度） | -10～70℃（不可结露、结冰） |
| 允许温度范围（测量介质温度） | -20～80℃（不可结露、结冰） |
| 允许过载 | 150%R.C. |
| 极限过载 | 200%R.C. |
| 零点的温度影响 | ±0.2%R.C./10℃ |
| 输出的温度影响 | ±0.1%R.C./10℃ |
| 推荐紧固扭矩 | 220N・m |
| 最大紧固扭矩 | 300N・m |
| 连接螺丝 | G1/2 |
| 受压接液部材质 | SUS630 |
| 电缆 | 4芯屏蔽（耐油）电缆 3m标准 φ6mm |
| 质量 | 约200g（不包含电缆） |
| 配件 | 试验报告单1份、铜密封件3个 |
型号选择
| 型号选择 | 核对 | 型号 | 规格 | |
|---|---|---|---|---|
| 1.基本型式 | ○ | VPG | 超高压高精度用压力传感器 ※连接螺丝：G1/2 | |
| 2.额定容量 | ○ | 2TH | 200MPa | |
| 3.电缆连接形状 | ○ | 无填写 | 防水连接器 相当于IP55 | |
| 4.电缆长度 | 3m | 3m 标准 | ||
| 5m | 5m | |||
| 10m | 10m | |||
| □□m | 其他长度 ※希望其他长度的尺寸时，请与本公司营业部联系 | |||

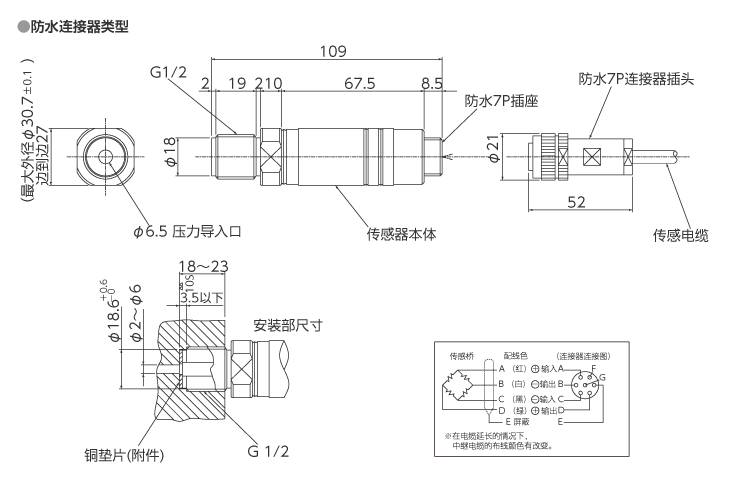

外形尺寸（单位：mm）
压力传感
