定制压力变送器
VMS series

50台起～／可以实现大批量低成本
定制的压力变送器（内置放大器压力传感器）

  • 高性价比的
    表现
  • 提供丰富的
    规格选择
  • 高精度、
    长期稳定工作

由专业的压力测量师制造的定制压力变送器。从丰富的范围、精度、输出信号中提供符合贵公司应用的规格。是省去不必要的费用，针对必要的规格特制的高性价比产品。

  • 按需要的规格生产。高性价比。
  • 可从多种规格中选择。
  • 使用寿命长，精度高，质量好。

请留意

  • 不能用于黏性流体
  • 防爆区域不能使用
  • 起订数量为50台起~

特長

  • 高精度全误差带（TEB）
  • 广泛的压力范围和使用温度范围
  • 传感器是一体结构，非常坚固（材质:17-4PH）
  • 应对CE、RoHS2
  • 应对IP65～67
  • 容许超负荷200％F.S.
  • 丰富的输出种类
  • 丰富的连接螺丝形状
  • 缆线接头种类可选择（也可以使用客户指定的连接器）

从订货到交货的流程

  1. 咨询
  2. 商谈·征询意见
  3. 指定型号（或我方提出方案）
  4. 提交评价用样品
  5. 根据评价结果必要时变更规格
  6. 量産
  7. 交货

征询意见项目

请提供以下内容以确定规格。

用途 ①用途、②流体的种类、③流体温度(℃)、④环境温度(℃)、⑤黏性的有无
数量 50台起～
额定压力
※−100～300kPa以上～100MPa
※绝对压力不可		 正压／连成压
额定圧力（单位：kPa、MPa、bar、mbar、psi、kgf/cm²、其他）
※日本国内用SI单位(kPa, MPa)以外不可选择
电源 DC10～30v、DC5V(输出0.5～4.5V，只适配I2C※1)
输出 4～20mA、1～5V、0～10V、0.5～4.5V、I2C※1、20mV/V、其他
从精度(1)、(2)、(3)中选择
※2：根据规格有限定条件
  1. (1) 非直线型，滞后，重复@25℃　从①②③④中选择
    ①±0.1%、②±0.25%、③±0.5%、④±1%
    TEB※3【±1.0%F.S. (−20～85℃)、±1.5%F.S. (−40～−20℃)、±1.5%F.S. (85～125℃)】
  2. (2) 非直线型，滞后，重复@25℃　从①②③中选择
    ①±0.25%F.S.、②±0.5%F.S.、③±1%F.S.
    零点，输出温度的影响　从①②③中选择
    ①±0.1%F.S./10℃、②±0.25%F.S./10℃、③±0.5%F.S./10℃
  3. (3) 其他
温度补偿范围 ※2 −40～125℃、−20～85℃
动作温度范围 ※2 −40～125℃
保存温度范围 ※2 −40～125℃
允许的超负荷 ※2 200%F.S.
极限过载 ※2 500%F.S.
稳定性 ±0.25%F.S./年
抗振性 ※2 196m/s²（10Hz～2kHz）、490m/s²（10Hz～2kHz）
抗冲击性 ※2 980m/s²（6msec or lower）、1960m/s²（6msec or lower）
防护等级 ※2 IP67（M12连接器、Pack连接器）、IP66（电线直出）、IP65（DIN连接器）
电线连接器 ※2
  1. ①M12
    M12
  2. ②电缆直出
    电缆直出
  3. ③Pack连接器
    Pack连接器
  4. ④DIN连接器 (DIN43650A)
    DIN连接器
  5. ⑤迷你DIN连接器
    迷你DIN连接器
  6. ⑥其他
材质·连接螺丝部材质 17-4PH（一体化结构）
连接螺丝
（M：外螺纹／F：内螺纹）		 R1/2 (M)、R1/4 (M/F)、R1/8 (M)、R3/8 (M/F)、G1/2 (M)、G1/4 (M/F)、G3/8 (M/F)、1/2NPT (M)、1/4NPT (M/F)、1/8NPT (M)、3/8NPT (M/F)、M10X1 (M)、M12X1 (M/F)、M14X1 (M/F)、M16X1.5 (M/F)、M20X1.5 (M/F)、M22X1.5 (M)、7/16-20UNF (M/F)、9/16-18UNF (M/F)、3/4-16UNF (M/F)、其他
※连接螺丝有不能根据压力范围选定的情况。
电缆线 □□m、可选指定前端连接器的有无·种类
阻尼器 ※5MPa以上可 φ0.7、φ0.5
禁油处理、禁水处理 禁油处理、禁水处理
适合欧洲认证 CE标记、RoHS2
其他 本司准备了各种文档相关的文件，请咨询本公司的营业部。

※1：I2C（Inter-Integrated Circuit）
※3：TEB（Total Error Band）

产品示例

参考示例1

  • 校准量程 −0.1～0.7MPa
    电源电压 12～30V DC
    模拟输出 0～10V（max：10.050V）
    常温精度
    （包含非线性/滞后/重复性）    		 ±0.5%F.S.（@25℃）
    补偿温度范围 −20～85℃
    允许温度范围 −40～125℃
    保存温度范围 −40～125℃
    允许过载 2
    极限过载 5
    稳定性 ±0.25%F.S.／年
    零点的温度影响 ±0.25%F.S.／10℃
    输出的温度影响 ±0.25%F.S.／10℃
    响应速度 ＜1.5ms
    防护等级 IP67防护等级（连接对方连接器时）
    膜片材质 17-4PH
    连接螺纹材质 17-4PH
    外壳材质 SUS304
    绝缘电阻 250V DC／＞100MΩ
    耐电压 100V AC（1分钟）
    质量 95g（只含本体）
    负载电阻 ≧2kΩ
    CE标志 符合EMC指令，符合欧洲RoHS指令

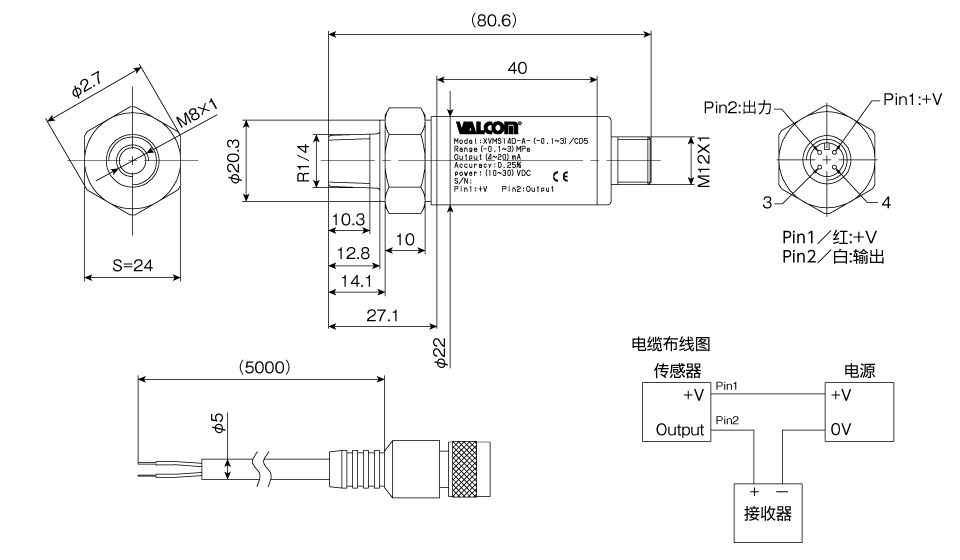

参考示例2

  • 校准量程 −0.1～3MPa
    电源电压 10～30V DC
    模拟输出 4～20mA
    常温精度
    （包含非线性/滞后/重复性）    		 ±0.25%F.S.（@25℃）
    补偿温度范围 −40～125℃
    允许温度范围 −40～125℃
    保存温度范围 −40～125℃
    允许过载 2
    极限过载 5
    稳定性 ±0.25%F.S.／年
    综合精度 ±1.5%F.S.（−40～−20℃）
    ±1.0%F.S.（−20～85℃）
    ±1.5%F.S.（85～125℃）
    响应速度 ＜1.5ms
    防护等级 IP67防护等级（连接对方连接器时）
    膜片材质 17-4PH
    连接螺纹材质 17-4PH
    外壳材质 SUS304
    绝缘电阻 250V DC／＞100MΩ
    耐电压 100V AC（1分钟）
    质量 105g（只含本体）
    负载电阻 11V　150Ω（最大）
    24V　500Ω（最大）
    CE标志 符合EMC指令，符合欧洲RoHS指令

参考示例3

  • 校准量程 0～50MPa
    电源电压 5V DC
    模拟输出 0.5～4.5V
    常温精度
    （包含非线性/滞后/重复性）    		 ±0.5%F.S.（@25℃）
    补偿温度范围 −20～85℃
    允许温度范围 −20～85℃
    保存温度范围 −20～85℃
    允许过载 2
    极限过载 5
    稳定性 ±0.5%F.S.／年
    零点的温度影响 ±0.25%F.S.／10℃
    输出的温度影响 ±0.25%F.S.／10℃
    响应速度 ＜1.5ms
    防护等级 IP67防护等级（连接对方连接器时）
    膜片材质 17-4PH
    连接螺纹材质 17-4PH
    外壳材质 SUS304
    绝缘电阻 ＞100MΩ (@250V DC)
    耐电压 100V AC（1分钟）
    质量 25g（只含本体）
    负载电阻 ≧2kΩ
    CE标志 符合EMC指令，符合欧洲RoHS指令

参考示例4

  • 校准量程 0～50MPa
    电源电压 5V DC
    模拟输出 0.5～4.5V
    常温精度
    （包含非线性/滞后/重复性）    		 ±0.5%F.S.（@25℃）
    补偿温度范围 −20～85℃
    允许温度范围 −20～85℃
    保存温度范围 −20～85℃
    允许过载 2
    极限过载 5
    稳定性 ±0.5%F.S.／年
    零点的温度影响 ±0.25%F.S.／10℃
    输出的温度影响 ±0.25%F.S.／10℃
    响应速度 ＜5ms
    防护等级 IP67防护等级（连接对方连接器时）
    膜片材质 17-4PH
    连接螺纹材质 17-4PH
    外壳材质 SUS304
    绝缘电阻 ＞100MΩ (@250V DC)
    耐电压 100V AC（1分钟）
    质量 25g（只含本体）
    负载电阻 ≧10kΩ
    CE标志 符合EMC指令，符合欧洲RoHS指令

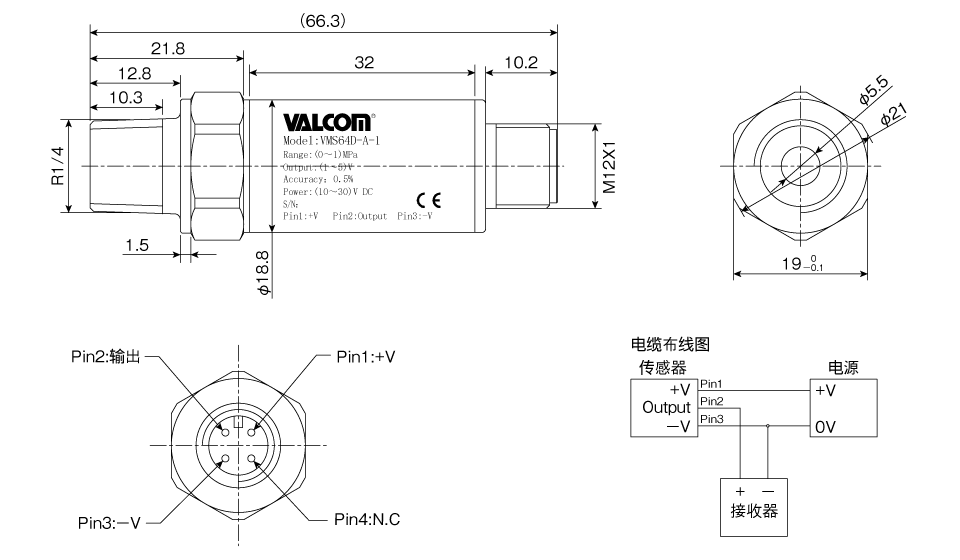

参考示例5

  • 校准量程 0～1MPa
    电源电压 10～30V DC
    模拟输出 4～20mA
    常温精度
    （包含非线性/滞后/重复性）    		 ±0.5%F.S.（@25℃）
    补偿温度范围 −20～85℃
    允许温度范围 −40～125℃
    保存温度范围 −40～125℃
    允许过载 2
    极限过载 5
    稳定性 ±0.25%F.S.／年
    零点的温度影响 0.25%F.S.／10℃
    输出的温度影响 0.25%F.S.／10℃
    响应速度 ＜1.5ms
    防护等级 IP67防护等级（只含本体）
    膜片材质 17-4PH
    连接螺纹材质 17-4PH
    外壳材质 SUS304
    绝缘电阻 ＞100MΩ (@250V DC)
    耐电压 100V AC（1分钟）
    质量 70g（只含本体）
    负载电阻 11V　150Ω（最大）
    24V　500Ω（最大）
    CE标志 符合EMC指令，符合欧洲RoHS指令

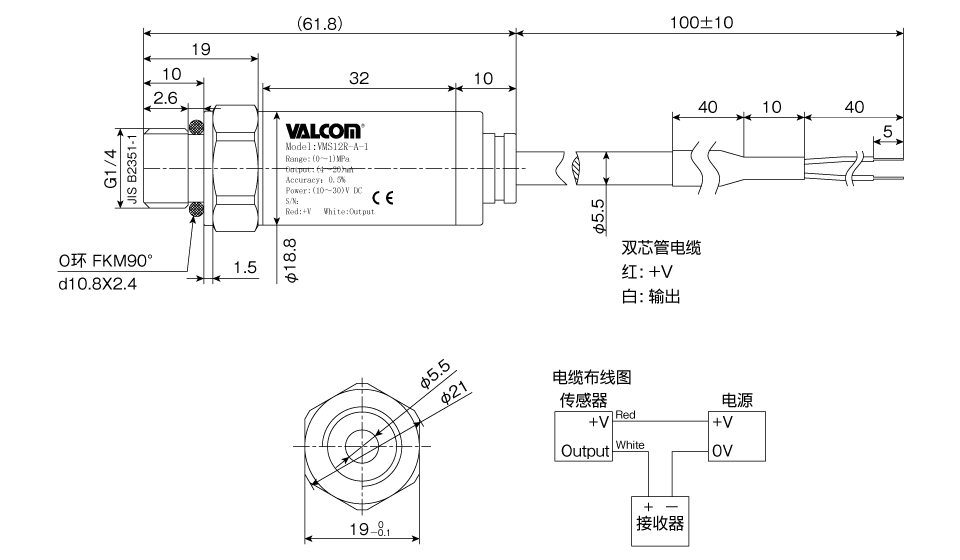

参考示例6

  • 校准量程 0～1MPa
    电源电压 10～30V DC
    模拟输出 1～5V
    常温精度
    （包含非线性/滞后/重复性）    		 ±0.5%F.S.（@25℃）
    补偿温度范围 −20～85℃
    允许温度范围 −40～125℃
    保存温度范围 −40～125℃
    允许过载 2
    极限过载 5
    稳定性 ±0.25%F.S.／年
    零点的温度影响 ±0.25%F.S.／10℃
    输出的温度影响 ±0.25%F.S.／10℃
    响应速度 ＜1.5ms
    防护等级 IP67防护等级（连接对方连接器时）
    膜片材质 17-4PH
    连接螺纹材质 17-4PH
    外壳材质 SUS304
    绝缘电阻 ＞100MΩ (@250V DC)
    耐电压 100V AC（1分钟）
    质量 70g（只含本体）
    负载电阻 ≧2kΩ
    CE标志 符合EMC指令，符合欧洲RoHS指令

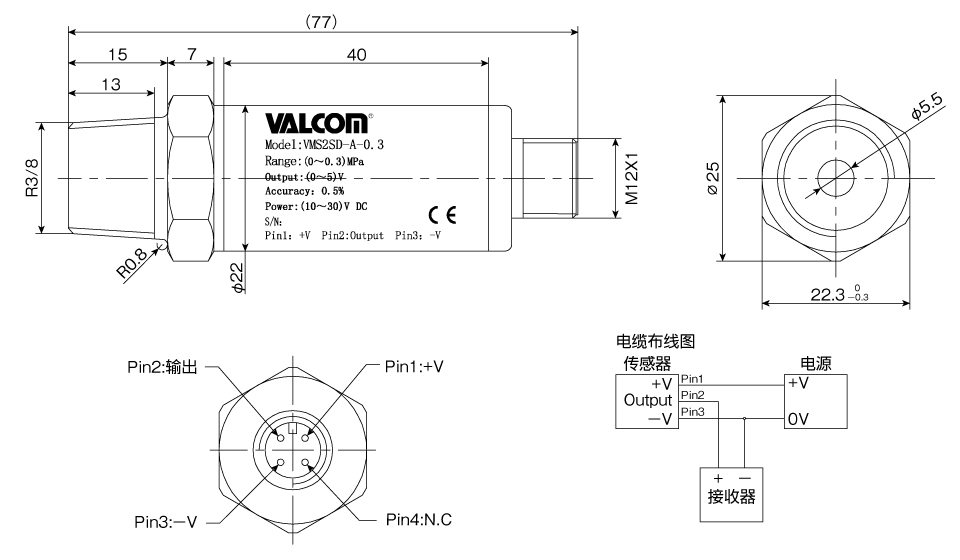

参考示例7

  • 校准量程 0～0.3MPa
    电源电压 10～30V DC
    模拟输出 0～5V
    常温精度
    （包含非线性/滞后/重复性）    		 ±0.5%F.S.（@25℃）
    补偿温度范围 −20～85℃
    允许温度范围 −40～125℃
    保存温度范围 −40～125℃
    允许过载 2
    极限过载 5
    稳定性 ±0.25%F.S.／年
    零点的温度影响 ±0.25%F.S.／10℃
    输出的温度影响 ±0.25%F.S.／10℃
    响应速度 ＜1.5ms
    防护等级 IP67防护等级（连接对方连接器时）
    膜片材质 17-4PH
    连接螺纹材质 17-4PH
    外壳材质 SUS304
    绝缘电阻 ＞100MΩ (@250V DC)
    耐电压 100V AC（1分钟）
    质量 95g（只含本体）
    负载电阻 ≧2kΩ
    CE标志 符合EMC指令，符合欧洲RoHS指令

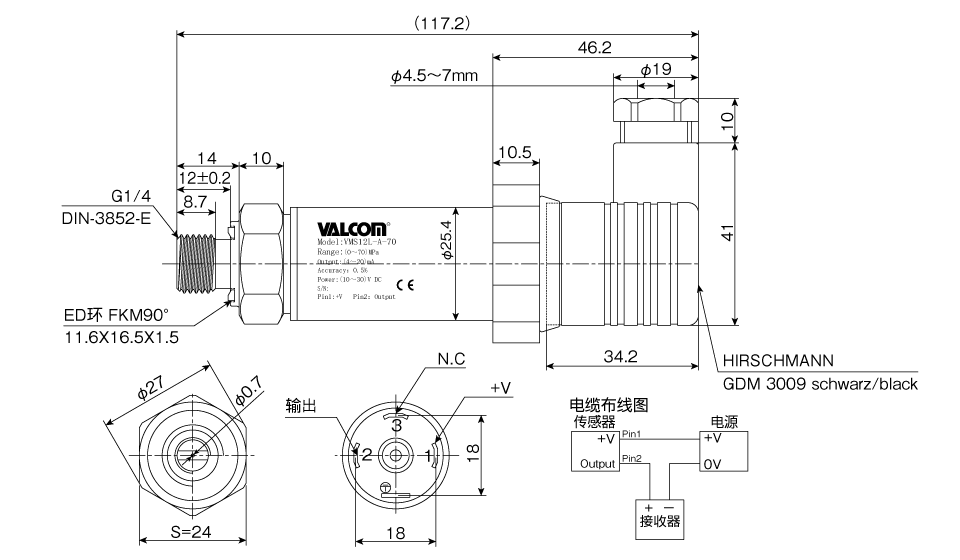

参考示例8

  • 校准量程 0～70MPa
    电源电压 10～30V DC
    模拟输出 4～20mA
    常温精度
    （包含非线性/滞后/重复性）    		 ±0.5%F.S.（@25℃）
    补偿温度范围 −20～85℃
    允许温度范围 −40～125℃
    保存温度范围 −40～125℃
    允许过载 2
    极限过载 5
    稳定性 ±0.25%F.S.／年
    零点的温度影响 0.25%F.S.／10℃
    输出的温度影响 0.25%F.S.／10℃
    响应速度 ＜1.5ms
    防护等级 IP65防护等级（只含本体）
    膜片材质 17-4PH
    连接螺纹材质 17-4PH
    外壳材质 SUS304
    绝缘电阻 ＞100MΩ (@250V DC)
    耐电压 100V AC（1分钟）
    质量 150g（只含本体）
    负载电阻 11V　150Ω（最大）
    24V　500Ω（最大）
    CE标志 符合EMC指令，符合欧洲RoHS指令

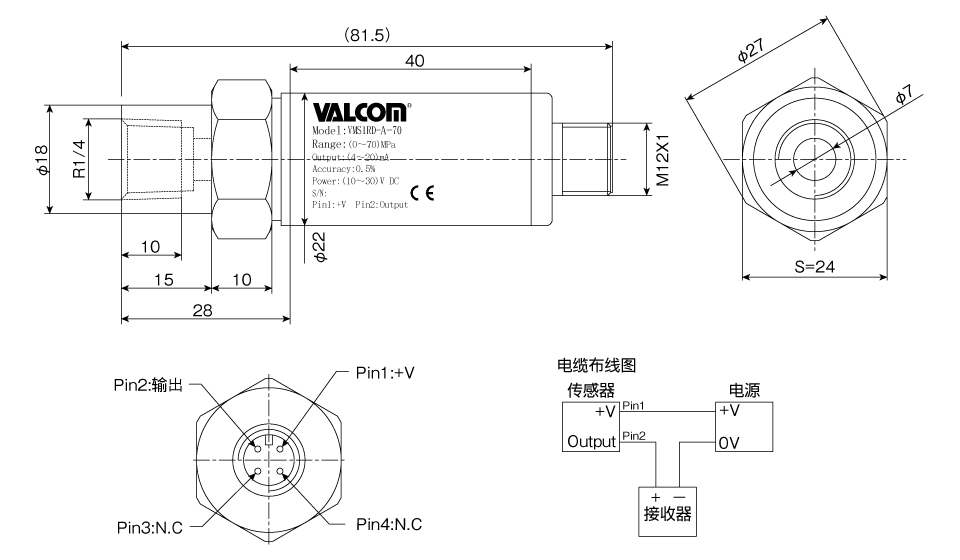

参考示例9

  • 校准量程 0～70MPa
    电源电压 10～30V DC
    模拟输出 4～20mA
    常温精度
    （包含非线性/滞后/重复性）    		 ±0.5%F.S.（@25℃）
    补偿温度范围 −20～85℃
    允许温度范围 −40～125℃
    保存温度范围 −40～125℃
    允许过载 2
    极限过载 5
    稳定性 ±0.25%F.S.／年
    零点的温度影响 0.25%F.S.／10℃
    输出的温度影响 0.25%F.S.／10℃
    响应速度 ＜1.5ms
    防护等级 IP67防护等级（连接对方连接器时）
    膜片材质 17-4PH
    连接螺纹材质 17-4PH
    外壳材质 SUS304
    绝缘电阻 ＞100MΩ (@250V DC)
    耐电压 100V AC（1分钟）
    质量 95g（只含本体）
    负载电阻 11V　150Ω（最大）
    24V　500Ω（最大）
    CE标志 符合EMC指令，符合欧洲RoHS指令

参考示例10

  • 校准量程 0～70MPa
    电源电压 10～30V DC
    模拟输出 4～20mA
    常温精度
    （包含非线性/滞后/重复性）    		 ±0.5%F.S.（@25℃）
    补偿温度范围 −20～85℃
    允许温度范围 −40～125℃
    保存温度范围 −40～125℃
    允许过载 2
    极限过载 5
    稳定性 ±0.25%F.S.／年
    零点的温度影响 ±0.25%F.S.／10℃
    输出的温度影响 ±0.25%F.S.／10℃
    响应速度 ＜1.5ms
    防护等级 IP65防护等级（只含本体）
    膜片材质 17-4PH
    连接螺纹材质 17-4PH
    外壳材质 SUS304
    绝缘电阻 ＞100MΩ (@250V DC)
    耐电压 100V AC（1分钟）
    质量 105g（只含本体）
    负载电阻 11V　150Ω（最大）
    24V　500Ω（最大）
    CE标志 符合EMC指令，符合欧洲RoHS指令

参考示例11

  • 校准量程 0～70MPa
    电源电压 10～30V DC
    模拟输出 4～20mA
    常温精度
    （包含非线性/滞后/重复性）    		 ±0.5%F.S.（@25℃）
    补偿温度范围 －20～85℃
    允许温度范围 −40～125℃
    保存温度范围 −40～125℃
    允许过载 2
    极限过载 5
    稳定性 ±0.25%F.S.／年
    零点的温度影响 ±0.25%F.S.／10℃
    输出的温度影响 ±0.25%F.S.／10℃
    响应速度 ＜1.5ms
    防护等级 IP67防护等级（连接对方连接器时）
    膜片材质 17-4PH
    连接螺纹材质 17-4PH
    外壳材质 SUS304
    绝缘电阻 ＞100MΩ (@250V DC)
    耐电压 100V AC（1分钟）
    质量 95g（只含本体）
    负载电阻 11V　150Ω（最大）
    24V　500Ω（最大）
    CE标志 符合EMC指令，符合欧洲RoHS指令

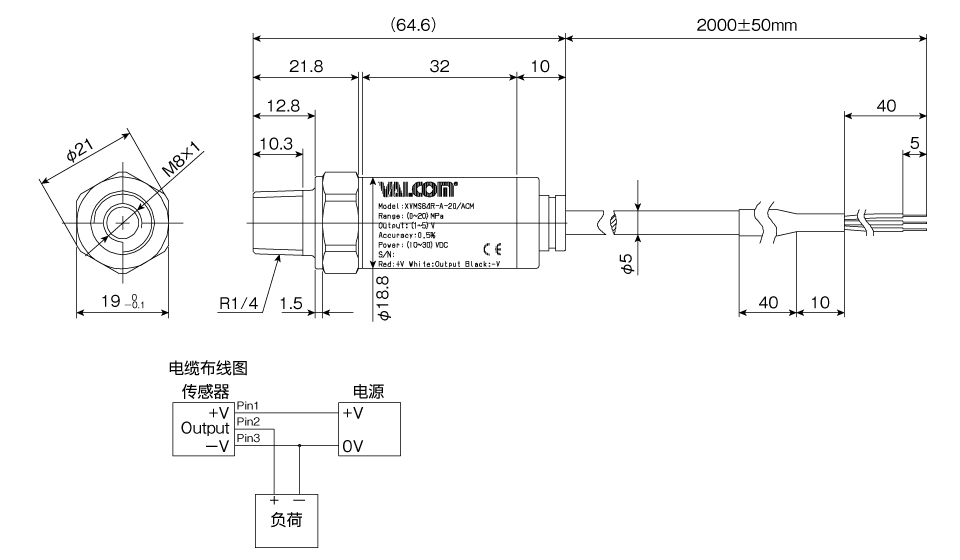

参考示例12

  • 压力量程 0～20MPa
    电源电压 10～30V DC
    模拟输出 1～5V
    精度（包含非线性/滞后/重复性） ±0.5%F.S.（@25℃）
    补偿温度范围 −20～85℃
    动作温度范围 −40～125℃
    保存温度范围 −40～125℃
    允许过载 2
    极限过载 5
    稳定性 ±0.25%F.S.／年
    零点的温度影响 ±0.5%F.S.／10℃
    输出的温度影响 ±0.5%F.S.／10℃
    抗冲击性能 980m/s²（11msec以下）
    防振性 196m/s²（10Hz～2kHz）
    响应性 ＜1.5ms
    防护等级 IP66（本体）
    膜片材质 17-4PH
    连接螺纹材质 17-4PH
    外壳材质 SUS304
    绝缘电阻 ＞100MΩ (@250V DC)
    耐电压 100V AC（1分钟）
    质量 70g（只含本体）
    负载电阻 ≧2kΩ
    耗电量 5mA（Max）
    CE标志 符合EMC指令，符合欧洲RoHS指令
