一部额定容量生产结束

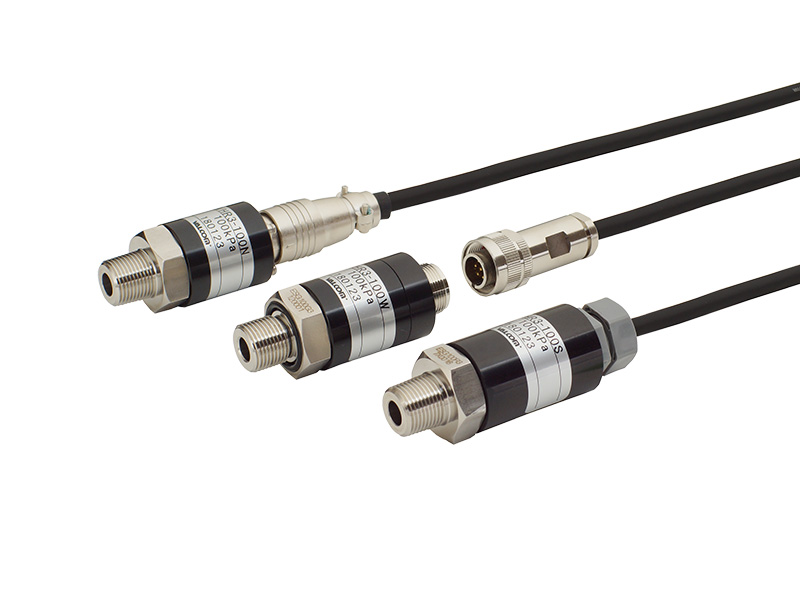

低压用压力传感器（接液部Hastelloy哈氏合金C-22同级材料）
VHR3(G3) series50kPa
50kPa abs
50kPa abs
- 隔膜材料采用Hastelloy哈氏合金C-22同等材料，实现了高耐腐蚀性能
- 采用隔膜结构，在低压侧也能实现高精度测量（非线性±0.2%R.C.)
- 备有表压基准与绝对压力基准
| 测量介质 | 水、油、气体等不会腐蚀Hastelloy哈氏合金C-22同等材料＋SUS316L的介质 |
|---|---|
| 测量种类 | 可进行正压、连成压、负压及绝对压力的测量 |
| 额定容量 | 50kPa及50kPa abs |
规格
| 额定输出 | 50kPa:100±40mV/mA |
|---|---|
| 非线性 | ±0.2%R.C. |
| 滞后 | ±0.1%R.C. |
| 推荐外加电流 | 1mA |
| 最大外加电流 | 1.5mA |
| 输入阻抗 | 4±1.5kΩ |
| 输出阻抗 | 4±1.5kΩ |
| 绝缘阻抗 | 100MΩ以上(DC50V) |
| 温度补偿范围 （测量介质温度） |
0～70℃(不可结露、结冰) |
| 允许温度范围 （测量介质温度） |
-20～120℃(不可结露、结冰) |
| 允许过载 | 300%R.C.（表压：负压侧 100%R.C.） |
| 极限过载 | 400%R.C.（表压：负压侧 100%R.C.） |
| 零点的温度影响 | ±1%R.C./0～70℃(相对于25℃) |
| 输出的温度影响 | ±1%R.C./0～70℃(相对于25℃) |
| 推荐紧固扭矩 | 20N・m |
| 最大紧固扭矩 | 30N・m |
| 连接螺丝 | 可选择R3/8或G3/8 |
| 受压接液部材质 | SUS316L(隔膜部：Hastelloy哈氏合金C-22同等材料) |
| 电缆(※1) | 4芯屏蔽电缆 3m标准 φ6mm |
| 质量 | 约200g(不包含电缆) |
| 配件 | 试验报告单1份、P-20 ４种D 1个（仅G螺丝） |
- （※1）防水连接器、电缆直出型的校准量程在表压 500kPa以下时 使用φ6.5-4芯或 φ6-2芯（仅过程输出）带有屏蔽套管的电缆
型号选择
| 型号选择 | 核对 | 型号 | 规格 | |
|---|---|---|---|---|
| 1.基本型式 | VHR3 | 低压用（隔膜材质Hastelloy哈氏合金C-22同等材料）压力传感器 ※电缆连接：R3/8 | ||
| VHG3 | 低压用（隔膜材质Hastelloy哈氏合金C-22同等材料）压力传感器 ※电缆连接：G3/8 | |||
| 2.额定容量 | 50 | 表压:50kPa | (※1)选择防水连接器、电缆直出时 φ6.5mm 使用带套管的电缆 |
|
| 50A | 绝对压力:50kPa abs | |||
| 100 | 表压:100kPa | (※1)选择防水连接器、电缆直出时 φ6.5mm 使用带套管的电缆 |
||
| 200 | 表压:200kPa | |||
| 500 | 表压:500kPa | |||
| 700 | 表压:700kPa | |||
| 5000 | 表压:5000kPa | |||
| 100A | 绝对压力:100kPa abs | |||
| 200A | 绝对压力:200kPa abs | |||
| 500A | 绝对压力:500kPa abs | |||
| 700A | 绝对压力:700kPa abs | |||
| 【100～700kPa、100～700kPa abs: 生产结束】 替代机型：【VAR3(G3)】 |
||||
| 3.电缆连接形状 | N | 标准连接器 IP40防护等级 | ||
| W | 防水连接器 IP56防护等级 | |||
| S | 电缆直出 IP54防护等级 | |||
| 4.电缆长度 | 3m | 3m 标准 | ||
| 5m | 5m | |||
| 10m | 10m | |||
| □□m | 其他长度 ※希望其他长度的尺寸时，请与本公司营业部联系 | |||

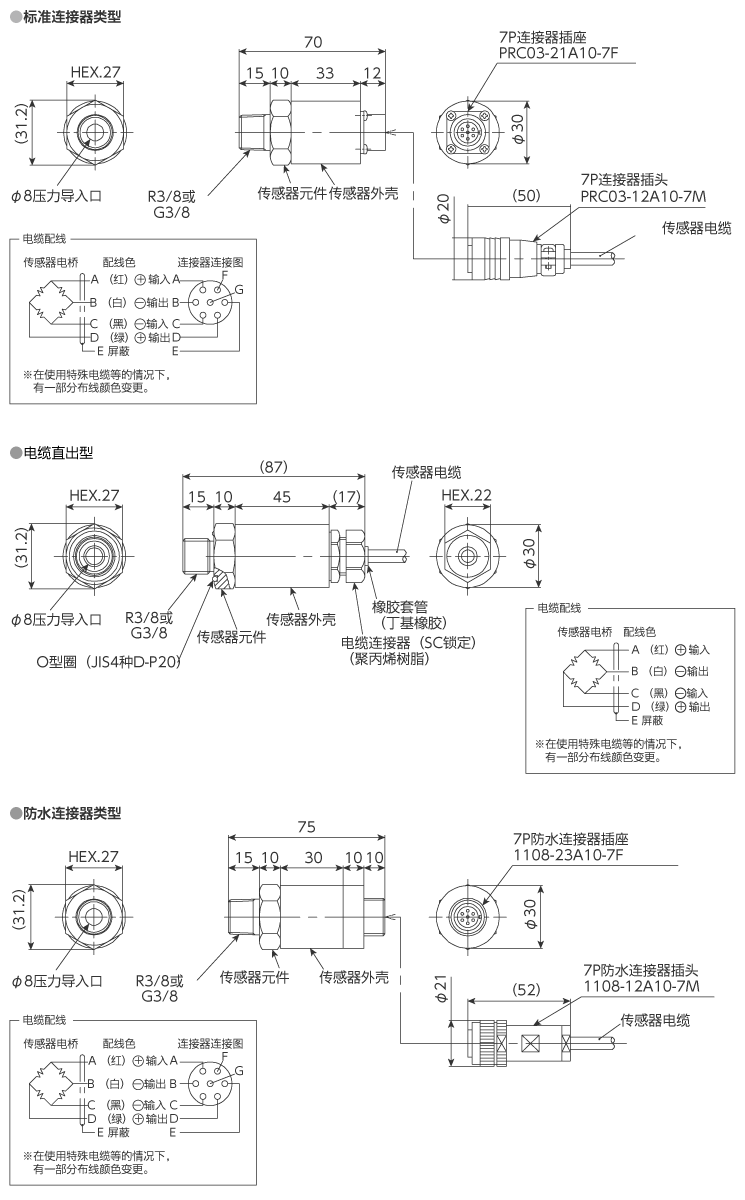

外形尺寸（单位：mm）
压力传感
