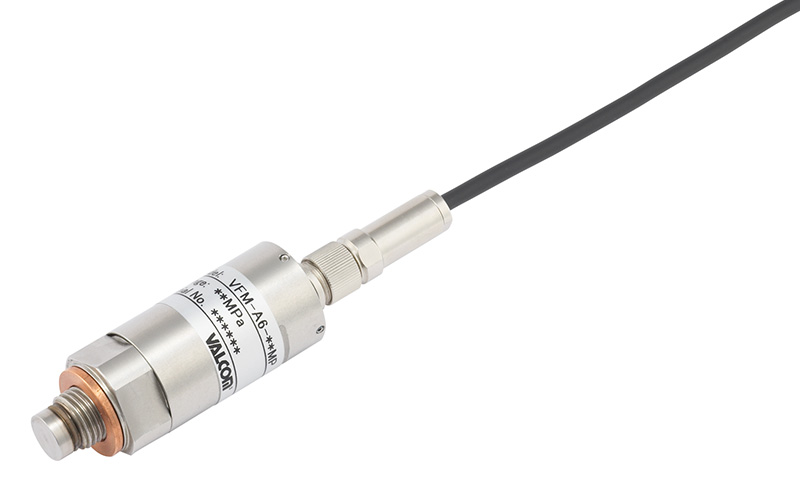

G1/4平面式放大器内置传感器
VFM series1MPa～20MPa
- 小型（螺纹部位G1/4）
- 接液部为平面式（无导入口），不易发生堵塞，因此，最适用于粘性介质的测量
- 接液部采用完全不使用封入液的隔膜一体式结构，坚固、放心，使用寿命长
| 测量介质 | 水、油、气体等，不易腐蚀SUS630的介质 |
|---|---|
| 测量种类 | 可测量正压 |
| 测量范围 | 额定容量1～20MPa |
| 输出种类 | 4～20mA(双线式) |
规格
| 精度(0～60℃)(※1) | ±1.0%R.O. |
|---|---|
| 零点的温度影响 | ±0.8%R.O./10℃ |
| 输出的温度影响 | ±0.8%LOAD/10℃ |
| 温度补偿范围（测量介质温度） | 0～60℃（不可结露） |
| 允许温度范围（测量介质温度） | -20～60℃（不可结露） |
| 允许过载 | 150%R.C. |
| 绝缘阻抗 | 1000MΩ以上(外加DC50V时) |
| 受压接液部材质 | SUS630 |
| 连接螺丝 | G1/4 |
| 推荐紧固扭矩 | 20N･m |
| 最大紧固扭矩 | 30N･m |
| 电源 | DC24V(11～28V) |
| 电缆 | φ4.7-2芯屏蔽电缆 |
| 质量 | 约100g（不包含电缆） |
| 配件 | 使用说明书（请指定日文或英文） 试验报告单1份、铜垫片 |
| 选配(※2) | VFM用铝垫片 |
- （※1）精度用（非线性＋滞后）来表示。
- （※2）标准配置中不附带。请与本公司营业部联系。
本质安全防爆用型式的选择
| 型号选择 | 核对 | 型号 | 规格 | ||||
|---|---|---|---|---|---|---|---|
| 1.基本型式 | ○ | VFM | G1/4平面式放大器内置传感器 (标配：附带铜垫片) (选配：VFM用铝垫片) |
||||
| 2.模拟输出 | - | - | - | 输出种类 | 响应频率 | 允许负载电阻 | 耗电量 |
| A6 | 本质安全防爆认证 | 4～20mA (双线式) |
1kHz | DC24V:500Ω 以下 |
- | ||
| M6 | 同上（与防爆显示器MTL661组合时的形式） | ||||||
| 3.校准量程 | - | - | 额定容量 | 校准量程的指定示例 | |||
| 参照右述 直接在 框内输入范围 |
1MPa(※3) | 1MP(0～1)MPa | |||||
| 2MPa | 2MP(0～2)MPa | ||||||
| 5MPa | 5MP(0～5)MPa | ||||||
| 10MPa | 10MP(0～10)MPa | ||||||
| 20MPa | 20MP(0～20)MPa | ||||||
| 电缆连接形状 | ○ | - | 标准连接器 IP64等级 | ||||
| 5.电缆长度 | 请从下述【电缆选择表】中指定 | ||||||
- ※防爆显示器的显示缩放设定到“0～100%”。
常规型号的选择
| 型号选择 | 核对 | 型号 | 规格 | ||||
|---|---|---|---|---|---|---|---|
| 1.基本型式 | ○ | VFM | G1/4平面式放大器内置传感器 (标配：附带铜垫片) (选配：VFM用铝垫片) |
||||
| 2.模拟输出 | - | - | - | 输出种类 | 响应频率 | 允许负载电阻 | 耗电量 |
| ○ | A6 | 放大器内置传感器 | 4～20mA(双线式) | 1kHz | DC24V:500Ω以下 | - | |
| 3.校准量程 | - | - | 额定容量 | 校准量程的指定示例 | |||
| 参照右述 直接在 框内输入范围 |
1MPa | 1MPa(0～1)MPa | |||||
| 2MPa | 2MPa(0～2)MPa | ||||||
| 5MPa | 5MPa(0～5)MPa | ||||||
| 10MPa | 10MPa(0～10)MPa | ||||||
| 20MPa | 20MPa(0～20)MPa | ||||||
| 电缆连接形状 | ○ | - | 标准连接器 IP64等级 | ||||
| 4.电源 | ○ | 4 | DC24V(11～28V) | ||||
| 5.电缆长度 | 请从下述【电缆选择表】中指定 ※只能选择连接器电缆 | ||||||
电缆选择表
| 连接器电缆 | ||
|---|---|---|
| 型号 | 长度 | 规格 |
| VFM-ER04-22AWG-2M | 2m | φ4.7 AWG22×2芯编织 屏蔽耐油电缆 |
| VFM-ER04-22AWG-3M | 3m | |
| VFM-ER04-22AWG-5M | 5m | |
| VFM-ER04-22AWG-10M | 10m | |
| 防爆显示器～安全栅之间电缆 | ||
| 型号 | 长度 | 规格 |
| VFM-DP-22AWG-2M | 2m | φ4.7 AWG22×2芯编织 屏蔽耐油电缆 |
| VFM-DP-22AWG-3M | 3m | |
| VFM-DP-22AWG-5M | 5m | |
| VFM-DP-22AWG-10M | 10m | |

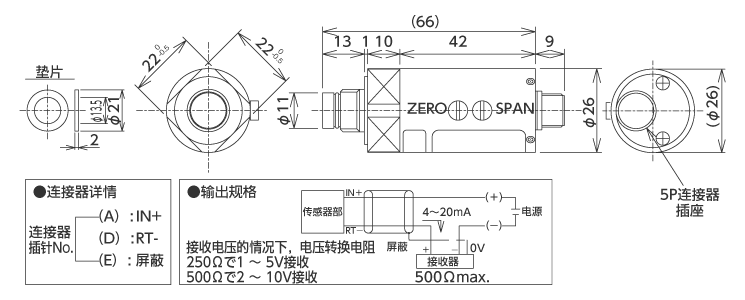

外形尺寸（单位：mm）
