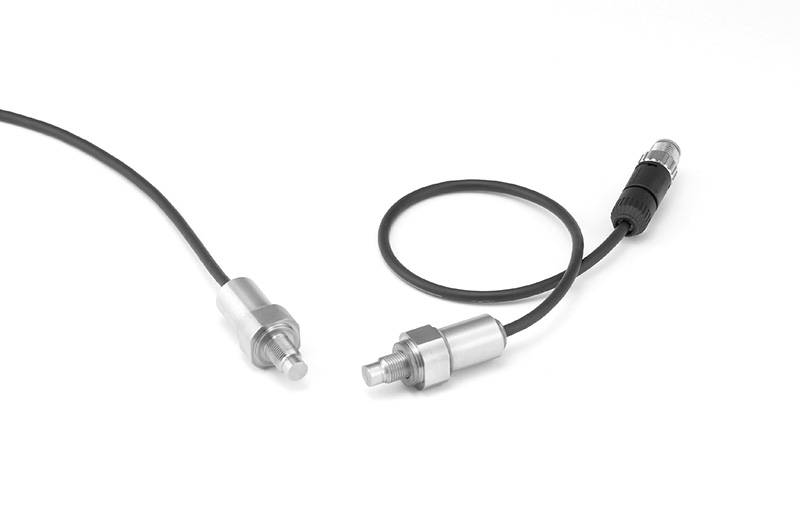

G1/8小型平面隔膜型压力传感器
VF series1MPa～50MPa
- 小型(螺纹部位G1/8)
- 高精度(非线性±0.5%R.O.)
- 接液部为平面式（无导入口），不易发生堵塞，因此，最适用于粘性介质的测量
- 接液部采用完全不使用封入液的隔膜一体式结构，坚固、放心，使用寿命长
| 测量介质 | 水、油、气体等，不易腐蚀SUS630的介质 |
|---|---|
| 测量种类 | 可测量正压 |
| 额定容量 | 1～50MPa |
规格
| 额定输出 | 0.5～1.2mV/V |
|---|---|
| 非线性 | ±0.5%R.O. |
| 滞后 | ±0.5%R.O. |
| 推荐外加电压 | 6V |
| 最大外加电压 | 10V |
| 零点平衡 | ±0.6mV/V |
| 输入阻抗 | 350±10Ω |
| 输出阻抗 | 350±10Ω |
| 絶縁抵抗(※1) | 100MΩ以上 |
| 温度补偿范围（测量介质温度） | 0～70℃（不可结露、结冰） |
| 允许温度范围（测量介质温度） | -5～80℃（不可结露、结冰） |
| 允许过载 | 150%R.C. |
| 零点的温度影响 | ±0.8%R.O./10℃ |
| 输出的温度影响 | ±0.8%R.O./10℃ |
| 受压接液部材质 | SUS630 |
| 防护等级 | IP65防护等级 |
| 电缆 | 4.5-4芯屏蔽电缆 |
| 质量 | 50g（不包含电缆） |
| 配件 | 铜垫片1個 |
- （※1）外加电压50V
型号选择
| 型号选择 | 核对 | 型号 | 规格 |
|---|---|---|---|
| 1.基本型式 | ○ | VF | 小型平面隔膜型压力传感器 |
| 2.额定容量 | 01MP | 1MPa | |
| 02MP | 2MPa | ||
| 05MP | 5MPa | ||
| 10MP | 10MPa | ||
| 20MP | 20MPa | ||
| 35MP | 35MPa | ||
| 50MP | 50MPa | ||
| 3.电缆长度 | 3m | 3m 标准 | |
| □□m | 其他长度 ※希望其他长度的尺寸时，请与本公司营业部联系 |

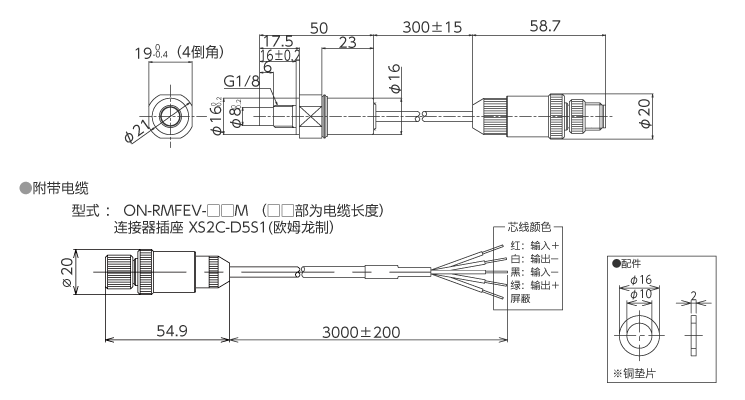

外形尺寸（单位：mm）
