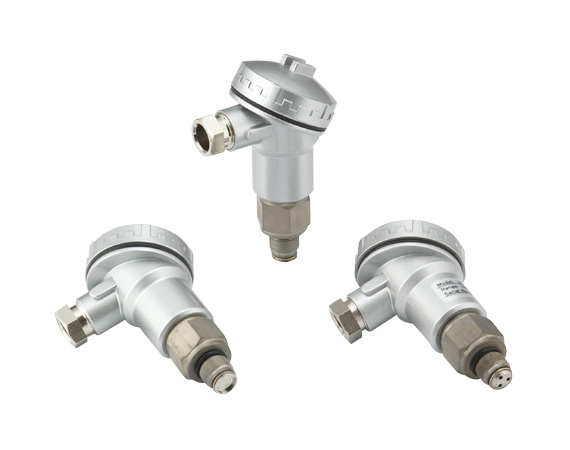

中高压用小型放大器内置压力传感器（端子箱）
VESIM□□T series1MPa～50MPa
- 由于采用了隔膜盖，因此最适用于存在急剧压力变化的场所
- 较高的耐环境性（广泛的温度补偿范围/防护结构：IPx5等级）
| 测量介质 | 水、油、气体等不会腐蚀SUS304的介质 |
|---|---|
| 测量种类 | 可测量正压 |
| 测量范围 | 额定容量1～50MPa |
| 输出种类 | 4～20mA（双线式） |
规格
| 非线性 | ±0.5%R.C.以下 |
|---|---|
| 滞后 | ±0.5%R.C.以下 |
| 综合精度 | ±3.0%R.C.以下(-10～55℃) |
| 温度补偿范围（测量介质温度） | -10～55℃ |
| 允许温度范围（测量介质温度） | -10～55℃(0～95%R.H. 不可结露、结冰) |
| 响应性 | 10msec.以下 |
| 允许负载电阻 | 11.5V:150Ω MAX./24V:500Ω MAX |
| 允许过载 | 150%R.C. |
| 接液部材质 | 1～5MPa：SUS304+氧化锆+SUS316L 10～50MPa：SUS304+氧化锆 |
| 绝缘阻抗 | 10MΩ以上(DC50V) |
| 连接螺丝 | G3/8 |
| 紧固扭矩 | 68.6N・m以下 |
| 耐水性 | IP×5等级 |
| 电源［耗电量］ | DC12V，DC24V(10～26.5V) |
| 质量 | 约300g |
| 配件 | 使用说明书（请指定日文或英文） 试验报告单1份 P-14 1种A 1个 电缆导入口密封组件 电缆外径φ8以下用密封圈×1 电缆外径φ10以下用密封圈×1 垫圈×1 |
- ※ 综合精度用（非线性＋滞后＋温度特性）来表示。
型号选择
| 型号选择 | 核对 | 型号 | 规格 | |||
|---|---|---|---|---|---|---|
| 1.基本型式 | ○ | VES | 中高压用小型放大器内置压力传感器 ※电缆长度：G3/8 |
|||
| 2.模拟输出 | - | - | 输出种类 | 响应频率 | 允许负载电阻 | 耗电量 |
| ○ | I | 4～20mA (双线式) |
200Hz | DC24V:500Ω以下 /DC11.5V:150Ω以下 |
- | |
| 3.校准量程 | - | - | 额定容量 | 校准量程的指定示例 | ||
| M01 | 1MPa | (0～1)MPa | ||||
| M03 | 3MPa | (0～3)MPa | ||||
| M05 | 5MPa | (0～5)MPa | ||||
| M10 | 10MPa | (0～10)MPa | ||||
| M20 | 20MPa | (0～20)MPa | ||||
| M35 | 35MPa | (0～35)MPa | ||||
| M50 | 50MPa | (0～50)MPa | ||||
| 4.电缆连接形状 | ○ | T | IPx5等级 不含电缆 | |||
| 5.转换接头（选配） | G3NF-R2M-S3 | G3/8 → R1/4转换接头 选配 | ||||
| G3NF-R3M-S3 | G3/8 → R3/8转换接头 选配 | |||||
| G3NF-R2M-S4/05 | G3/8 → R1/4转换接头 导入口φ0.5 孔板型 | |||||
| G3NF-R3M-S4/05 | G3/8 → R3/8转换接头 导入口φ0.5 孔板型 | |||||

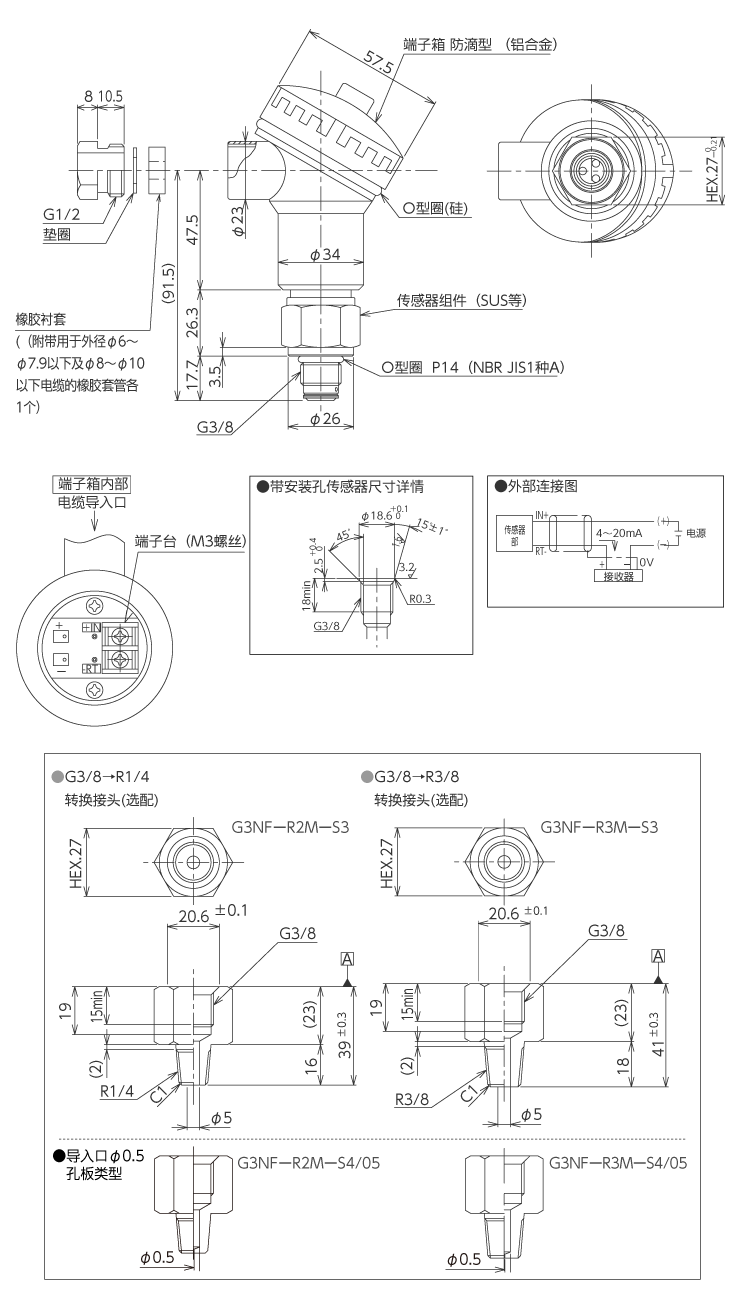

外形尺寸（单位：mm）
压力传感
