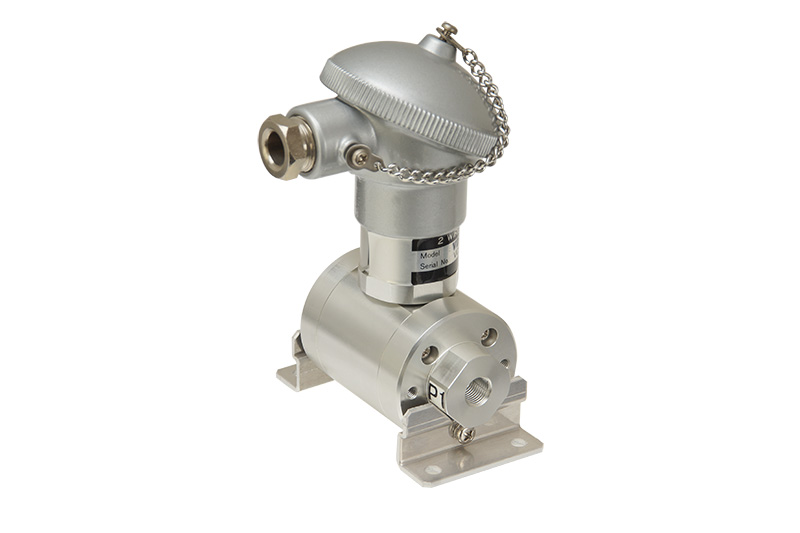

微差压用放大器内置压力传感器
VDP4N series2.5kPa～7kPa
- 可以测量最小1.25kPa的压差(最大7kPa)
- 方便安装的紧凑形状
| 测量介质 | 空气、氮气、氩气等非活性气体(非腐蚀性气体)专用 |
|---|---|
| 测量种类 | 可在正压、连成压下测量 |
| 测量范围 | 能够在额定容量2.5～7kPa(校准量程1.25～7kPa)的范围内指定 校准量程请指定额定容量50%以上的输出范围 |
| 输出种类 | 4～20mA (双线式) |
规格
| 非线性 | 2.5kPa：±1%R.C. 7kPa：±0.5%R.C. |
|---|---|
| 滞后 | ±0.2%R.C. |
| 温度补偿范围（测量介质温度） | 2.5kPa：-30～85℃（不可结露、结冰） 7kPa：-20～85℃（不可结露、结冰） |
| 允许温度范围（测量介质温度） | -20～85℃(2.5kPa：-30～85℃)（不可结露、结冰） |
| 零点的温度影响 | 2.5kPa：±3%R.C./0～50℃(※1) 7kPa：±2%R.C./0～50℃(※1) |
| 输出的温度影响 | 2.5kPa：±3%R.C./0～50℃(※1) 7kPa：±2%R.C./0～50℃(※1) |
| 允许过载 | 200%R.C.(片耐圧) |
| 绝缘阻抗 | 50MΩ以上(DC50V) |
| 受压接液部材质 | 5052铝材(受压部：半導体) |
| 连接螺丝 | Rc1/8内螺纹 |
| 线路压力 | 2.5kPa：100kPa以下 7kPa：490kPa以下 |
| 电源 | 可选择4DC24V(±10%), 5DC12V(±10%) |
| 质量 | 约420g（不包含电缆） |
| 配件 | 使用说明书（请指定日文或英文） 试验报告单1份 |
- （※1）以25℃为基准
型号选择
| 型号选择 | 核对 | 型号 | 规格 | |||
|---|---|---|---|---|---|---|
| 1.基本型式 | ○ | VDP4N | 硅隔膜型微差压用放大器内置压力传感器 ※连接螺丝：Rc1/8(2个端口) |
|||
| 2.模拟输出 | - | - | 输出种类 | 响应频率 | 允许负载电阻 | 耗电量 |
| ○ | A6 | 4～20mA (双线式) | 200Hz | DC24V:500Ω以下 DC12V:150Ω以下 |
- | |
| 3.校准量程 | - | - | 额定容量 | 校准量程的指定示例 | ||
| 参照右述 直接在 框内输入范围 |
2.5kPa | 2.5kPa (0～2.5)kPa |
±1.25kPa (-1.25～1.25)kPa |
2kPa (0～2)kPa |
||
| 7kPa | 7kPa (0～7)kPa |
±5kPa (-5～5)kPa |
5kPa (0～5)kPa |
|||
| 4.电缆连接形状 | ○ | T | 防水端子箱型 IP55防护等级 ※不附带电缆 | |||
| 5.电源 | 4 | DC24V(±10%) | ||||
| 5 | DC12V(±10%) | |||||

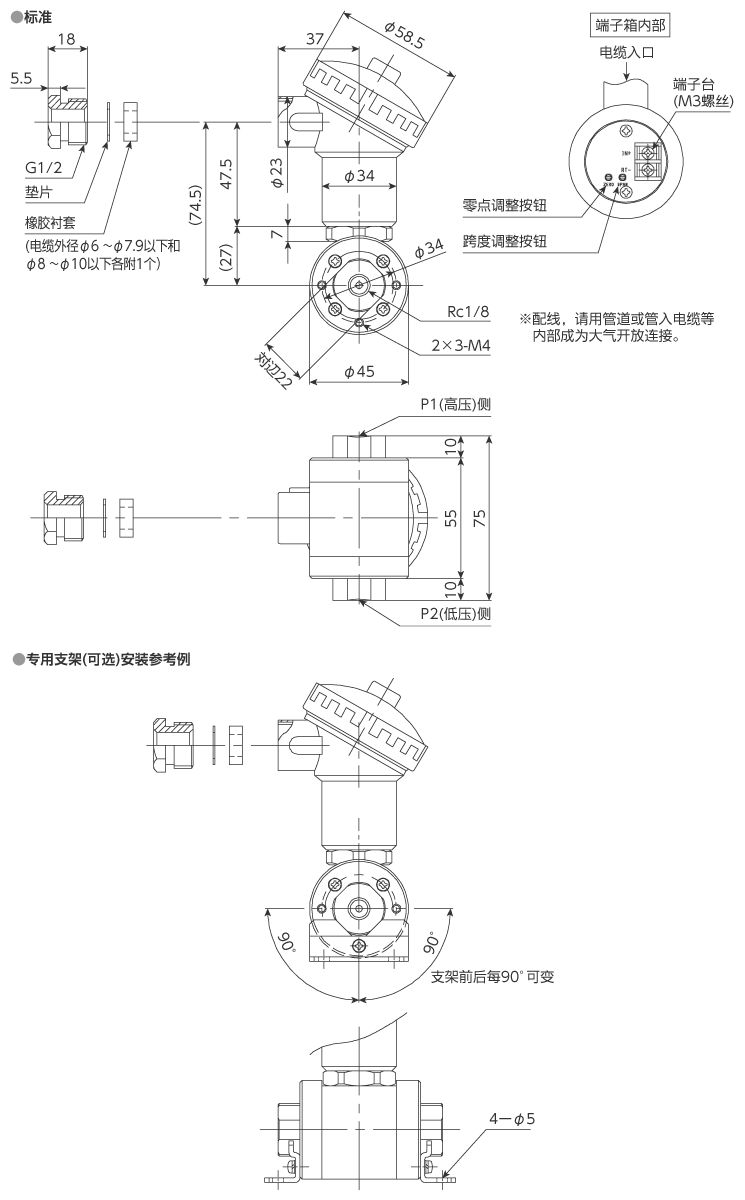

外形尺寸（单位：mm）
压力传感
