按订单生产

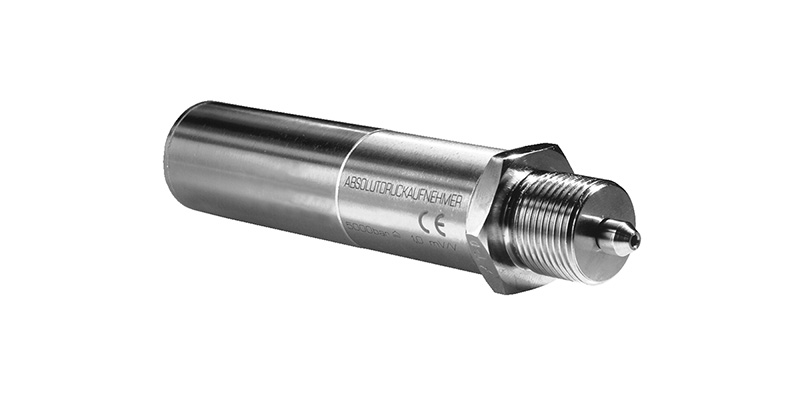

超高压高精度用压力传感器
P3MB series3000bar
制造商：
Hottinger Brüel & Kjær GmbH (德国)
- 超高压3000bar・高精度 0.2%R.C.
- 优异的可靠性与稳定性
- 静态/动态压力变化、峰压、压力波动的测量
- 防护等级IP67(基于DIN 40050,IEC 529标准)
| 测量介质 | 水、油、气体等，不易腐蚀SUS630的介质 |
|---|---|
| 测量种类 | 可测量正压 |
| 额定容量 | 3000bar |
规格 (機械的输入特性)
| 压力型 | 绝对压力 | |
|---|---|---|
| 初始值 | 0bar | |
| 基于VDI/VDE2600的全尺寸机械性能 | 标准温度下的工作范围 | 0～150% |
| 标准温度下的极限压力 | 200% | |
| 测试压力 | 150% | |
| 断裂压力 | >200% | |
| 最大动态压力 | 100% | |
| 基于DIN 50 100的最大动态振动振幅固有振动频率 | 70% | |
| 固有频率 | >100kHz | |
| 自身体积 | 900mm³ | |
| 控制部分的体积 | 1.5mm³ | |
| 材质 | 被测物接触部位的材质 | 1.4542 |
| 大气接触部分的材质 | 1.4542、1.4301、黄铜镀镍 氯丁橡胶天然橡胶、硅胶 |
|
- ※ 属于按订单生产的产品，详情请联系本公司营业部。
规格 (输出特性)
| 额定感度 | 1.5±0.15%mV/V | |
|---|---|---|
| 包含非线性、滞后 | ±0.2% | |
| 重复性(基于DIN1319标准) | ±0.05% | |
| 输出的温度影响(※1) | 额定温度范围 | ±0.1% |
| 允许温度范围 | ±0.2% | |
| 零点的温度影响(※1) | 额定温度范围 | ±0.1% |
| 允许温度范围 | ±0.15% | |
| 额定电桥施加电压 | 5V | |
| 电桥施加电压的额定范围(有効値) | 0.5～12V | |
| 标准温度下的输入电阻 | 350±5Ω | |
| 标准温度下的输出电阻 | 350±1.5Ω | |
| 500V AC下的绝缘电阻 | 5000MΩ | |
- （※1）电桥外加电压额定范围内每10k温度变化的影响(相对于测量值的比率)
规格 (周边环境)
| 标准温度 | +23℃ | |
|---|---|---|
| 温度补偿范围 | -10～+80℃ | |
| 允许温度范围 | -40～+100℃(24小时以内最高120℃) | |
| 储存温度范围 | -50～+100℃ | |
| 保護等級(DIN 40050, IEC 5) | IP67 | |
规格 (机械规格)
| 压力导入部位 | M20×1.5 | |
|---|---|---|
| 质量(概算) | 200g(不包含电缆) | |
| 配件 | 双锥密封1个 | |
型号选择
| 型号选择 | 核对 | 型号 | 规格 | |
|---|---|---|---|---|
| 1.基本型式 | ○ | P3MB | 超高压高精度用压力传感器 | |
| 2.额定容量 | ○ | 3000 | 3000bar | |
| 3.电缆连接形状 | ○ | 无填写 | 连接器 | |
| 4.电缆长度 | ○ | 3m | 3m | |

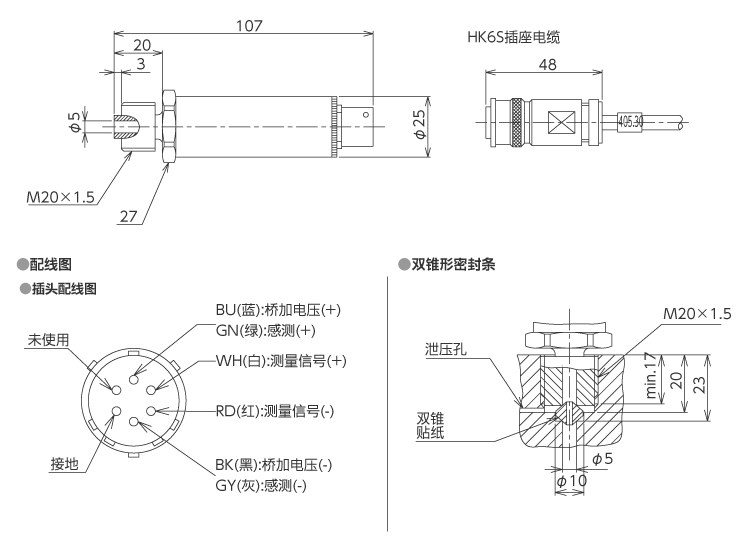

外形尺寸（单位：mm）
压力传感
