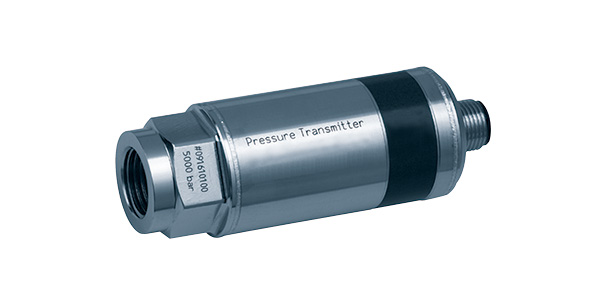

超高压用高精度放大器内置压力传感器(0.5～10V)
P2VA1 series2000bar～5000bar
制造商：
Hottinger Brüel & Kjær GmbH (德国)
- 电压输出DC0.5～10V
- 高精度
- 无焊缝，高可靠性与高耐久性
| 测量介质 | 水、油、气体等不会腐蚀SUS的介质 |
|---|---|
| 测量种类 | 可测量正压 |
| 测量范围 | 额定容量 2000, 3000, 5000bar |
| 输出种类 | DC0.5～10V |
规格 (機械的输入特性)
| 压力型 | 绝对压力 | |
|---|---|---|
| 精度等級 | 0.3%R.C. | |
| 初始值 | 0bar | |
| 标准温度下的工作范围 | 0～约110% | |
| 标准温度下的极限压力 | 150% | |
| 测试压力 | 200%(5000bar:150%) | |
| 动态压力 | 允许压力 | 100% |
| 允许震动幅度 (基于DIN50 100标准) |
70% | |
| 自身体积 | 0.8cm³ | |
| 控制部分的体积 | 1.5mm³ | |
| 被测物接触部位的材质 | 1.4542(测量体) 1.4301(密封) | |
- ※ 为按订单生产的产品，详细情况请联系本公司营业部。
规格 (输出特性)
| 传感器的认证方式 | TEDS(※1) | |
|---|---|---|
| 额定感度 | 0.5～10V | |
| 零信号的灵敏度公差(工厂) | 2000,3000bar:<±0.010V 5000bar:±0.020V | |
| 感度公差 | 2000,3000bar:<±0.010V 5000bar:±0.020V | |
| 最大输出信号 | 10.5V | |
| 零点的温度影响(※2) | 0.2%/10k | |
| 输出的温度影响(※2) | 0.2%/10k | |
| 包含非线性、滞后 | 0.3% | |
| 重复性(基于DIN1319标准) | <±0.05% | |
| 输出信号的截止频率 | -3dB | 4.5kHz |
| -1dB | 2kHz | |
| 电阻（最小值） | 10000Ω | |
- （※1）请与本公司营业部门联系。因其属于模拟输入，因此不能连接到本公司的VGMH及VGM4。
- （※2）电桥施加电压额定范围内每10k的温度变化带来的影响(相对于测定值的比率)
规格 (电源电压)
| 标准电压 | DC24V |
|---|---|
| 电桥施加电压的额定范围 | 15～30V |
| 供电电源的影响(按15～30V变化) | 0.02% |
| 最大消耗电流 | 25mA |
| 最大消耗功率 | <1W |
规格 (周边环境)
| 标准温度 | +23℃ | |
|---|---|---|
| 额定温度范围 | 0～+70℃ | |
| 动作温度范围 | -20～+85℃ | |
| 保存温度范围 | -40～+85℃ | |
| 机械冲击试验 (DIN IEC68试验条件) |
冲击加速度 | 1000m/s² |
| 冲击脉冲宽度 | 4ms | |
| 冲击波形 | 半正弦波 | |
| 抗振性(DIN IEC68试验条件) | 150m/s² | |
规格 (机械规格)
| 测量范围 | 2000, 3000, 5000bar | |
|---|---|---|
| 压力导入部 | 2000bar:G1/4外螺纹 3000, 5000bar:M16×1.5内螺纹 |
|
| 密封 | 2000bar：金属、压力口、58°锥形密封（安装于换能器上） | |
| 变送器设置 | 2000bar:密封件安装到压力变送器上 3000, 5000bar:安装直接压力变送器与螺纹高压接头 |
|
| 紧固扭矩 | 2000bar:30Nm 3000, 5000bar:30～50Nm |
|
| 电气连接 | M12×1/5-pin连接器 | |
| 安装位置 | 全方位 | |
| 外形尺寸 | 长度(压力连接部分除外的概算) | 70mm(5000barは约80mm) |
| 最大直径(概算) | 30mm | |
| 六角形的平面范围 | 24mm | |
| 质量 | 2000bar:150g 3000, 5000bar:200g(不包括电缆的概算) |
|
| 防护等级 | IP67 | |
| 配件 | 带固定弹簧58度锥形密封件 1包(2000bar的测量范围):订购编号2-9278.0371(测量范围2000bar的附带,但不包括3000, 5000bar测量范围的产品) | |
| 1根连接电缆 长度5m 母接头 耐油(PUR) 附带M12×1接口连接器(5针):订购编号1-KAB166-5 | ||
| 另售品(※3) | 内螺纹G1/4(换能器侧),外螺纹M20×1.5(连接侧):订购编号1-Adapt-G1/4-M20 | |
| 内螺纹G1/4(换能器侧),外螺纹G1/2(连接侧):订购编号1-Adapt-G1/4-G1/2 | ||
| 带固定弹簧58度锥形密封件 1包(2000bar的测量范围):订购编号2-9278.0371 | ||
| 连接电缆1根 长度5m 附带M12×1接口连接器母头(5针):订购编号3-3301.0185 | ||
| 连接电缆1根 长度20m 附带M12×1接口连接器母头(5针):订购编号1-KAB166-20 | ||
- ※ 关于客户设计的连接部分
3000bar以上:M16×1.5 内螺纹 例如Nova Swiss社:高压螺纹接头M16×1.5・P2V压力变送器六角面的中心有泄压孔。
3000bar以下:G/4外螺纹(使用包含在这些测量范围产品中的固体弹簧及58°锥形密封件
到线孔根部的深度为17mm。Thread长度至少为13.5mm。
线孔外形尺寸为-4mm锐角端或边缘最大0.5×45° -5mm锐角端。 - （※3）适用于测量范围3000bar以下产品的连接适配器
型号选择
| 型号选择 | 核对 | 型号 | 规格 | |
|---|---|---|---|---|
| 1.基本型式 | ○ | P2 | 超高压用高精度放大器内置压力传感器 | |
| 2.模拟输出 | ○ | VA1 | DC0.5～10V | |
| 3.校准量程 | - | - | 额定容量 | 校准量程的指定示例 |
| 2000 | 2000bar | (0～2000)bar | ||
| 3000 | 3000bar | (0～3000)bar | ||
| 5000 | 5000bar | (0～5000)bar | ||

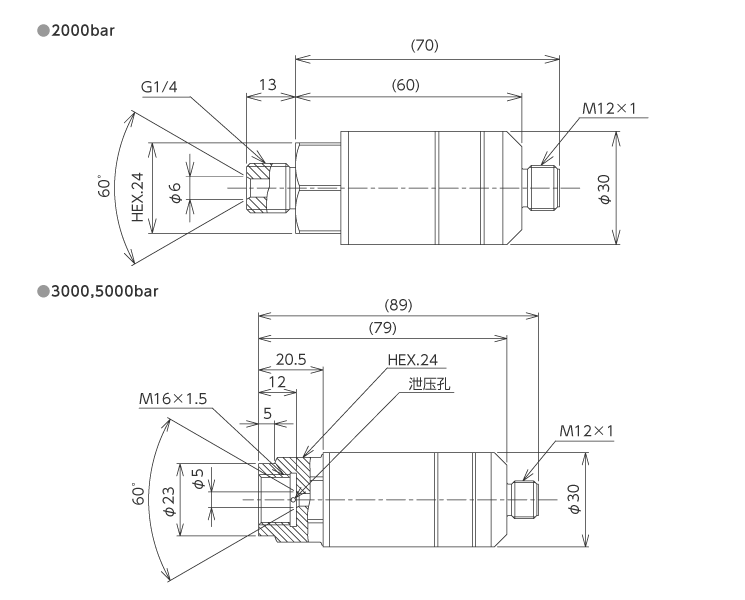

外形尺寸（单位：mm）

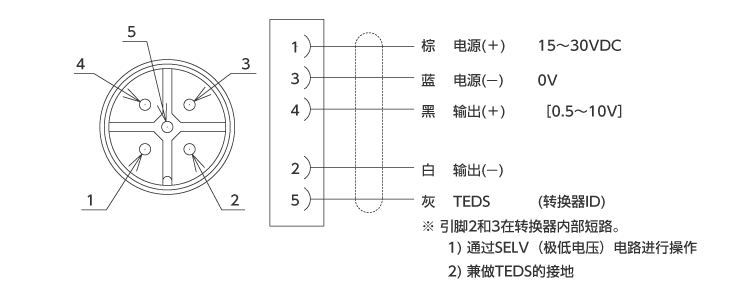

配线图

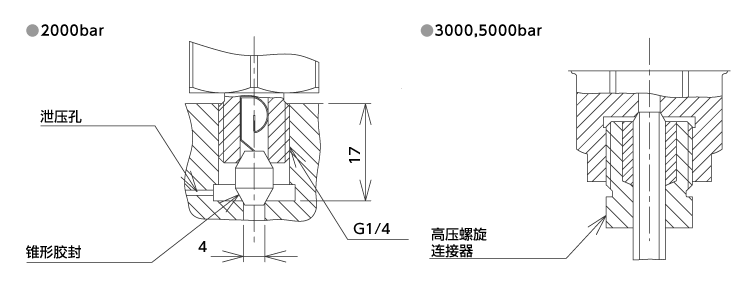

推荐安装
