转换接头
| 转换接头 | 照片 | 型号 | 可连接的压力传感器 | 備考 |
|---|---|---|---|---|
| R1/4用 |  |
G3NF-R2M-S3 (G3/8 → R1/4 材质:SUS304) |
带G3/8螺纹的压力传感器 「VESV」 「VESI」 「VESIM□□T」 「VESIM□□A」 |
本公司专用 转接头 |
| R3/8用 |  |
G3NF-R3M-S3 (G3/8 → R3/8 材质:SUS304) |
||
| R3/8用 | |
G3/8 → R3/8(材质:SUS316) | 带G3/8螺纹的压力传感器 「VPRTF」 「VPVTF」 「VPRQF」 「VPVQF」 |
其他公司产品 |
| R1/4用 | |
G3/8 → R1/4(材质:SUS316) | ||
| R1/2用 |  |
G3/8 → R1/2(材质:SUS316) | ||
| G1/2用 |  |
G3/8 → G1/2(材质:SUS316) | ||
| G1/4用 |  |
G3/8 → G1/4(材质:SUS316) | ||
| R3/8 用于吸收浪涌压力 |
 |
J2型关节(R3/8→ R3/8 材质:SUS303) R3F-R3M-S3(转接头本体) FS10-013(节流阀) (※1) |
仅限R3/8螺纹 「VPRT」 「VPVT」 「VPRQ」 「VPVQ」 |
本公司专用 转接头 |
- ※关于价格与交货期，请与本公司营业部联系。
- (※1) 与压力传感器组合连接时的型式：在压力传感器型号的末尾加入“-J2”。
接头内部有密封油。关于密封油的种类请另行联系。

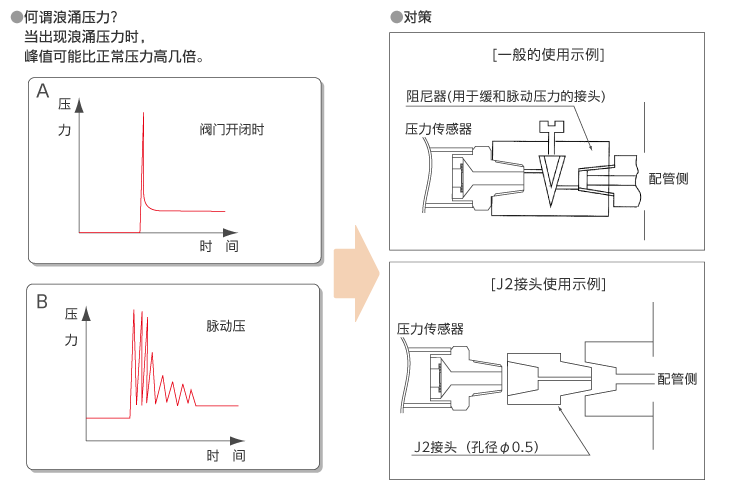

用于防备过大压力与浪涌压力的接头
| 何谓浪涌压力？ | 当出现浪涌压力时，峰值可能比正常压力高几倍。 (注射成型机的情况下据说可达5倍以上) 如果浪涌压力超过压力传感器的允许抗压能力，可能会导致传感器故障。 |
|---|---|
| 反措施 | 1. 一般使用压力表制造商销售的“阻尼器(用于缓和脉动压力的接头)”。 2. 与本公司压力传感器组合时，也可能使用带孔板转换接头“J2接头”。 (请参考上表) (本公司产品型式:可适用于VPRT/VPVT/VPRQ/VPVQ) ※详细情况或问题请联系本公司营业部 |
 |
|
- ※为避免产生压力传感器的冲击压、浪涌压力或水锤现象，请参考“常见问题”确定安装位置。
“电缆单体”时的型式指定
| 目标型号(应变仪输出) |
|---|
| VPRT・VPRTF・VPVT・VPVTF・VPRQ・VPRQF・VPVQ・VPVQF・VHR3・VHG3・VAR3・VAG3 VPNPR・VPNPG・VPRF・VNF |
| 目标型号(过程输出) |
| VRSR・VHR3・VHG3・VAR3・VAG3・VPNPR・VPNPG・VPRT・VPRTF・VPRQ・VPRQF・VPVT・VPVQ VPRF・VNF・HS1・HV1・AS1・AV1・NS1・NV1 |

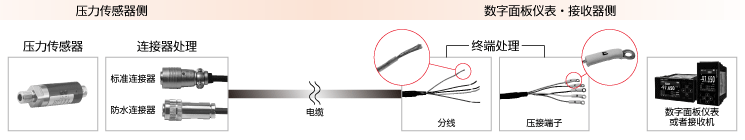

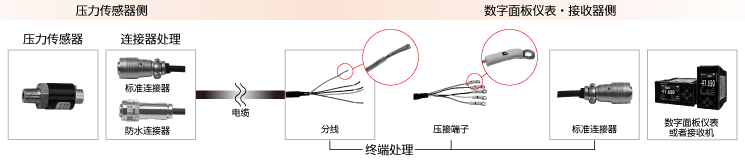

構成
应变仪输出
过程输出
型号选择（应变仪输出）
| 型号选择 | 核对 | 型号 | 规格 |
|---|---|---|---|
| 1.传感器端处理 | K | 标准连接器 Tajimi制：PRC03-12A10-7M | |
| W | 防水连接器 Tajimi制：1108-12A10-7M | ||
| 2.接收器端处理 | N | 散线处理 标准 | |
| T | 带压接端子(M3圆型端子) | ||
| K | 标准连接器 Tajimi制:PRC03-12A10-7M | ||
| 3.电缆类型 | S3 | 标准(φ6mm 0.3SQ×4芯编织屏蔽耐油电缆) | |
| T3 | 微压用(φ6.5mm 0.3SQ×4芯编织屏蔽耐油电缆/带有套管) | ||
| S5 | 本质安全防爆用 (φ6.5mm 0.5SQ×4芯编织屏蔽耐油电缆) | ||
| T5 | 本质安全防爆・微压用(φ8mm 0.5SQ×4芯编织屏蔽耐油电缆/带有套管) | ||
| KV | 耐屈曲用 φ8mm 0.5SQ×4芯编织屏蔽耐油电缆) | ||
| HS | 耐熱用 (φ5mm 0.3SQ×4芯编织屏蔽耐油电缆(补偿温度150℃)) | ||
| 4.电缆长度 | 3M | 3m | |
| 5M | 5m | ||
| 10M | 10m | ||
| □□M | m 可指定最大长度100m | ||
| 5.特殊处理 | 无填写 | 以下情况不适用 | |
| VEK | 连接到齐纳式安全栅的情况(终端处理为“T”) |
- ※关于与压力传感器及数字显示器的组合及选型问题，请与本公司营业部联系。
型号选择（过程输出）
| 型号选择 | 核对 | 型号 | 规格 |
|---|---|---|---|
| 1.传感器端处理 | K | 标准连接器 Tajimi制：PRC03-12A10-7M | |
| W | 防水连接器 Tajimi制：1108-12A10-7M | ||
| 2.接收器端处理 | N | 散线处理 标准 | |
| T | 带压接端子(M3圆型端子) | ||
| 3.电缆类型 | S3 | 标准(φ6mm 0.3SQ×4芯编织屏蔽耐油电缆) | |
| T3 | 微圧用(φ6.5mm 0.3SQ×4芯编织屏蔽耐油电缆/带有套管) | ||
| S6 | 4～20mA 双线式用(φ6.5mm 0.5SQ×2芯编织屏蔽耐油电缆) | ||
| T6 | 4～20mA 双线式用(φ6mm 0.5SQ×2芯编织屏蔽耐油电缆/带有套管) | ||
| 4.电缆长度 | 2M | 2m | |
| 3M | 3m | ||
| 5M | 5m | ||
| 10M | 10m | ||
| □□M | m 可指定最大长度100m | ||
| 5.特殊处理 | 无填写 | 如果不适用 |
- ※关于各种类型的内置放大器压力传感器以及与电缆组合相关的详细内容，请与本公司营业部联系。
