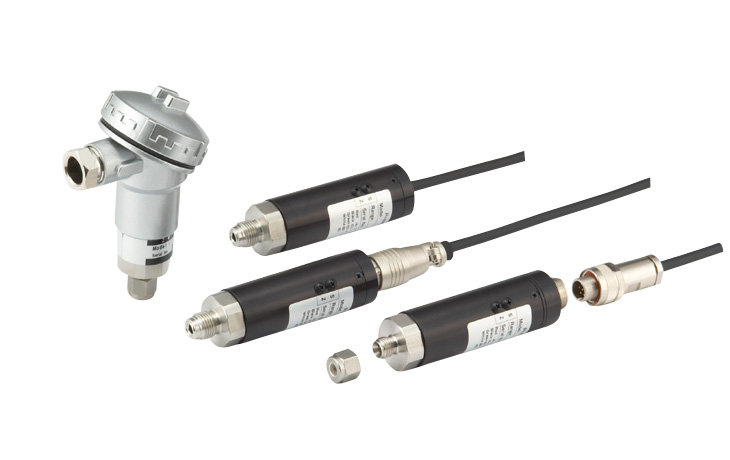

用于半导体行业放大器内置压力传感器
NS1/NV1 series100kPa～700kPa
100kPa abs～700kPa abs
100kPa abs～700kPa abs
- 采用具有高抗泄漏性能的“VCR同等品／世伟洛克同等品”
- 备有表压基准与绝对压力基准
| 测量介质 | 水、油、气体等不会腐蚀SUS316L的介质 |
|---|---|
| 测量种类 | 可进行正压、负压力、连成压及绝对压力的测量 |
| 测量范围 | 能够在额定容量100～700kPa(校准量程50～700kPa)的范围内指定 校准量程请指定额定容量50%以上的输出范围 |
| 输出种类 | 请从4～20mA(双线式、4线式),1～5V,0～5V,0～10V中指定 |
规格
| 非线性 | ±0.25%R.C. |
|---|---|
| 滞后 | ±0.05%R.C. |
| 温度补偿范围（测量介质温度） | 0～70℃（不可结露、结冰） |
| 允许温度范围（测量介质温度） | -20～80℃（不可结露、结冰） |
| 零点的温度影响 | ±1%R.C./0～70℃（相对于25℃） |
| 输出的温度影响 | ±1%R.C./0～70℃（相对于25℃） |
| 允许过载 | 200%R.C. |
| 极限过载 | 300%R.C. |
| 绝缘阻抗 | 100MΩ以上(DC50V) |
| 受压接液部材质 | SUS316L |
| 连接螺丝 | 世伟洛克管接头1/4同等品 VCR1/4外螺纹相当品選択可 |
| 封入液 | 硅油 |
| 电缆 | 4芯或 2芯屏蔽（耐油）电缆 2m标准 φ6mm 防水接头、电缆直出式的正负组合压力规格产品使用带套管电缆 |
| 质量 | 约150g（不包含电缆） |
| 配件 | 使用说明书（请指定日文或英文） 试验报告单1份 |
型号选择
| 型号选择 | 核对 | 型号 | 规格 | |||
|---|---|---|---|---|---|---|
| 1.基本型式 | NS1 | 世伟洛克管接头1/4同等品 | ||||
| NV1 | VCR1/4外螺纹相当品 | |||||
| 2.模拟输出 ※防水端子箱型 仅能选择A6 |
- | - | 输出种类 | 响应频率 | 允许负载电阻 | 耗电量 |
| A2 | 1～5V | 200Hz | 5kΩ以上 | 约23mA | ||
| A3 | 4～20mA(4线式) | DC24V:500Ω以下/ DC12V:250Ω以下 |
约40mA | |||
| A4 | 0～5V | 5kΩ以上 | 约23mA | |||
| A5 | 0～10V | 5kΩ以上 | 约23mA | |||
| A6 | 4～20mA(双线式) | DC24V:500Ω以下/ DC12V:150Ω以下 |
- | |||
| 3.校准量程 | - | - | 额定容量 | 校准量程的指定示例 | ||
| 参照右述 直接在 框内输入范围 |
100kPa | 100kPa (0～100)kPa |
±50kPa (-50～50)kPa |
100kPa(abs) (0～100)kPa abs |
||
| 200kPa | 200kPa (0～200)kPa |
±100kPa (-100～100)kPa |
200kPa(abs) (0～200)kPa abs |
|||
| 700kPa | 700kPa (0～700)kPa |
-100～700kPa (-100～700)kPa |
700kPa(abs) (0～700)kPa abs |
|||
| 4.电缆连接形状 | N | 标准连接器 IP40防护等级 | ||||
| W | 防水连接器 IP56防护等级 | |||||
| S | 电缆直出 IP54防护等级 | |||||
| T | 防水端子箱型 IP55防护等级 ※仅输出A6适用、不附带电缆 | |||||
| 5.电源 | 4 | DC24V | ||||
| 5 | DC12V ※A5输出时不能选择 | |||||
| 6.电缆长度 | 2m | 2m 标准 | ||||
| 3m | 3m | |||||
| 5m | 5m | |||||
| 10m | 10m | |||||
| □□m | 其他长度 ※希望其他长度时，请联系本公司营业部 |
|||||

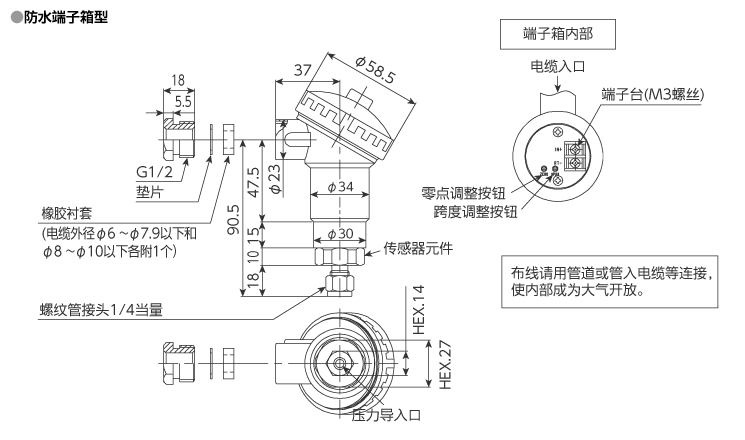

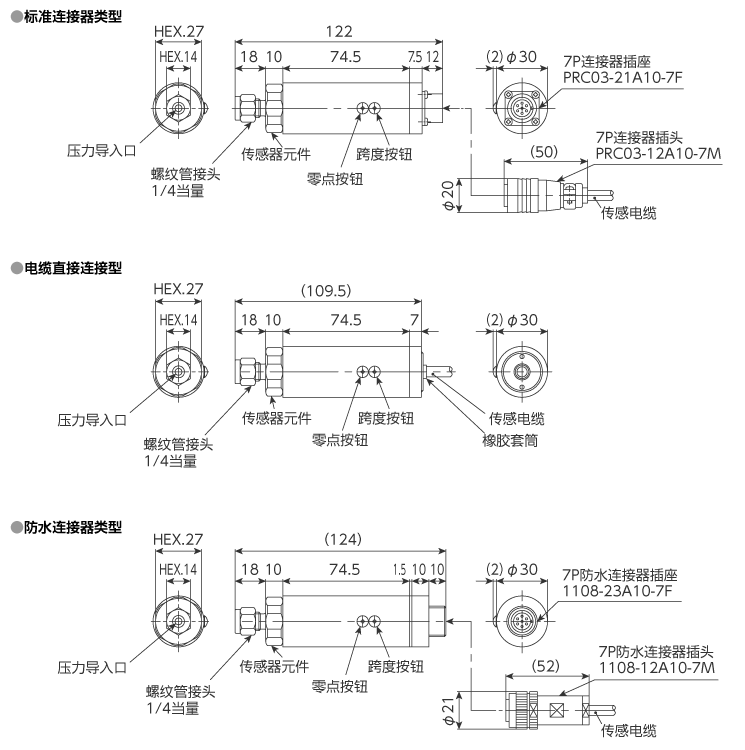

NS1 外形尺寸（单位：mm）

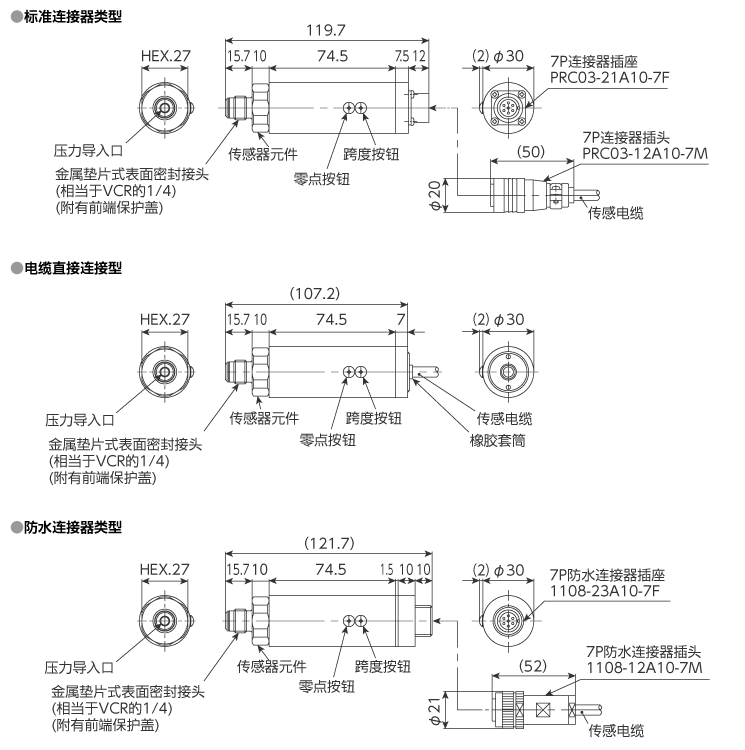

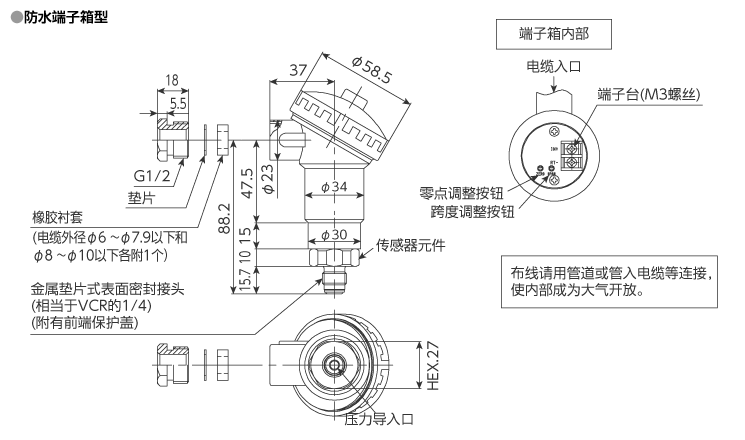

NV1 外形尺寸（单位：mm）
