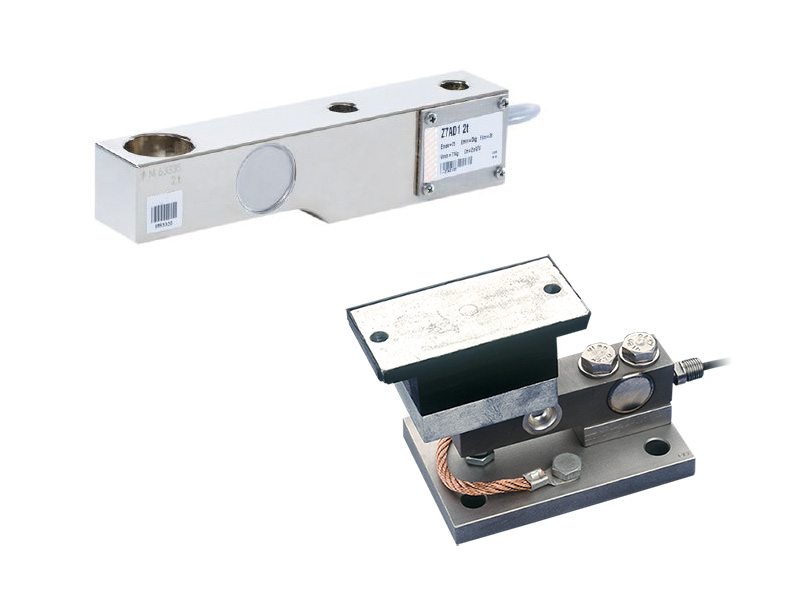

规格
| 额定输出 | 2mV/V±0.05% |
|---|---|
| 非线性 | ±0.0333%R.C. |
| 滞后 | ±0.0170%R.C. |
| 零点平衡 | ±10%R.O. |
| 零点的温度影响 | ±0.0140%R.C./10℃ |
| 输出的温度影响 | ±0.0117%R.C./10℃ |
| 允许过载 | 150%R.C. |
| 温度补偿范围 | -10～40℃（不可结露、结冰） |
| 允许温度范围 | -30～70℃（不可结露、结冰） |
| 输入阻抗 | 350Ω以上 |
| 输出阻抗 | 356±0.12Ω |
| 推荐外加电压 | 0.5～12V |
| 最大外加电压 | 18V |
| 绝缘阻抗 | 2GΩ以上 |
| 防护结构 | IP67(注1) |
| 电缆 | φ5.4-6芯屏蔽电缆 6m |
- 蠕变30分钟:0.0166%R.C.
- 偏心誤差:±0.0233%R.C.
- (注1) 由于电缆外皮会随时间发生老化，可能会降低电缆取出口的密封性能。
型号选择
| 选择 | 型号 | 额定容量 | 额定位移量 | L+0.2 | MMH11 | J | B |
|---|---|---|---|---|---|---|---|
| VZ7AC3-5t | 49.03N | 0.45mm | 41.3 | 25.5 | 22.5 | 70 | |
| VZ7AC3-10t | 98.07N | 0.70mm | 51 | 27 | 27 | 82.6 |
| 型号 | H | N | A | D | F | G | E | C | K1 | K2 | 质量 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| VZ7AC3-5t | 22.2 | 15.9 | 235 | 118 | 123.7 | 66.5 | 20.6 | 47.6 | 16 | 46 | 约5kg |
| VZ7AC3-10t | 19.1 | 20.7 | 279.4 | 140 | 139.7 | 82.6 | 25.4 | 60.3 | 21 | 51 | 约8kg |
型号选择
| 选择 | 弹性体轴承型式 | 额定容量 | B | L | P | R | T | X | Y | Z | a | e |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| VZ17/5T/ZEL-5t | 49.03N | 93 | 210.8 | 70 | 125 | 11 | 150 | 100 | 10 | 147+1.2-2.0 | 47.6 | |
| VHLCB/10T/ZEL-10t | 98.07N | 114.1 | 247.7 | 90 | 175 | 13 | 200 | 100 | 12 | 176+1.8-2.0 | 60.3 |

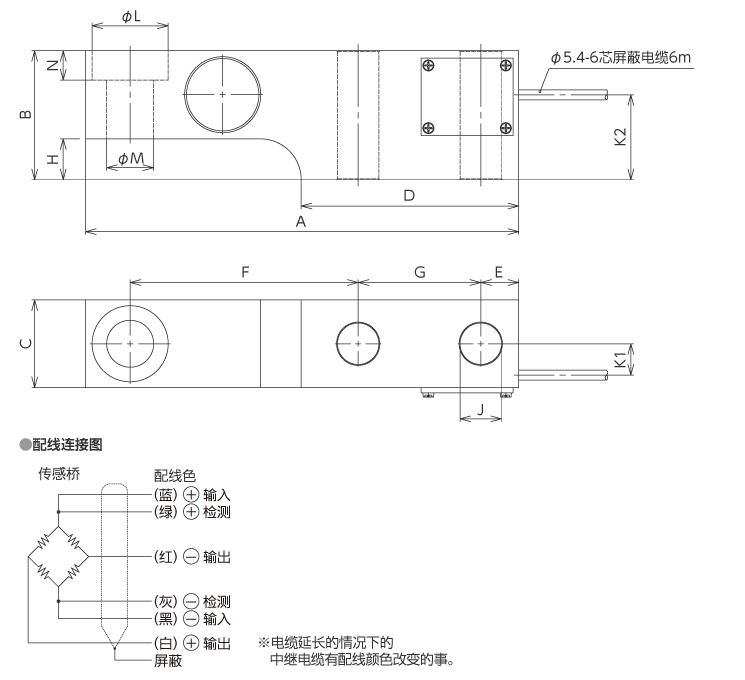

外形尺寸（单位：mm）
荷重计
