规格
| 额定输出 | 1.999～2.001mV/V |
|---|---|
| 非线性 | ±0.0180%R.C. |
| 滞后 | ±0.0170%R.C. |
| 零点平衡 | ±0.020mV/V |
| 零点的温度影响 | ±0.0125%R.C./10℃ |
| 输出的温度影响 | ±0.0080%R.C./10℃ |
| 允许过载 | 150%R.C. |
| 温度补偿范围 | -10～40℃（不可结露、结冰） |
| 允许温度范围 | -30～70℃（不可结露、结冰） |
| 输入阻抗 | 350.0～480.0Ω |
| 输出阻抗 | 355.8～356.2Ω |
| 推荐外加电压 | 5V |
| 外加电压范围 | 0.5～12V |
| 绝缘阻抗 | 5GΩ |
| 防护结构 | 相当于 IP68(注1) |
| 电缆 | φ5.4mm 6芯屏蔽电缆 3m |
- 蠕变30分钟:±0.083%R.C.
- (注1)由于电缆外皮会随时间发生老化，可能会降低电缆取出口的密封性能。
型号选择
| 选择 | 型号 | 额定容量 | 额定位移量 | 质量 |
|---|---|---|---|---|
| VZ6FC3-10kg | 10kg(98.07N) | 0.3mm | 约0.5kg | |
| VZ6FC3-20kg | 20kg(196.1N) | 0.29mm | ||
| VZ6FC3-50kg | 50kg(490.3N) | 0.27mm | ||
| VZ6FC3-100kg | 100kg(980.7N) | 0.31mm | ||
| VZ6FC3-200kg | 200kg(1.961kN)) | 0.39mm | ||
| VZ6FC3-500kg | 500kg(4.903kN) | 0.6mm | ||
| VZ6FC3-1t | 1ton(9.807kN) | 0.55mm | 约2.3kg |
- ※为包含电缆在内的质量。

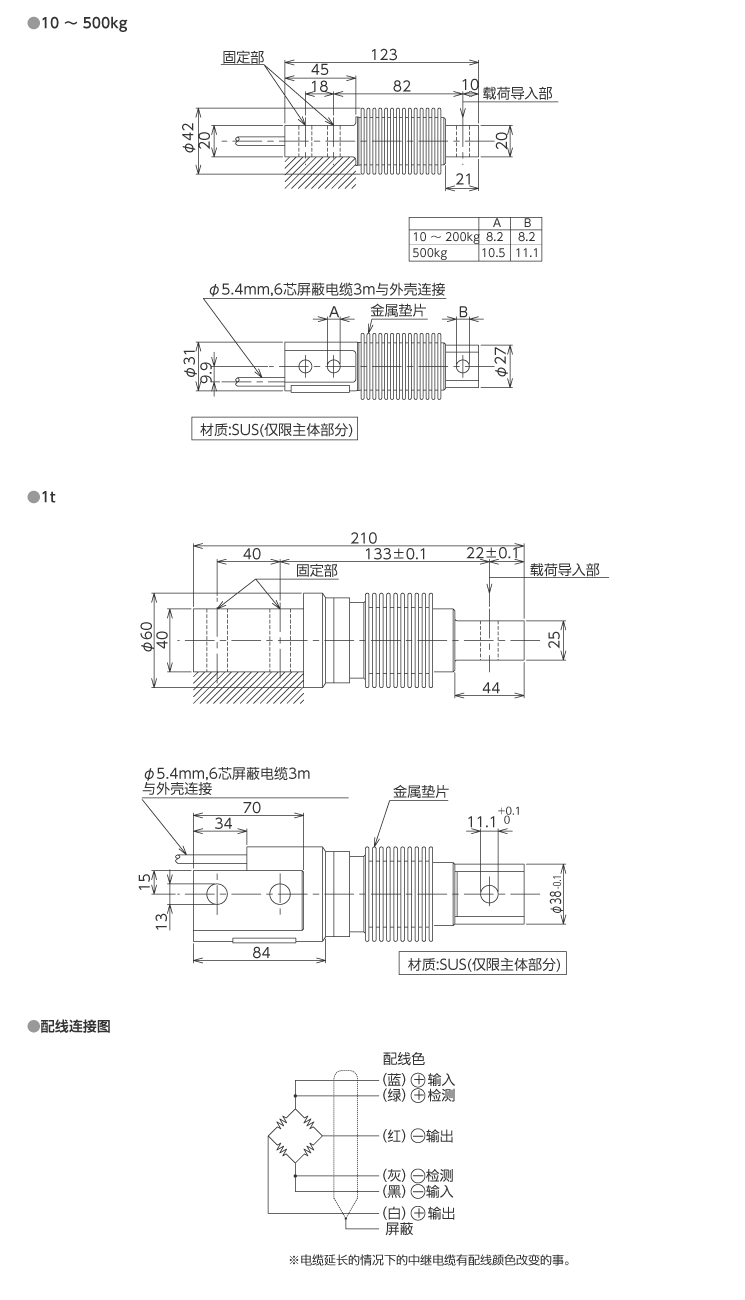

外形尺寸（单位：mm）
荷重计
