规格
| 额定输出 | 额定容量1kg: 1.8+0.27-0.18mV/V 额定容量3～200kg: 2.0mV/V±0.2mV/V |
|---|---|
| 非线性 | ±0.0166%R.C. |
| 滞后 | ±0.0166%R.C. |
| 零点平衡 | ±0±0.1mV/V |
| 输出的温度影响 | 20～40℃:±0.0175%R.C./10℃ -10～20℃:±0.0117%R.C./10℃ |
| 允许过载 | 150%R.C. |
| 温度补偿范围 | -10～40℃（不可结露、结冰） |
| 允许温度范围 | -10～50℃（不可结露、结冰） |
| 保存温度范围 | -25～70℃（不可结露、结冰） |
| 输入阻抗 | 300～500Ω |
| 输出阻抗 | 300～500Ω |
| 推荐外加电压 | 5V |
| 影响外加电压 | 15V |
| 绝缘阻抗 | 2GΩ以上(DC100V) |
| 防护结构 | 相当于IP67(注1) |
| 电缆 | φ5.4-6芯屏蔽电缆 3m |
- 最小载荷返回输出:±0.0166%R.C. 偏心誤差±0.0233%R.C.
- (注1)由于电缆外皮会随时间发生老化，可能会降低电缆取出口的密封性能。
型号选择
| 选择 | 型号 | 额定容量 | 最小検定目量 | 零点的温度影响 | 最大承载面 |
|---|---|---|---|---|---|
| VSP4MC3MR-1kg | 1kg(9.807N) | 0.1g(0.00098N) | ±0.0140%R.C./10℃ | 300×300mm | |
| VSP4MC3MR-3kg | 3kg(29.42N) | 0.2g(0.00196N) | ±0.0093%R.C./10℃ | ||
| VSP4MC3MR-5kg | 5kg(49.03N) | 0.5g(0.00490N) | ±0.0140%R.C./10℃ | ||
| VSP4MC3MR-7kg | 7kg(68.65N) | 0.5g(0.00490N) | ±0.0100%R.C./10℃ | ||
| VSP4MC3MR-10kg | 10kg(98.07N) | 1g(0.00981N) | ±0.0140%R.C./10℃ | ||
| VSP4MC3MR-15kg | 15kg(147.1N) | 1g(0.00981N) | ±0.0093%R.C./10℃ | 450×450mm | |
| VSP4MC3MR-20kg | 20kg(196.1N) | 2g(0.01961N) | ±0.0140%R.C./10℃ | ||
| VSP4MC3MR-30kg | 30kg(294.2N) | 2g(0.01961N) | ±0.0093%R.C./10℃ | ||
| VSP4MC3MR-50kg | 50kg(490.3N) | 5g(0.04903N) | ±0.0140%R.C./10℃ | 600×600mm | |
| VSP4MC3MR-75kg | 75kg(735.5N) | 5g(0.04903N) | ±0.0093%R.C./10℃ | ||
| VSP4MC3MR-100kg | 100kg(980.7N) | 10g(0.09807N) | ±0.0140%R.C./10℃ | ||
| VSP4MC3MR-150kg | 150kg(1.471kN) | 10g(0.09807N) | ±0.0093%R.C./10℃ | ||
| VSP4MC3MR-200kg | 200kg(1.961kN) | 20g(0.19613N) | ±0.0140%R.C./10℃ |
- ※为包含电缆在内的质量。

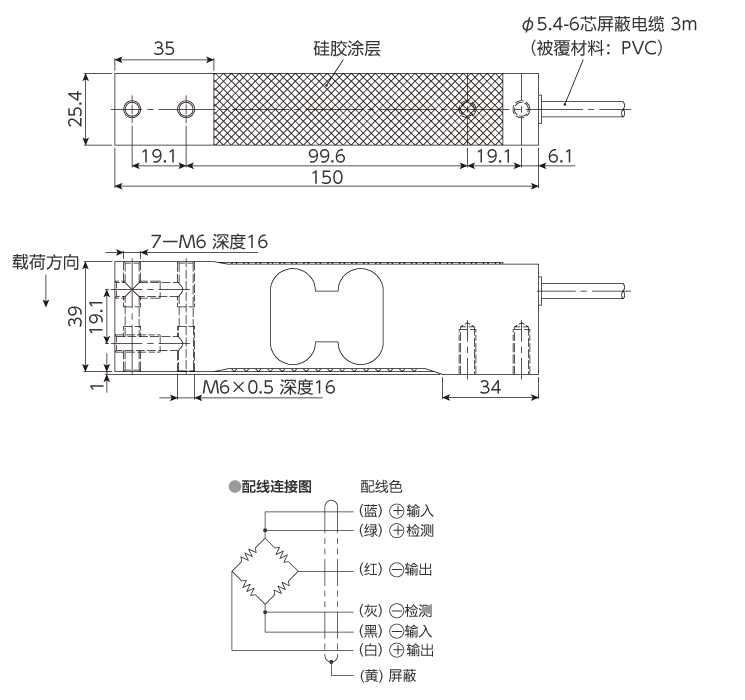

外形尺寸（单位：mm）
荷重计
