部分量程产品停产

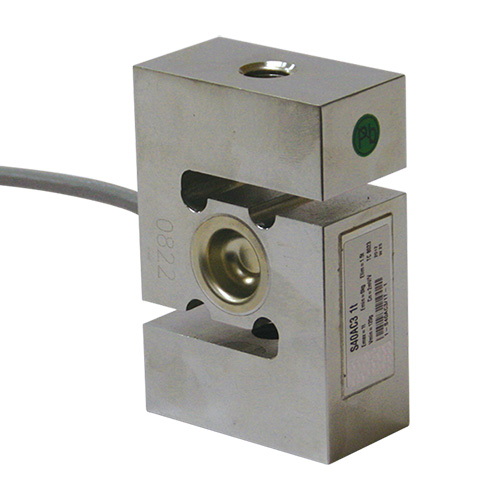

S字式荷重计
VS40AC3 series
0.5kN～20kN
- 额定容量500N～50kN的丰富的产品类型
- 低成本
- 优良的耐环境性能
规格
| 额定输出 | 拉伸2mV/V±0.25% 压缩-2mV/V±0.25%V |
|---|---|
| 非线性 | ±0.0180%R.C. |
| 滞后 | ±0.0170%R.C. |
| 零点平衡 | ±0.01mV/V |
| 零点的温度影响 | ±0.0170%R.C./10℃ |
| 输出的温度影响 | ±0.0140%R.C./10℃ |
| 允许过载 | 150%R.C. |
| 温度补偿范围 | -10～40℃（不可结露、结冰） |
| 允许温度范围 | -30～70℃（不可结露、结冰） |
| 输入阻抗 | 340.0～500.0Ω |
| 输出阻抗 | 350Ω±1.5Ω |
| 推荐外加电压 | 5V以下 |
| 最大外加电压 | 12V |
| 绝缘阻抗 | 5GΩ以上(DC 100V) |
| 防护结构 | 相当于 IP68(注1) |
| 电缆 | φ5.4-6芯屏蔽电缆 6m |
- 蠕变30分钟：±0.0245%R.C.
- (注1)由于电缆外皮会随时间发生老化，可能会降低电缆取出口的密封性能。
型号选择
| 选择 | 型号 | 额定容量 | 额定位移量 | L | W | H | M | 质量 |
|---|---|---|---|---|---|---|---|---|
| VS40AC3-50KGD | 490.3N(50kgf) | 0.15mm±15% | 50.8 | 25.4 | 63.5 | M8×1.25 | 0.6kg | |
| VS40AC3-100KGD | 980.7N(100kgf) | 0.15mm±15% | 50.8 | 25.4 | 76.2 | M12×1.75 | 0.7kg | |
| VS40AC3-200KGD | 1.961kN(200kgf) | 0.15mm±15% | 50.8 | 25.4 | 76.2 | M12×1.75 | 0.7kg | |
| VS40AC3-500KGD | 4.903kN(500kgf) | 0.15mm±15% | 57.2 | 31 | 87.3 | M12×1.75 | 1.1kg | |
| VS40AC3-1TD | 9.807kN(1tonf) | 0.25mm±15% | 57.2 | 31 | 87.3 | M12×1.75 | 1.1kg | |
| VS40AC3-2TD | 19.61kN(2tonf) | 0.38mm±15% | 69.8 | 36.5 | 100 | M24×2 | 1.7kg | |
| VS40AC3-3TD | 29.42kN(3tonf) | 0.38mm±15% | 69.8 | 36.5 | 100 | M24×2 | 1.7kg | |
| VS40AC3-5TD | 49.03kN(5tonf) | 0.46mm±15% | 76.2 | 36.5 | 114.3 | M24×2 | 2.2kg | |
| VS40AC3-3TD、VS40AC3-5TD已停止生产。 VS40AC3-5TD替代机型：【VRSCC3-5T】 |
||||||||
- ※为包含电缆在内的质量。

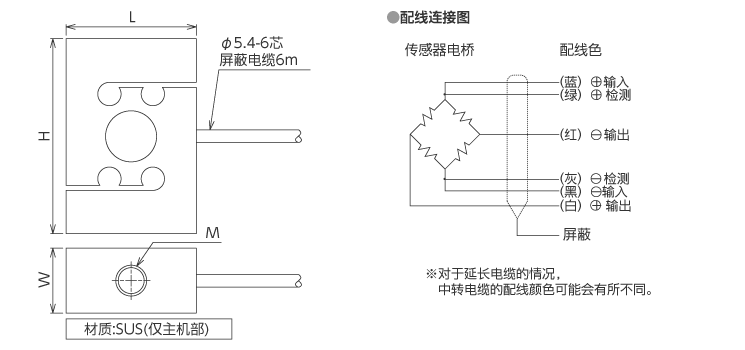

外形尺寸（单位：mm）
荷重计
