规格
| 额定输出 | 2.85mV/V±10% |
|---|---|
| 非线性 | ±0.02%R.C. |
| 滞后 | ±0.02%R.C. |
| 零点的温度影响 | ±0.007%R.C./10℃ |
| 输出的温度影响 | ±0.008%R.C./10℃ |
| 允许过载 | 约170%R.C.(330t;470t:约150%R.C.) |
| 允许动载荷 | 额定容量的70%R.C.(依据DIN 50100标准的允许振动幅度) |
| 静态横向容许载荷 | 0.5(但是，最大允许静态横向载荷=0.3max以下) |
| 温度补偿范围 | -10～40℃（不可结露、结冰） |
| 允许温度范围 | -30～80℃（不可结露、结冰） |
| 输入阻抗 | 4350.0～4550.0Ω |
| 输出阻抗 | 4009.5～4010.5Ω |
| 推荐外加电压 | 5V |
| 外加电压范围 | 5～30V(最大60V) |
| 绝缘阻抗 | 2GΩ |
| 防护结构 | 相当于 IP68(注1) |
| 电缆 | φ6.5mm 4芯屏蔽电缆 下表L寸法参照 |
- 蠕变30分钟：0.017%R.C.
- (注1) 由于电缆外皮会随时间发生老化，可能会降低电缆取出口的密封性能。
型号选择
| 选择 | 型号 | 额定容量 | 额定位移量 | φA | φB | φC | H | J | K | L | 质量 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| VRTNC3-1t | 1ton(9.807kN) | 0.13mm | 49 | 20 | 60 | 43 | - | 7.5 | 5m | 约0.6kg | |
| VRTNC3-2.2t | 2.2ton(21.57kN) | 0.12mm | 49 | 20 | 60 | 43 | - | 7.5 | 5m | 约0.6kg | |
| VRTNC3-4.7t | 4.7ton(46.09kN) | 0.12mm | 49 | 20 | 60 | 43 | - | 7.5 | 5m | 约0.7kg | |
| VRTNC3-10t | 10ton(98.07kN) | 0.17mm | 74 | 30 | 75 | 50 | 7 | 6.5 | 5m | 约1.2kg | |
| VRTNC3-15t | 15ton(147.1kN) | 0.18mm | 75 | 30 | 75 | 50 | 7 | 6.5 | 5m | 约1.3kg | |
| VRTNC3-22t | 22ton(215.7kN) | 0.21mm | 75 | 30 | 75 | 50 | 7 | 6.5 | 12m | 约1.3kg | |
| VRTNC3-33t | 33ton(323.6kN) | 0.25mm | 95 | 40 | 95 | 65 | 7 | 10 | 12m | 约2.1kg | |
| VRTNC3-47t | 47ton(460.9kN) | 0.33mm | 130 | 60 | 130 | 75 | 7 | 14 | 12m | 约4.3kg | |
| VRTNC3-68t | 68ton(666.9kN) | 0.35mm | 130 | 60 | 130 | 85 | 7 | 14 | 12m | 约4.8kg | |
| VRTNC3-100t | 100ton(980.7kN) | 0.45mm | 150 | 70 | 150 | 90 | 7 | 16 | 12m | 约7.0kg | |
| VRTNC3-150t | 150ton(1.471MN) | 0.57mm | 150 | 70 | 150 | 100 | 7 | 16 | 5m | 约8.6kg | |
| VRTNC3-220t | 220ton(2.157MN) | 0.67mm | 225 | 100 | 225 | 130 | 10 | 24 | 5m | 约22kg | |
| VRTNC3-330t | 330ton(3.236MN) | 0.85mm | 225 | 100 | 225 | 145 | 10 | 24 | 5m | 约29kg | |
| VRTNC3-470t | 470ton(4.609MN) | 1.00mm | 270 | 120 | 270 | 170 | 10 | 28 | 5m | 约50kg |
- ※为包含电缆在内的质量。

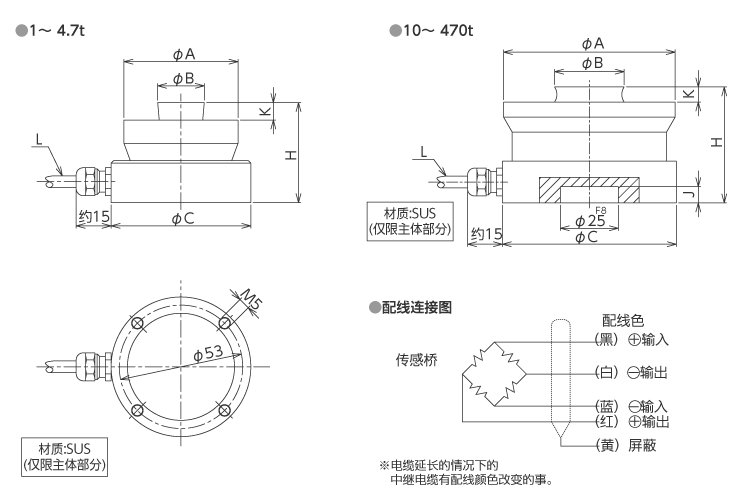

外形尺寸（单位：mm）
荷重计
