规格
| 额定输出 | 1.800～2.200mV/V(2～5kg)(※1) |
|---|---|
| 非线性 | ±0.0150%R.C. |
| 滞后 | ±0.0150%R.C. |
| 零点平衡 | ±0.1mV/V |
| 输出的温度影响 | 20～40℃:±0.0175%R.C./10℃ -10～20℃:±0.0117%R.C./10℃ |
| 允许侧向载荷 | 300%R.C. |
| 温度补偿范围 | -10～40℃（不可结露、结冰） |
| 允许温度范围 | -10～50℃（不可结露、结冰） |
| 输入阻抗 | 342.0～418.0Ω |
| 输出阻抗 | 342.0～418.0Ω |
| 推荐外加电压 | 5V |
| 外加电压范围 | 15V |
| 绝缘阻抗 | 2000MΩ(DC100V) |
| 防护结构 | 相当于IP65(注1) |
| 电缆 | 4芯屏蔽电缆 0.4m |
- (※1) 0.3, 0.5kg:0.900～1.100mV/V
- 蠕变30分钟:±0.0166%R.C.
- (注1)由于电缆外皮会随时间发生老化，可能会降低电缆取出口的密封性能。
型号选择
| 选择 | 型号 | 额定容量 | 零点的温度影响 | 最大承载面 | 极限过载 | 额定位移量 | 质量 | A |
|---|---|---|---|---|---|---|---|---|
| VPW4MC3-0.3kg | 0.3kg(2.942N) | ±0.0466%R.C./10℃ | 200×200mm | 150%R.C. | 约0.5mm | 约0.05kg | 12±0.2mm | |
| VPW4MC3-0.5kg | 0.5kg(4.903N) | ±0.0560%R.C./10℃ | ||||||
| VPW4MC3-2kg | 2kg(19.61N) | ±0.0350%R.C./10℃ | 15mm | |||||
| VPW4MC3-3kg | 3kg(29.42N) | ±0.0233%R.C./10℃ | ||||||
| VPW4MC3-5kg | 5kg(49.03N) | ±0.0280%R.C./10℃ |
- ※为包含电缆在内的质量。

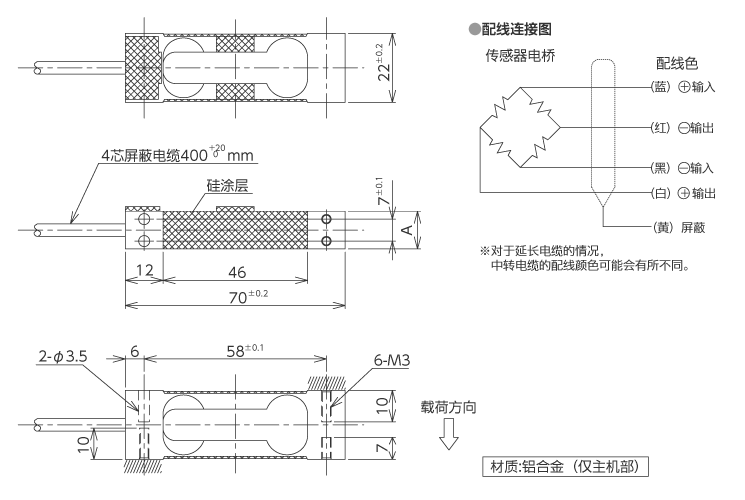

外形尺寸（单位：mm）
荷重计
