NEW
按订单生产

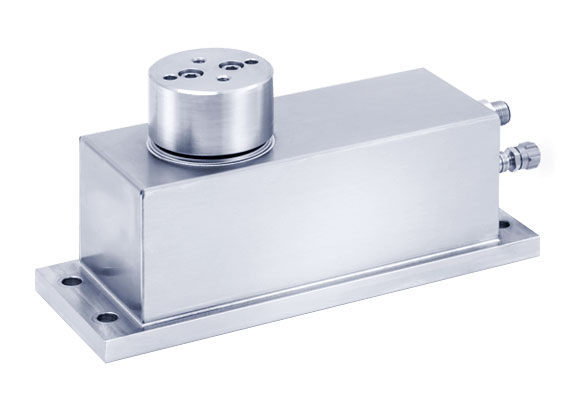

高耐载荷单点式荷重计
VPW28PHC3 series
5kg～75kg
- 极高的超载极限（破坏载荷1000%、带机械限位器）
- 优良的耐环境性能
- 极强的耐侧向载荷/弯曲应力能力
规格
| 额定输出 | 1.7mV/V±0.2mV/V (5kg) 2.0mV/V±0.2mV/V |
|---|---|
| 非线性 | ±0.0166%R.C. |
| 滞后 | ±0.0166%R.C. |
| 零点平衡 | -0.200～0.200mV/V |
| 零点的温度影响 | ±0.0140%R.C./10℃ (5kg,10kg,20kg,50kg) ±0.0233%R.C./10℃ (30kg) ±0.0186%R.C./10℃ (75kg) |
| 输出的温度影响 | 20～40℃:±0.0175%R.C./10℃ -10～20℃:±0.0117%R.C./10℃ |
| 允许过载 | 150%R.C. (距中心最多 100mm) |
| 允许侧向载荷 | 300%R.C. |
| 温度补偿范围 | -10～40℃ (不可结露、结冰) |
| 工作温度范围 | -10～50℃ (不可结露、结冰) |
| 输入阻抗 | 300～500Ω |
| 输出阻抗 | 300～500Ω |
| 基准激励电压 | 5V |
| 励磁电压的标称范围 | 1～12V |
| 绝缘阻抗 | 2GΩ以上 (DC100V) |
| 防护结构 | 相当于IP66 (注1) |
| 包括电缆 | 带 M12 插头连接器的电缆 (8芯、0.25mm²、5m) |
- 返回最小负载的输出: ±0.0166%R.C
- (注1)由于电缆外皮会随时间发生老化，可能会降低电缆取出口的密封性能。
型号选择
| 选择 | 型号 | 额定容量 | 最大承载面 | 极限过载 | 额定位移量 | 质量 |
|---|---|---|---|---|---|---|
| VPW28PHC3-5kg | 5kg(49.03N) | 400×400mm | 1000%R.C. | 约0.15mm | 约3kg | |
| VPW28PHC3-10kg | 10kg(98.07N) | |||||
| VPW28PHC3-20kg | 20kg(196.1N) | |||||
| VPW28PHC3-30kg | 30kg(294.1N) | 600×500mm | ||||
| VPW28PHC3-50kg | 50kg(490.3N) | |||||
| VPW28PHC3-75kg | 75kg(735.5N) |
- ※为包含电缆在内的质量。

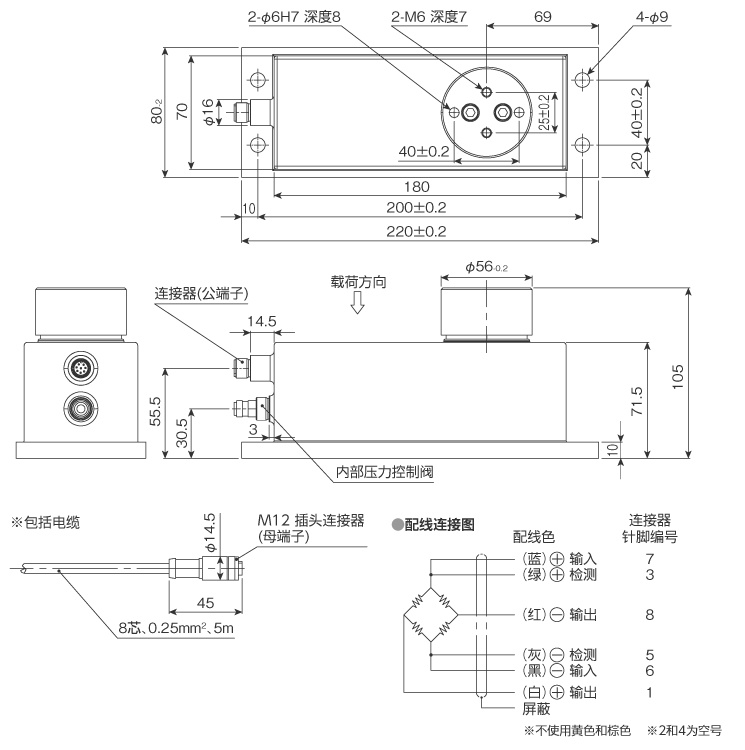

外形尺寸（单位：mm）
荷重计
