规格
| 额定输出 | 2.0±0.2mV/V |
|---|---|
| 非线性 | ±0.0166%R.C. |
| 滞后 | ±0.0166%R.C. |
| 零点平衡 | ±0.1mV/V |
| 输出的温度影响 | -10～20℃:±0.0117%R.C./10℃ -20～40℃:±0.0175%R.C./10℃ |
| 允许过载 | 150%R.C. |
| 允许侧向载荷 | 300%R.C. |
| 温度补偿范围 | -10～40℃（不可结露、结冰） |
| 允许温度范围 | -10～50℃（不可结露、结冰） |
| 输入阻抗 | 300～500Ω |
| 输出阻抗 | 300～500Ω |
| 推荐外加电压 | 5V以下 |
| 外加电压范围 | 15V |
| 绝缘阻抗 | 2000MΩ |
| 防护结构 | 相当于IP67(注1) |
| 电缆 | φ5.4-6芯屏蔽电缆 3m |
- 蠕变30分钟:±0.0166%R.C. 偏心誤差:±0.0233%R.C.
- (注1)由于电缆外皮会随时间发生老化，可能会降低电缆取出口的密封性能。
型号选择
| 选择 | 型号 | 额定容量 | 最小検定目量 | 零点的温度影响 | 最大承载面 |
|---|---|---|---|---|---|
| VPW10AC3-50kg | 50kg(490.3N) | 10g(0.0980N) | ±0.0280%R.C./10℃ | 600×500mm | |
| VPW10AC3-100kg | 100kg(980.7N) | 20g(0.1961N) | ±0.0280%R.C./10℃ | ||
| VPW10AC3-150kg | 150kg(1.471kN) | 20g(0.1961N) | ±0.0186%R.C./10℃ | ||
| VPW10AC3-200kg | 200kg(1.961kN) | 50g(0.4903N) | ±0.0350%R.C./10℃ | ||
| VPW10AC3-250kg | 250kg(2.451kN) | 50g(0.4903N) | ±0.0280%R.C./10℃ | ||
| VPW10AC3-300kg | 300kg(2.942kN) | 50g(0.4903N) | ±0.0233%R.C./10℃ |
- 额定変位量：约0.5mm
- 質量：约600g

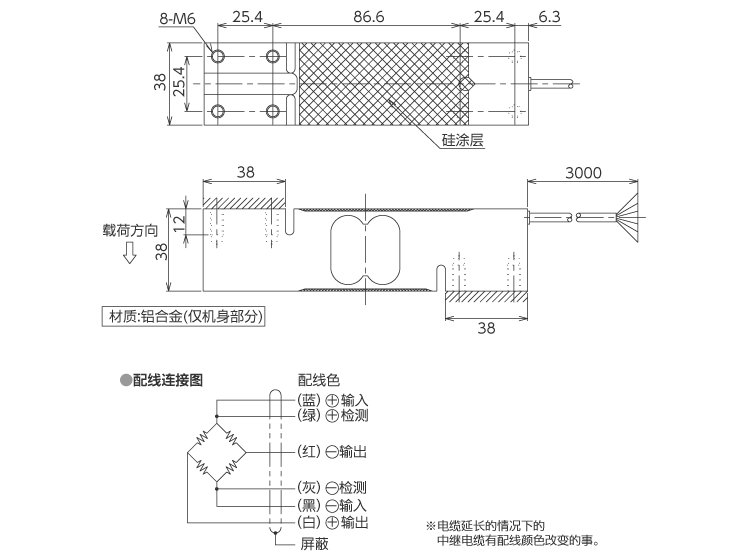

外形尺寸（单位：mm）

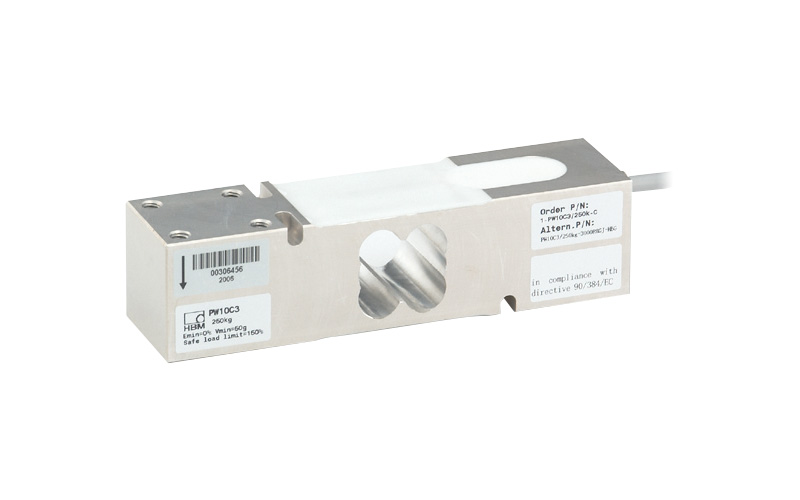

荷重计
