按订单生产

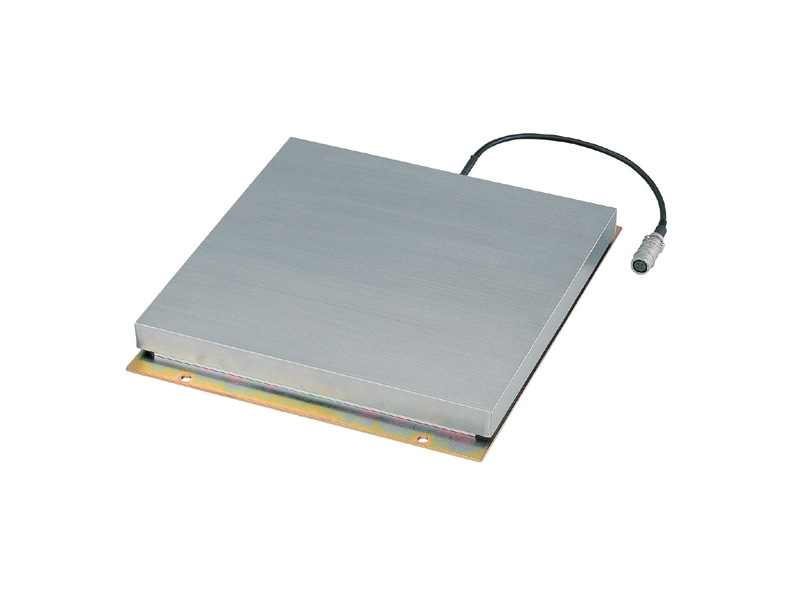

低放型荷重计
VLTT series
50kg～200kg
- 高度31mm的超薄型设计
- 还备有内置放大器型
- 可以选择变送器/换能器
规格1(载荷变送器)
| 允许过载 | 150%R.C. |
|---|---|
| 精度 | ±0.3%R.C.(包含非线性、滞后、重现性)以内 |
| 模拟输出 | 4～20mA |
| 电源［耗电量］ | DC24V±10% [约20mA] |
| 负载电阻 | 500Ω以下 |
| 温度补偿范围 | 0～50℃（不可结露、结冰） |
| 允许温度范围 | 0～60℃（不可结露、结冰） |
| 温度漂移 | ±1%R.C./10℃ |
| 外壳材质 | SUS304 |
| 底板材质 | SPCC(镀铬) |
| 电缆 | 2芯屏蔽电缆 UL符合标准的产品 |
规格2(载荷换能器)
| 允许过载 | 150%R.C. |
|---|---|
| 精度 | ±0.3%R.C.(包含非线性、滞后、重现性)以内 |
| 额定输出 | 2mV/V±1% |
| 推荐外加电压 | 10V DC |
| 最大外加电压 | 12V DC |
| 温度补偿范围 | -10～50℃（不可结露、结冰） |
| 允许温度范围 | -10～60℃（不可结露、结冰） |
| 温度漂移 | ±1%R.C./10℃ |
| 外壳材质 | SUS304 |
| 底板材质 | SPCC(镀铬) |
| 电缆 | 4芯屏蔽电缆 UL符合标准的产品 |
型号选择
| 型号选择 | 核对 | 型号 | 规格 |
|---|---|---|---|
| 1.基本型式 | VLTT | 载荷变送器（放大器内置） | |
| VLTT | 载荷换能器 | ||
| 2.尺寸/额定容量 (※1) |
2 | □200(50・100kg中选择可能) | |
| 3 | □250(100・200kg中选择可能) | ||
| 4 | □300(50・100・200kg中选择可能) | ||
| 5 | □420(100・200kg中选择可能) | ||
| 3.模拟输出 | ○ | A6 | 4～20mA(双线式) ※仅载荷变送器的情况下选择 |
| 4.额定容量 | 050 | 50kg | |
| 100 | 100kg | ||
| 200 | 200kg | ||
| 7.电缆连接形状 | S01 | 延长电缆 1m | |
| S02 | 延长电缆 2m | ||
| S03 | 延长电缆 3m(标准) | ||
| S04～99 | 延长电缆 4～99m | ||
| 8.电源 | ○ | 4 | DC24V±10% ※仅载荷变送器的情况下选择 |
| 9.资料 | N | 试验报告单(3点测量)／(标准) | |
| T | 可追溯性文件 ※可追溯性文件详细内容 1:可追溯性证明书、2:追溯系统图、3:试验报告单(3点测量) |
- (※1) 请注意，有些尺寸不能根据额定容量进行选择。

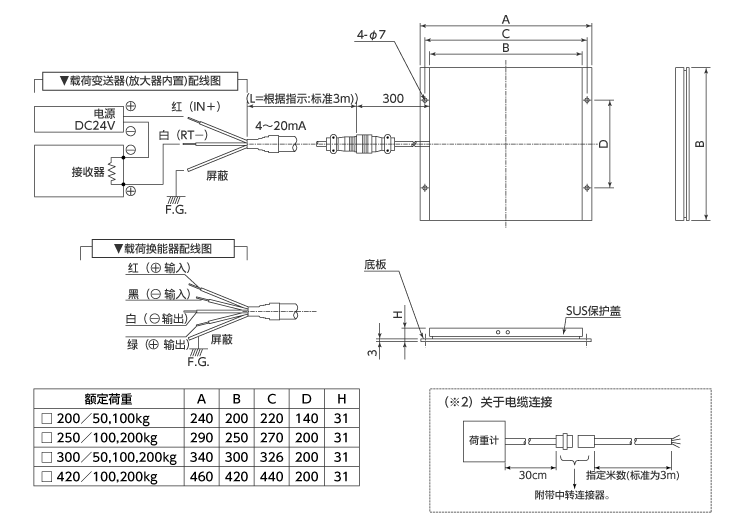

外形尺寸（单位：mm）
荷重计
