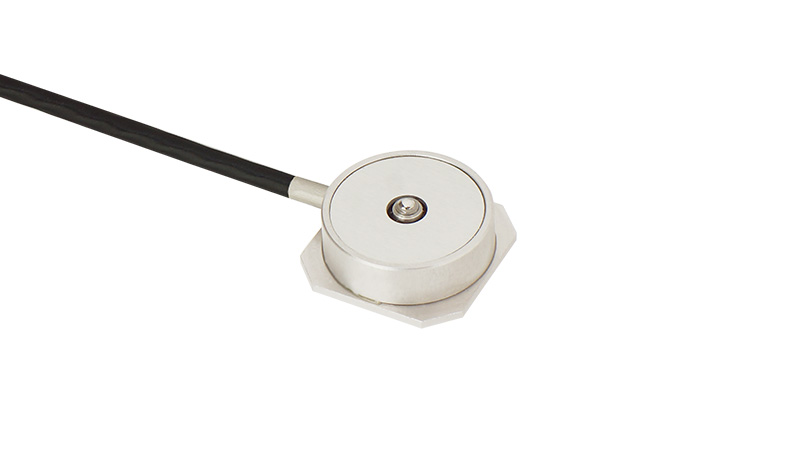

带有防超载机构的超小型负载按钮式荷重计
VLSS-C series
2N～5N
- 带超载保护限位器
- 极限过载500%R.C.
- 超低载荷
- 高精度
- 超小型
规格
| 额定输出 | 0.700～1.300mV/V |
|---|---|
| 非线性 | ±0.3%R.C. |
| 滞后 | ±0.3%R.C. |
| 重复性 | ±0.3%R.C. |
| 零点平衡 | -0.100～0.100mV/V |
| 零点的温度影响 | ±0.3%R.C./10℃ |
| 输出的温度影响 | ±0.1%R.C./10℃ |
| 允许过载 | 150%R.C. |
| 极限过载 | 500%R.C. |
| 温度补偿范围 | 0～60℃（不可结露、结冰） |
| 允许温度范围 | -10～60℃（不可结露、结冰） |
| 输入阻抗 | 380.0～440.0Ω |
| 输出阻抗 | 345.0～355.0Ω |
| 推荐外加电压 | 6V以下 |
| 绝缘阻抗 | 1000MΩ以上(DC 50V) (电桥～主体间) |
| 防护结构 | 相当于IP50（仅主体部分）(注1) |
| 电缆 | φ1.8mm 4芯屏蔽电缆 1.5m直接连接 |
- (注1)由于电缆外皮会随时间发生老化，可能会降低电缆取出口的密封性能。
型号选择
| 选择 | 型号 | 额定容量 | 额定位移量 | 质量 |
|---|---|---|---|---|
| VLSS-2NC | 2N | 约0.04mm | 约12g | |
| VLSS-5NC | 5N | 约0.03mm |
- ※为包含电缆在内的质量。

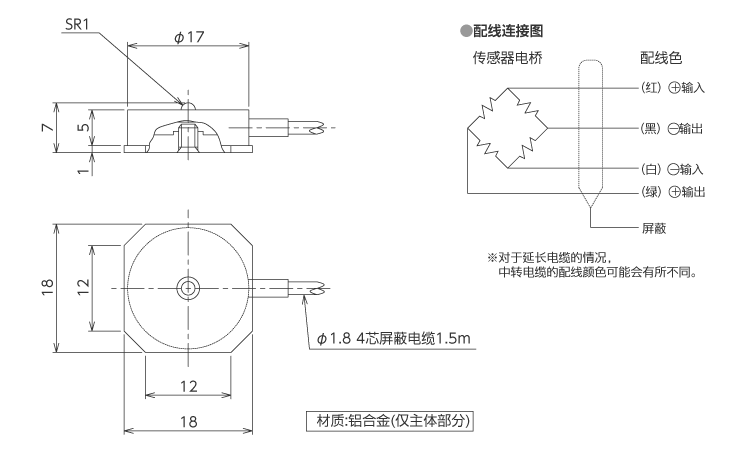

外形尺寸（单位：mm）
荷重计
