规格
| 额定输出 | 0.990～1.010mV/V |
|---|---|
| 非线性 | ±0.5%R.C. |
| 滞后 | ±0.5%R.C. |
| 重复性 | ±0.3%R.C. |
| 零点平衡 | -0.050～0.050mV/V |
| 零点的温度影响 | ±0.1%R.C./10℃ |
| 输出的温度影响 | ±0.1%R.C./10℃ |
| 允许过载 | 150%R.C. |
| 温度补偿范围 | -5～70℃（不可结露、结冰） |
| 允许温度范围 | -10～75℃（不可结露、结冰） |
| 输入阻抗 | 343.0～357.0Ω |
| 输出阻抗 | 343.0～357.0Ω |
| 推荐外加电压 | 8V以下 |
| 最大外加电压 | 12V |
| 绝缘阻抗 | 1000MΩ以上(DC 50V) |
| 防护结构 | 相当于IP50(注1) |
| 电缆 | φ6mm 4芯屏蔽机耐曲电缆 (KDF-SB)5m直接连接 |
- (注1)由于电缆外皮会随时间发生老化，可能会降低电缆取出口的密封性能。
型号选择
| 选择 | 型号 | 额定容量 | 额定位移量 | 质量 |
|---|---|---|---|---|
| VLC-10KNG811 | 10kN | 约0.04mm | 约700g | |
| VLC-20KNG811 | 20kN | |||
| VLC-50KNG811 | 50kN |
- ※为包含电缆在内的质量。

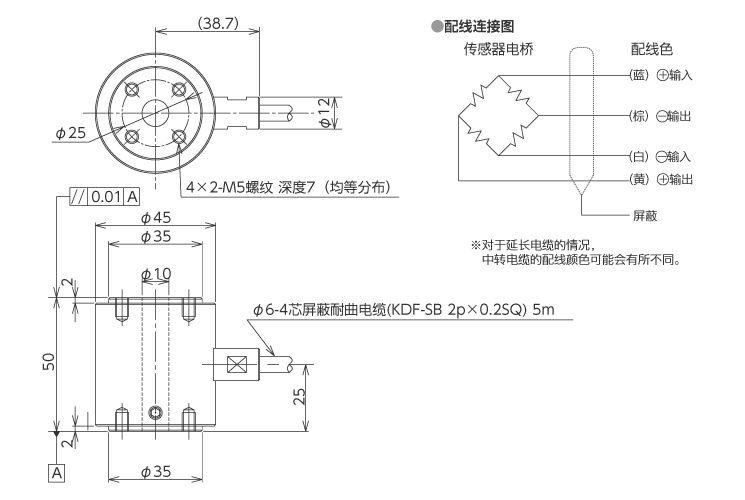

外形尺寸（单位：mm）
荷重计
