按订单生产

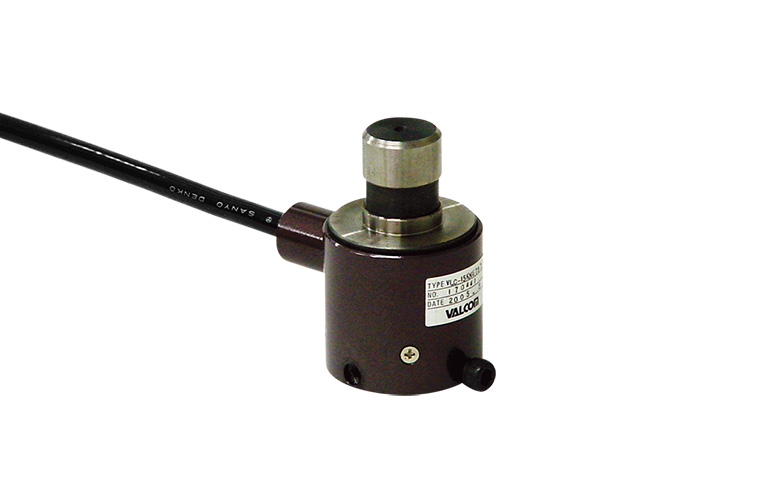

用于手动压力机的小型荷重传感器
VLC-G787 series
各种额定量程请以咨询
- 耐曲电缆 标准型
可根据各手动压力机制造商的安装尺寸1台起生产
规格
| 额定输出 | 1mV/V±10% |
|---|---|
| 非线性 | ±3%R.C. |
| 滞后 | ±3%R.C. |
| 重复性 | ±3%R.C. |
| 零点平衡 | ±5%R.O. |
| 零点的温度影响 | ±0.1%R.C./10℃ |
| 输出的温度影响 | ±0.1%R.C./10℃ |
| 允许过载 | 120%R.C. |
| 温度补偿范围 | -5～60℃（不可结露、结冰） |
| 允许温度范围 | -10～70℃（不可结露、结冰） |
| 输入阻抗 | 350Ω±2% |
| 输出阻抗 | 350Ω±2% |
| 推荐外加电压 | 8V以下 |
| 影响外加电压 | 12V |
| 绝缘阻抗 | 1000MΩ以上(DC 50V) |
| 防护结构 | 相当于IP50(注1) |
| 电缆 | φ8mm 4芯屏蔽电缆(CESV-B)3m |
- (注1)由于电缆外皮会随时间发生老化，可能会降低电缆取出口的密封性能。
型号选择
| 选择 | 型号 | 额定容量 | 额定位移量 | 质量 |
|---|---|---|---|---|
| VLC-10KNG787 | 10kN | 约0.02mm | 约560g | |
| VLC-15KNG787 | 15kN | 约565g | ||
| VLC-20KNG787 | 20kN | 约570g | ||
| VLC-30KNG787 | 30kN | 约585g | ||
| VLC-50KNG787 | 50kN | 约610g |
- ※为包含电缆在内的质量。

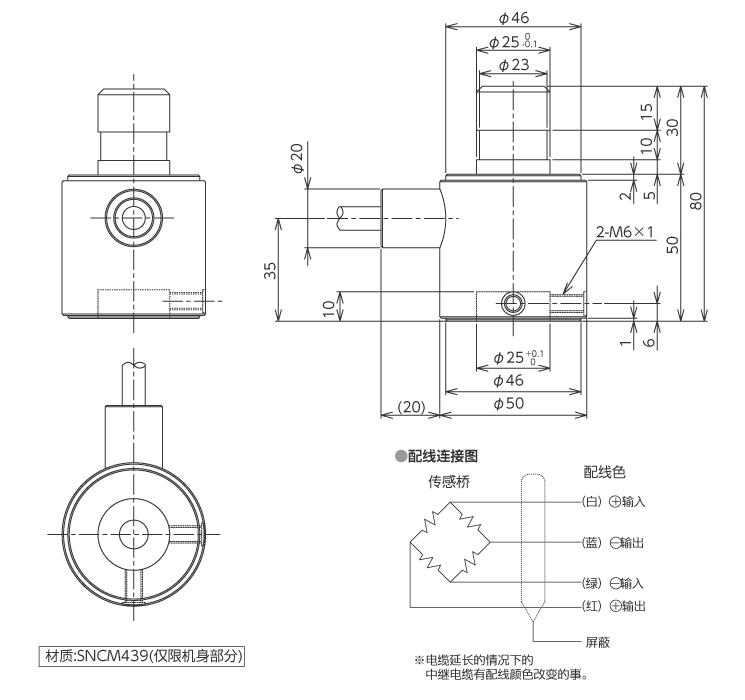

外形尺寸（单位：mm）
荷重计
