按订单生产

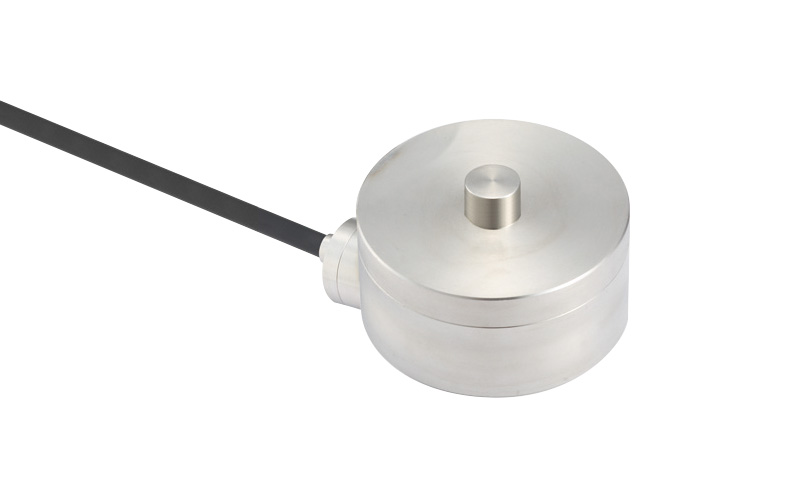

耐环境型负载按钮式荷重计
VLC-G471M2 series
2kN～50kN
- 通过带电缆连接部位的双重密封结构，提高了防水性能
- 最适用于造纸等过程的张力控制
规格
| 额定输出 | 1.5mV/V±2% |
|---|---|
| 非线性 | ±0.1%R.C. |
| 滞后 | ±0.1%R.C. |
| 重复性 | ±0.1%R.C. |
| 零点平衡 | ±5%R.O. |
| 零点的温度影响 | ±0.05%R.C./10℃ |
| 输出的温度影响 | ±0.05%R.C./10℃ |
| 允许过载 | 200%R.C. |
| 温度补偿范围 | -10～60℃（不可结露、结冰） |
| 允许温度范围 | -15～75℃（不可结露、结冰） |
| 输入阻抗 | 350Ω±2% |
| 输出阻抗 | 350Ω±2% |
| 推荐外加电压 | 1～10V |
| 影响外加电压 | 15V |
| 绝缘阻抗 | 1000MΩ以上 |
| 防护结构 | 相当于IP65(注1) |
| 电缆 | φ8-4芯屏蔽电缆 (CESV-B)10m 前端分散 |
- (注1)由于电缆外皮会随时间发生老化，可能会降低电缆取出口的密封性能。
型号选择
| 选择 | 型号 | 额定容量 | 额定位移量 | 质量 |
|---|---|---|---|---|
| VLC-2KNG471M2 | 2kN | 0.09mm | 约3.3kg | |
| VLC-5KNG471M2 | 5kN | 0.05mm | ||
| VLC-10KNG471M2 | 10kN | 0.04mm | ||
| VLC-20KNG471M2 | 20kN | 0.03mm | ||
| VLC-50KNG471M2 | 50kN | 0.02mm |
- ※为包含电缆在内的质量。

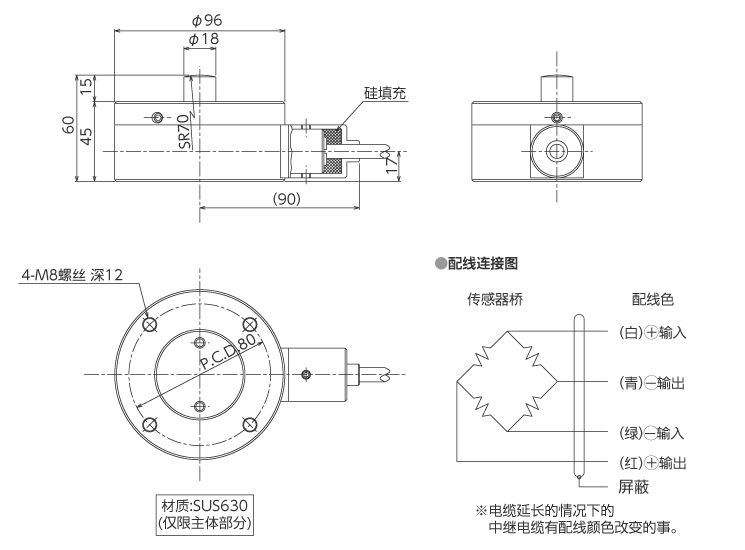

外形尺寸（单位：mm）
荷重计
