按订单生产

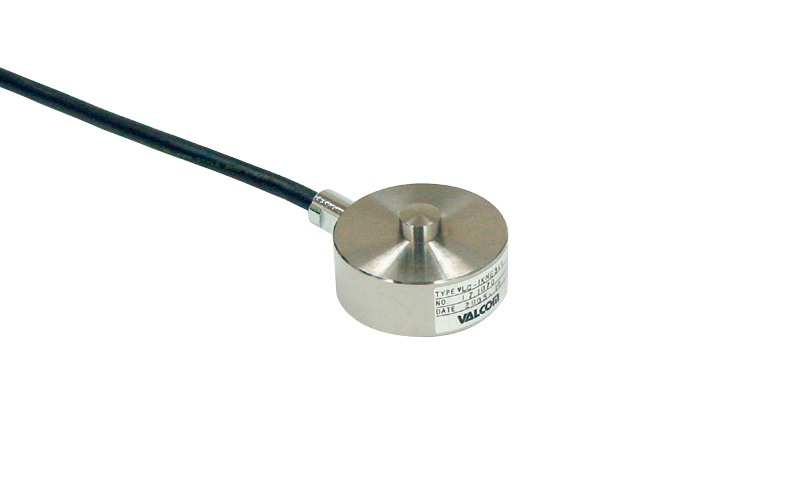

支持高温小型负载按钮式荷重计
VLC-E333M1H series
500N～20kN
- 支持高温150℃
- 小型
规格
| 额定输出 | 1.200～1.800mV/V |
|---|---|
| 非线性 | ±0.3%R.C. |
| 滞后 | ±0.3%R.C. |
| 重复性 | ±0.3%R.C. |
| 零点平衡 | -0.075～0.075mV/V |
| 零点的温度影响 | ±0.5%R.C./10℃ |
| 输出的温度影响 | ±0.5%R.C./10℃ |
| 允许过载 | 150%R.C. |
| 温度补偿范围 | -30～150℃（不可结露、结冰） |
| 允许温度范围 | -40～180℃（不可结露、结冰） |
| 输入阻抗 | 343.0～357.0Ω |
| 输出阻抗 | 343.0～357.0Ω |
| 推荐外加电压 | 8V以下 |
| 最大外加电压 | 12V |
| 绝缘阻抗 | 1000MΩ以上(DC 50V) |
| 防护结构 | 相当于IP50(注1) |
| 电缆 | φ4mm 4芯聚四氟乙烯屏蔽电缆 (A-6FF-SB) 3m |
- (注1)由于电缆外皮会随时间发生老化，可能会降低电缆取出口的密封性能。
型号选择
| 选择 | 型号 | 额定容量 | 额定位移量 | 质量 |
|---|---|---|---|---|
| VLC-500NE333M1H | 500N | 约0.10mm | 约700g | |
| VLC-1KNE333M1H | 1kN | 约0.05mm | ||
| VLC-2KNE333M1H | 2kN | |||
| VLC-3KNE333M1H | 3kN | |||
| VLC-5KNE333M1H | 5kN | |||
| VLC-10KNE333M1H | 10kN | 约0.04mm | ||
| VLC-20KNE333M1H | 20kN |
- ※为包含电缆在内的质量。

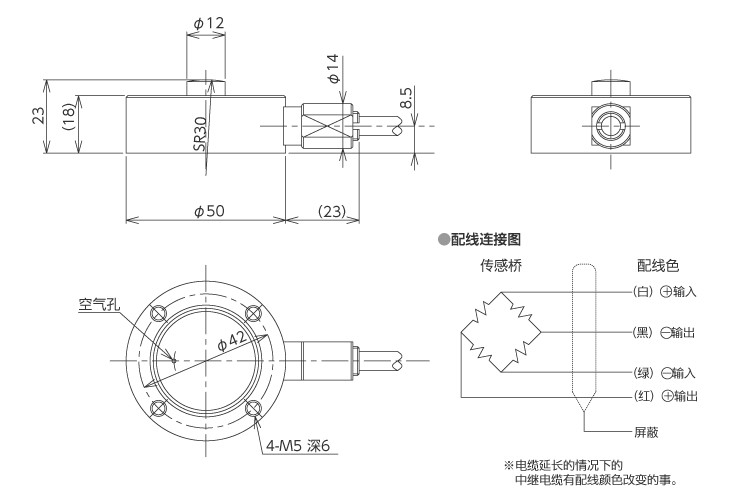

外形尺寸（单位：mm）
荷重计
