规格
| 额定输出 | 2mV/V±0.1mV/V |
|---|---|
| 非线性 | ±0.2%R.C. |
| 滞后 | ±0.2%R.C. |
| 重复性 | ±0.1%R.C. |
| 零点平衡 | ±0.2mV/V |
| 零点的温度影响 | ±0.1%R.C./10℃ |
| 输出的温度影响 | ±0.1%R.C./10℃ |
| 允许过载 | 150%R.C. |
| 温度补偿范围 | -10～70℃（不可结露、结冰） |
| 允许温度范围 | -20～80℃（不可结露、结冰） |
| 输入阻抗 | 350±5Ω |
| 输出阻抗 | 350±5Ω |
| 推荐外加电压 | 5V以下 |
| 最大外加电压 | 10V |
| 绝缘阻抗 | 1GΩ以上(DC 50V) |
| 防护结构 | 相当于IP65（仅主体部分）(注1) |
| 电缆 | φ7-4芯屏蔽电缆5m直接连接 |
- (注1)由于电缆外皮会随时间发生老化，可能会降低电缆取出口的密封性能。
型号选择
| 选择 | 型号 | 额定容量 | 额定位移量 | A | B | φC | φD | (φE) | F | G | 4-H | 质量 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| VLC-500KN-087 | 500kN | 约0.1mm | 95 | 7 | 126 | 42 | (101) | 40 | 113 | M10深12 | 约6kg | |
| VLC-1MN-087 | 1MN | 约0.1mm | 120 | 10 | 146 | 58 | (115) | 50 | 130 | M12深18 | 约11kg |
- ※为包含电缆在内的质量。

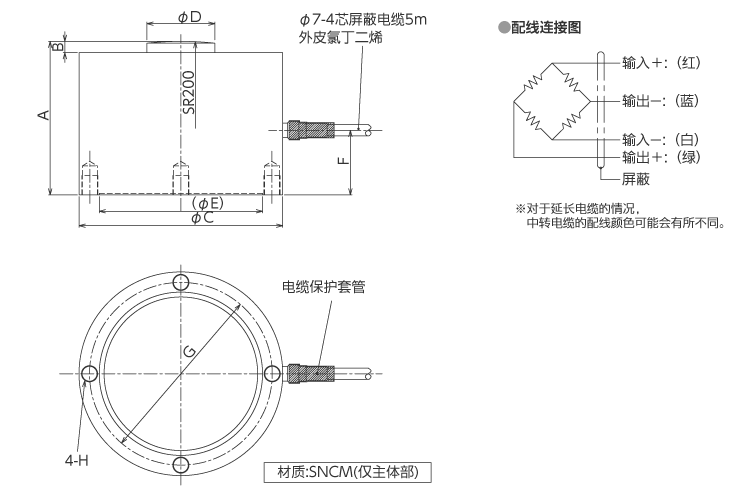

外形尺寸（单位：mm）

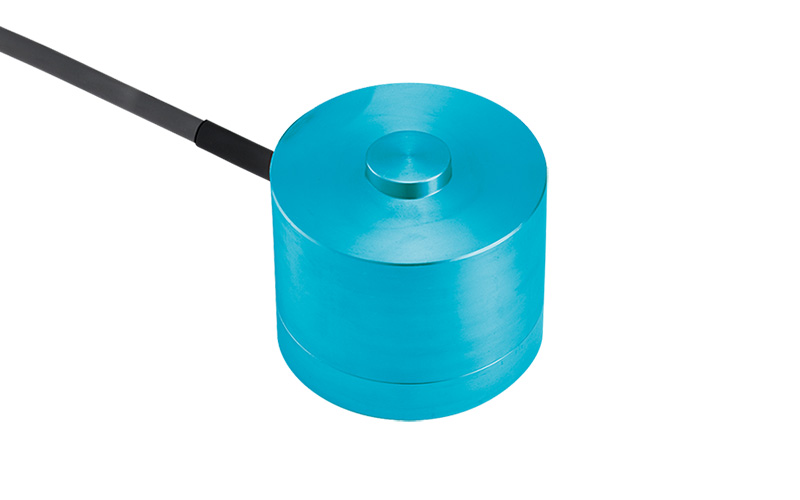

荷重计
