按订单生产

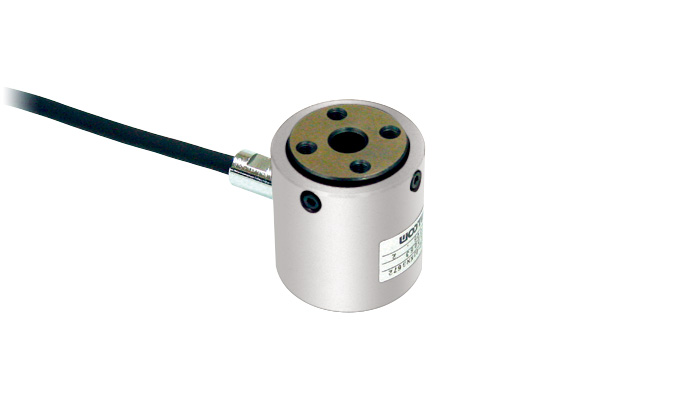

平面式荷重计
VLC-024A series
5kN～100kN
- 易于安装到轴、油缸上的小型平面式结构
- 低成本型
规格
| 额定输出 | 1mV/V±0.1mV/V |
|---|---|
| 非线性 | ±0.5%R.C. |
| 滞后 | ±0.5%R.C. |
| 重复性 | ±0.3%R.C. |
| 零点平衡 | ±0.1mV/V |
| 零点的温度影响 | ±0.1%R.C./10℃ |
| 输出的温度影响 | ±0.1%R.C./10℃ |
| 允许过载 | 150%R.C. |
| 温度补偿范围 | -10～60℃（不可结露、结冰） |
| 允许温度范围 | -10～60℃（不可结露、结冰） |
| 输入阻抗 | 420Ω±50Ω |
| 输出阻抗 | 350Ω±5Ω |
| 推荐外加电压 | 5V以下 |
| 最大外加电压 | 10V |
| 绝缘阻抗 | 1000MΩ以上 |
| 防护结构 | 相当于IP54(注1) |
| 电缆 | φ5-4芯屏蔽机耐曲电缆 5m直接连接 |
- (注1)由于电缆外皮会随时间发生老化，可能会降低电缆取出口的密封性能。
型号选择
| 选择 | 型号 | 额定容量 | 额定位移量 | 质量 |
|---|---|---|---|---|
| VLC-5KN-024A | 5kN | 约0.02mm | 约1kg | |
| VLC-10KN-024A | 10kN | |||
| VLC-20KN-024A | 20kN | |||
| VLC-30KN-024A | 30kN | |||
| VLC-50KN-024A | 50kN | |||
| VLC-100KN-024A | 100kN |
- ※为包含电缆在内的质量。

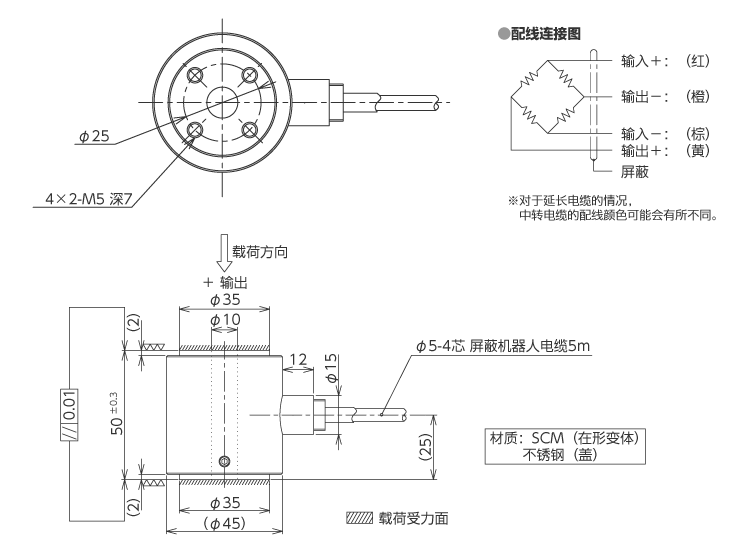

外形尺寸（单位：mm）
荷重计
