按订单生产

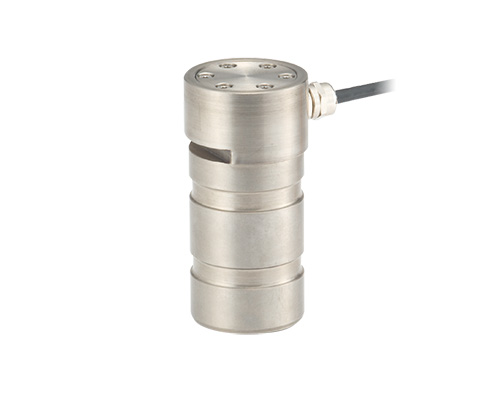

销式荷重传感器
VLC-023 series
5kN～100kN
- 优良的耐环境性能
- 丰富的产品类型
- 最适合用在起重机、吊车、钢铁、造纸行业
- 定制产品
规格
| 额定输出 | 0.500～1.500mV/V |
|---|---|
| 非线性 | ±2%R.C. |
| 滞后 | ±2%R.C. |
| 重复性 | ±1%R.C. |
| 零点平衡 | ±0.1mV/V |
| 零点的温度影响 | ±0.3%R.C./10℃ |
| 输出的温度影响 | ±0.5%R.C./10℃ |
| 温度补偿范围 | -10～60℃（不可结露、结冰） |
| 允许温度范围 | -10～60℃（不可结露、结冰） |
| 输入阻抗 | 345.0～355.0Ω |
| 输出阻抗 | 345.0～355.0Ω |
| 推荐外加电压 | 12V以下 |
| 最大外加电压 | 15V |
| 绝缘阻抗 | 1000MΩ以上(DC50V) |
| 防护结构 | 相当于IP65 填充材料密闭结构(注1) |
| 电缆 | φ7mm 4芯屏蔽电缆 3m |
- (注1)由于电缆外皮会随时间发生老化，可能会降低电缆取出口的密封性能。
型号选择
| 选择 | 型号 | 额定容量 | φd | A | B | C | φD | F | G | H | I | J | 质量 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| VLC-5KN-023 | 5kN | 30 | 96 | 28 | 60 | 44 | 10 | 8 | 24 | 4 | 4 | 约0.8kg | |
| VLC-10KN-023 | 10kN | ||||||||||||
| VLC-20KN-023 | 20kN | ||||||||||||
| VLC-50KN-023 | 50kN | 40 | 116 | 30 | 83 | 49 | 14 | 10 | 35 | 6 | 9.5 | 约1.6kg | |
| VLC-100KN-023 | 100kN | 50 | 152 | 35 | 112 | 50 | 16 | 12 | 56 | 8 | 7 | 约2.5kg |
- ※为包含电缆在内的质量。
如需其他信息、详细信息、特殊规格或特殊尺寸的产品请与本公司营业部联系。

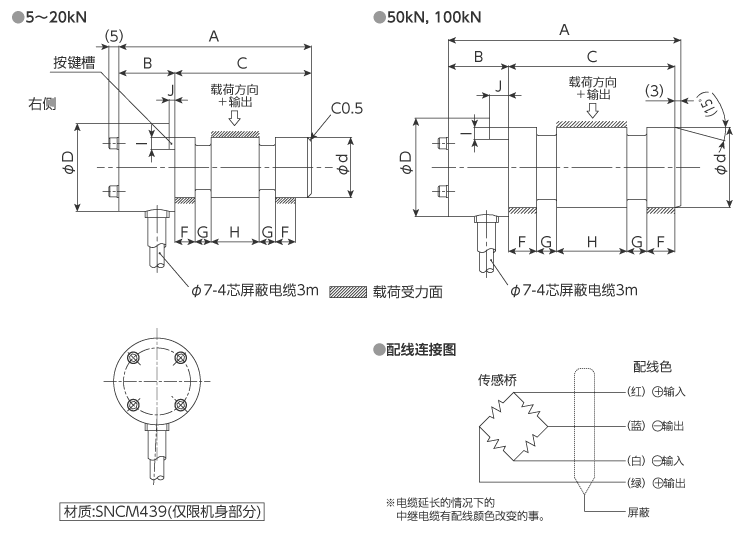

外形尺寸（单位：mm） 【参考尺寸】
