规格
| 额定输出 | 1.980～2.020mV/V |
|---|---|
| 非线性 | ±0.1%R.C. |
| 滞后 | ±0.1%R.C. |
| 重复性 | ±0.05%R.C. |
| 零点平衡 | -0.020～0.020mV/V |
| 零点的温度影响 | ±0.05%R.C./10℃ |
| 输出的温度影响 | ±0.05%R.C./10℃ |
| 允许过载 | 150%R.C. |
| 温度补偿范围 | -10～60℃ |
| 允许温度范围 | -10～60℃ |
| 输入阻抗 | 700Ω±10Ω |
| 输出阻抗 | 700Ω±10Ω |
| 推荐外加电压 | 5V |
| 最大外加电压 | 10V |
| 绝缘阻抗 | 1000MΩ以上(DC50V) |
| 防护结构 | IP64相当 焊接密闭结构(注1) |
| 电缆 | φ5mm 4芯屏蔽耐曲电缆标准 5m |
- (注1)由于电缆外皮会随时间发生老化，可能会降低电缆取出口的密封性能。
型号选择
| 选择 | 型号 | 额定容量 | 额定位移量 | φA | φB | φC | M(螺丝) | φE | φF | H | (I) | 质量 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| VLC-10KN-020 | 10kN | 约0.03mm | 80 | 52 | 20 | M12×1.75 | 62 | 7 | 30 | 17 | 约1kg | |
| VLC-20KN-020 | 20kN | 110 | 70 | 34 | M18×1.5 | 85 | 9 | 40 | 12 | 约2.7kg | ||
| VLC-50KN-021 | 50kN | 约0.04mm | 130 | 77 | 40 | M24×1.5 | 95 | 13 | 50 | - | 约4.3kg | |
| VLC-100KN-021 | 100kN | 约0.06mm | 160 | 100 | 60 | M36×2 | 125 | 17 | 60 | - | 约7.5kg | |
| VLC-200KN-021 | 200kN | 约0.07mm | 230 | 136 | 90 | M50×2 | 180 | 22 | 70 | - | 约20kg |
- ※为包含电缆在内的质量。

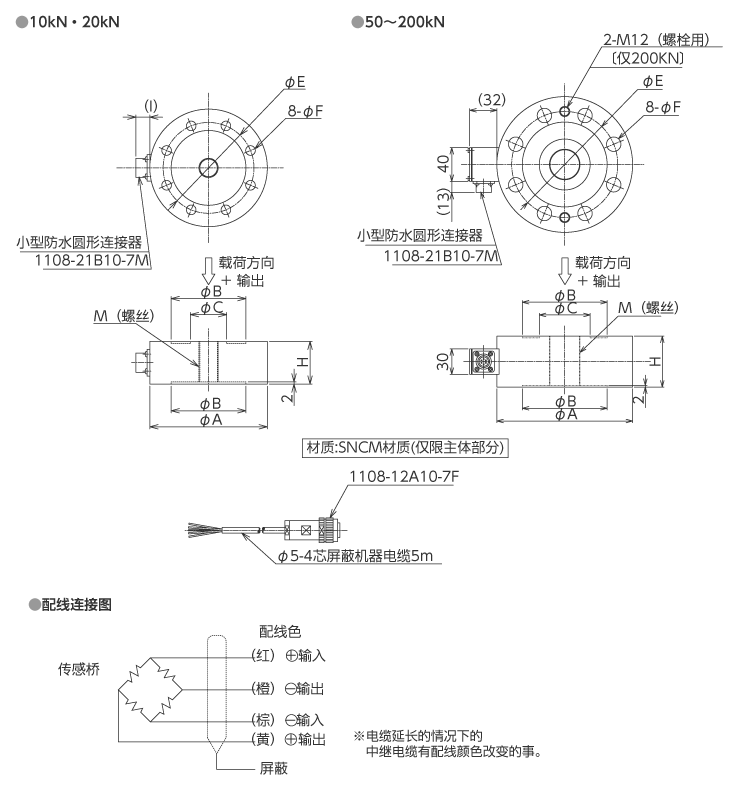

外形尺寸（单位：mm）
荷重计
