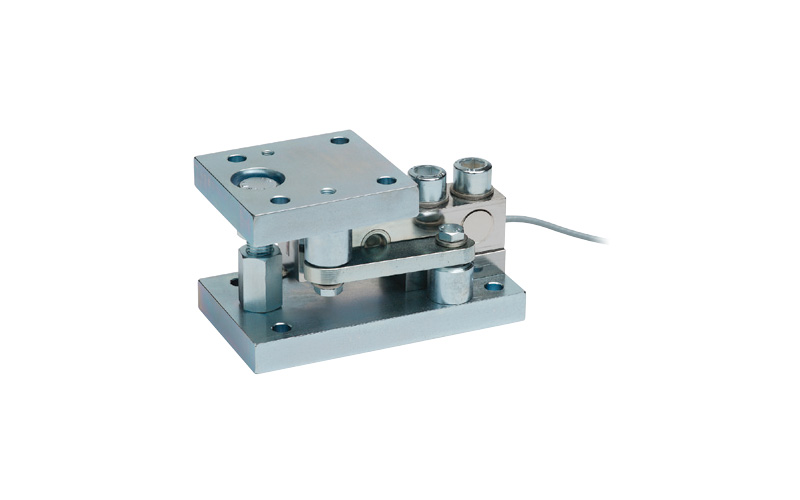

模块式荷重计
VHLCB2C3/MLBR series
110kg～4.4ton
- 最适用于罐的计重
- 模块式
- 特别优良的耐环境性能
- 带有防超载机构、防浮起机构
- 限制高度的紧凑型设计
- 利用撑杆的防振动机构
- 利用弯曲轴承的自竖立设计
- 不锈钢制
规格
| 额定输出 | 1.94mV/V±0.1% |
|---|---|
| 非线性 | ±0.0170%R.C. |
| 滞后 | ±0.0166%R.C. |
| 零点平衡 | -0.190～0.030mV/V |
| 零点的温度影响 | ±0.0140%R.C./10℃(※1) |
| 输出的温度影响 | ±0.0140%R.C./10℃ |
| 允许过载 | 150%R.C.(110kg,220kg,550kg,1.1t) 120%(1.76t,2.2t,4.4t) |
| 温度补偿范围 | -10～40℃（不可结露、结冰） |
| 允许温度范围 | -30～70℃（不可结露、结冰） |
| 输入阻抗 | 350～480Ω |
| 输出阻抗 | 350±2Ω |
| 推荐外加电压 | 5V |
| 外加电压范围 | 0.5～15V |
| 绝缘阻抗 | 5000MΩ |
| 防护结构 | IP68/IP69 符合 EN 60529 (IEC 60529) (注1) |
| 电缆 | TPE 6芯屏蔽电缆 参照下表N尺寸 |
- (※1) 110kg, 550kg, 1.1t:±0.0127%R.C./10℃
- 蠕变30分钟:±0.0166%R.C.
- (注1) 由于电缆外皮会随时间发生老化，可能会降低电缆取出口的密封性能。
型号选择
| 选择 | 型号 | 额定容量 | 额定位移量 | A | B | C | D |
|---|---|---|---|---|---|---|---|
| VHLCB2C3/MLBR-110kg | 110kg(1.079kN) | 约0.5mm | 93.6±1.6 | 170 | 100 | 70 | |
| VHLCB2C3/MLBR-220kg | 220kgf(2.158kN) | ||||||
| VHLCB2C3/MLBR-550kg | 550kgf(5.394kN) | ||||||
| VHLCB2C3/MLBR-1.1t | 1.1tonf(10.79kN) | ||||||
| VHLCB2C3/MLBR-1.76t | 1.76tonf(17.26kN) | 约1.4mm | |||||
| VHLCB2C3/MLBR-2.2t | 2.2tonf(21.58kN) | 约0.5mm | 125.3±2 | 220 | 120 | 84 | |
| VHLCB2C3/MLBR-4.4t | 4.4tonf(43.15kN) |
| 型号 | E | F | φG | H | J | K | φL | N | 质量 |
|---|---|---|---|---|---|---|---|---|---|
| VHLCB2C3/MLBR-110kg | 17 | 136 | 13.5 | 15 | 19 | 17 | 104 | 3m | 约7kg～约10kg |
| VHLCB2C3/MLBR-220kg | |||||||||
| VHLCB2C3/MLBR-550kg | |||||||||
| VHLCB2C3/MLBR-1.1t | |||||||||
| VHLCB2C3/MLBR-1.76t | |||||||||
| VHLCB2C3/MLBR-2.2t | 25.5 | 175 | 14 | 18 | 23 | 19.5 | 135 | 6m | |
| VHLCB2C3/MLBR-4.4t |
- ※为包含电缆在内的质量。

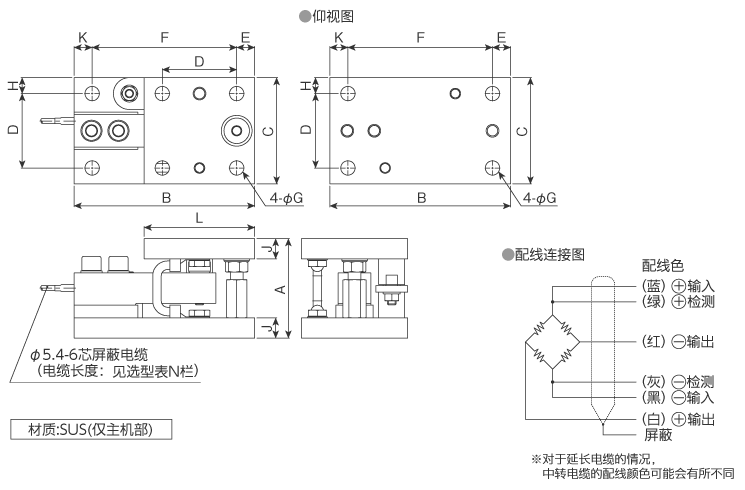

外形尺寸（单位：mm）
荷重计
