规格
| 额定输出 | 1.938～1.942mV/V |
|---|---|
| 非线性 | ±0.0170%R.C. |
| 滞后 | ±0.0170%R.C. |
| 零点平衡 | -0.019～0.019mV/V |
| 零点的温度影响 | ±0.0140%R.C./10℃(※1) |
| 输出的温度影响 | ±0.0140%R.C./10℃ |
| 允许过载 | 150%R.C. |
| 允许侧向载荷 | 100%R.C. |
| 允许动载荷 | 70%R.C.(频率、振幅的条件符合DIN 50100) |
| 温度补偿范围 | -10～40℃（不可结露、结冰） |
| 允许温度范围 | -30～70℃（不可结露、结冰） |
| 输入阻抗 | 350.0～490.0Ω |
| 输出阻抗 | 348.0～352.0Ω |
| 推荐外加电压 | 5V |
| 外加电压范围 | 0.5～15V |
| 绝缘阻抗 | 5GΩ以上 |
| 防护结构 | 相当于 IP68(注1) |
| 电缆 | PVC 6芯屏蔽电缆 参照下表K尺寸 |
- (※1) 550kg, 1.1t:±0.0127%R.C./10℃
- 蠕变30分钟:±0.0166%R.C.
- (注1) 由于电缆外皮会随时间发生老化，可能会降低电缆取出口的密封性能。
型号选择
| 选择 | 型号 | 额定容量 | 额定位移量 | A | B | C | D |
|---|---|---|---|---|---|---|---|
| VHLC3-220kg | 220kg(2.158kN) | 0.5mm | 133.4 | 30.2 | 30.7 | 57.7 | |
| VHLC3-550kg | 550kgf(5.394kN) | ||||||
| VHLC3-1.1t | 1.1tonf(10.79kN) | ||||||
| VHLC3-1.76t | 1.76tonf(17.26kN) | 1.4mm | 51.7 | ||||
| VHLC3- 2.2t | 2.2tonf(21.58kN) | 0.5mm | 171.5 | 36.5 | 36.8 | 76.2 | |
| VHLC3-4.4t | 4.4tonf(43.15kN) | 42.9 | 42.9 |
| 型号 | E | F | G | H | φJ | K | φL | M | N | 质量 |
|---|---|---|---|---|---|---|---|---|---|---|
| VHLC3-220kg | 15.4 | 76.2 | 25.4 | 1.7 | 13 | 3m | 20.6 | M12×1.75 | 14.2 | 约0.9kg |
| VHLC3-550kg | ||||||||||
| VHLC3-1.1t | ||||||||||
| VHLC3-1.76t | ||||||||||
| VHLC3- 2.2t | 19.1 | 95.3 | 38.1 | 2.5 | 20.5 | 6m | 30.2 | M20×2.5 | 17.0 | 约1.6kg |
| VHLC3-4.4t | 20.1 | 约2.2kg |
- ※为包含电缆在内的质量。

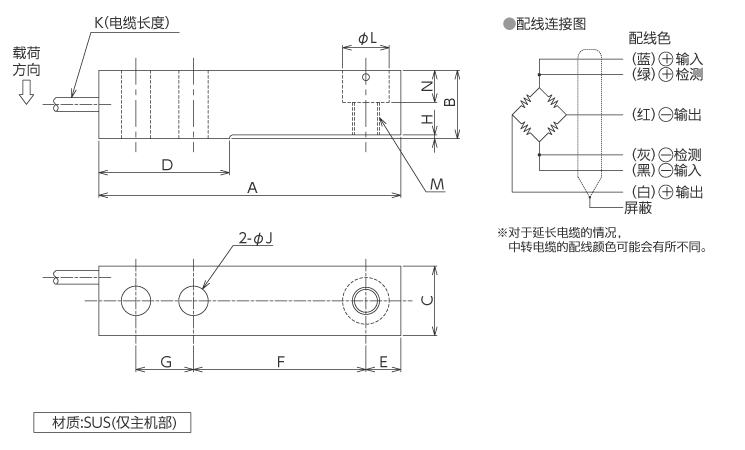

外形尺寸（单位：mm）

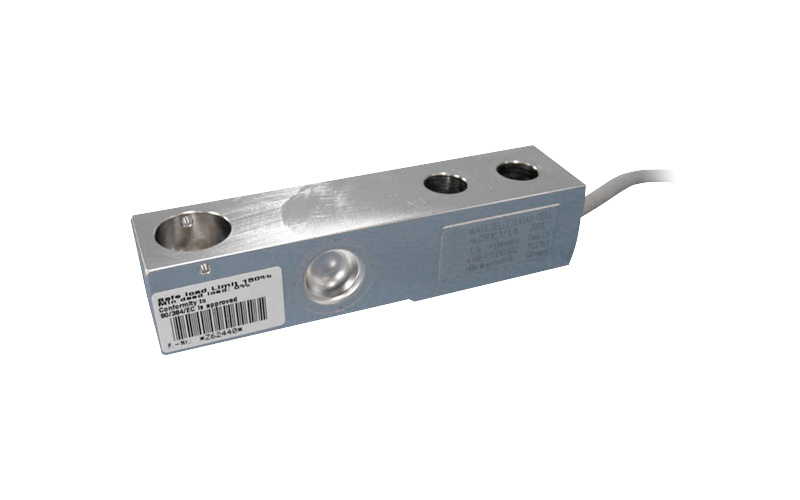

荷重计
