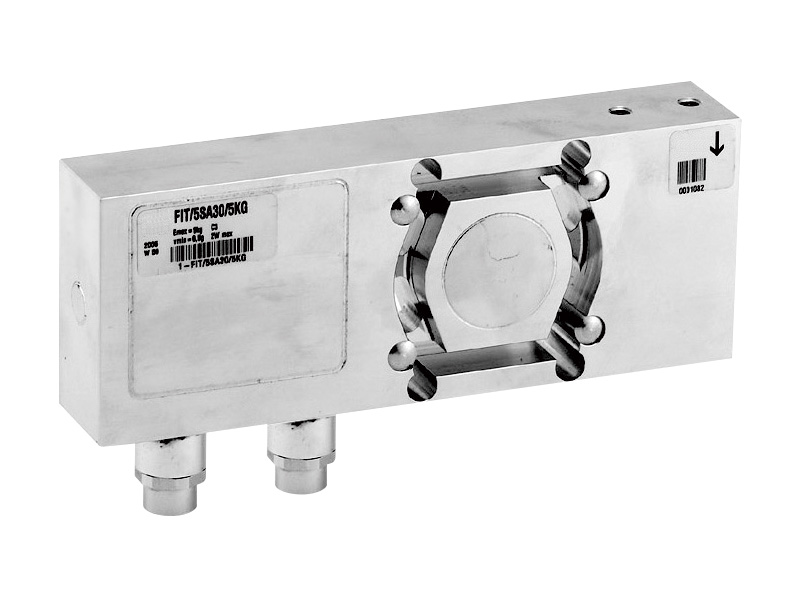

动态计量用数字载荷传感器
FIT®/5 series
5kg～10kg
制造商：
Hottinger Brüel & Kjær GmbH (德国)
- 气密封由全不锈钢制成
- 保护等级IP68
- 过载保护机构(断裂载荷1000%)
- 触发功能(外触发/电平触发)
- 利用PC软件进行参数设置和动态计量分析
[选配]
- 充填/混合控制功能
- 限位开关4点
- 电缆另售
规格1(载荷变送器)
| 型号 | FIT®/5... | ||
|---|---|---|---|
| 基于OIML R60的精度等级 | C3 | ||
| 最大容量(Emax) | kg | 5 | 10 |
| 最小检定刻度(Vmin) | g | 0.5 | 1 |
| 基于3000d的精度刻度 | kg | 1.5 | 3 |
| 最大加载面(长×宽) | mm | 400×400 | |
| 最大称重传感器分度数(nLC) | 3,000 | ||
| 温度对灵敏度的影响 (温度范围0℃～+40℃)(※1)(※2) |
灵敏度的%/10k | ±0.0250 | |
| 温度对零点的影响(※2) | 灵敏度的%/10k | ±0.0200 | |
| 滞后误差(※1)(※2) | % | ±0.0166 | |
| 非线性(※1)(※2) | % | ±0.0166 | |
| 蠕变(30分钟) | % | ±0.0166 | |
| 基于OIML R76的四角误差 | % | ±0.0233 | |
| 极限载荷 (距中心最大120mm的位置) |
最大容量的% | 150 | |
| 破坏载荷 (距中心最大20mm的位置) |
最大容量的% | 1,000 | |
| 允许动载荷 (距中心最大50mm的位置) |
最大容量的% | 70 | |
| 最大承载能力下的挠度 | mm | <0.2 | |
| 电源: | |||
| 供电电源电压 UB1(DC) | V | +10～+30 | |
| 耗电量 | W | ≦2 | |
| 耗电量 | A | 0.2 | |
| 测量信号的最大分辨率（1Hz 滤波器） | Bit | 20 | |
| 采样速度 (取决于输出格式和通信速度) |
1/s | 4～1,200 | |
| 可变数字滤波器的截止频率 | |||
| 过滤方式0 | Hz | 200～0.25 | |
| 过滤方式1 (响应时間:62～365ms) |
Hz | 18～2.5 | |
| 通信速度 (波特率) |
Baud | 1,200:2,400:4,800:9,600: 19,200:38,400:57,600:115,200 |
|
| 可连接的最大BUS网络数 | 90 | ||
| CANOpen | 標準CiA DS301 | ||
| 通信速度 (波特率) |
Baud | 10,000～1,000,000 | |
| DeviceNet | Release 2.00DVA | ||
| 通信速度 (波特率) |
Baud | 125,000～500,000 | |
| 最大电缆长度 (CANOpen,DeviceNet) |
m | ≦5,000(10k Baud) | |
| ≦100(500k Baud) | |||
| ≦25(1M Baud) | |||
| 诊断通道、 RS-485 2线 (选配E) |
|||
| 通信速度 (波特率) |
Baud | 38,400 | |
| 最大电缆长度/BUS网络 最大可连接数量 |
m/ | 500/90 | |
| 异步串行接口 (来自电缆 1) |
|||
| RS-485、4线式、最大电缆长度 | m | 500 | |
| RS-232C、最大电缆长度 | m | 15 | |
| 触发输入 (从电缆1输入) |
|||
| 输入电压范围 | V | 0～+12 | |
| Low-等级 | V | <1 | |
| High-等级 | V | >4 | |
| 输入抵抗値 | kΩ | 10 | |
| 充填/混合控制输入 (选配:从电缆2输入) |
绝缘分离的参考电位GND2 | ||
| 输入电压范围 | V | 0～+30 | |
| Low-等级 | V | <6 | |
| High-等级 | V | >10 | |
| 输入抵抗値 | kΩ | >3 | |
| 充填/混合控制输出 (选配:从电缆2输出) |
绝缘分离的参考电位GND2 | ||
| 外部电源电压 UB2 | V | +11～+30 | |
| 一个输出的最大电流 | A | <0.5 | |
| 所有输出的累积电流 | A | <1.0 | |
| High-等级 | V | <1 | |
| 温度补偿范围(BT) | ℃ | -10～+40 | |
| 允许温度范围(Btu) | ℃ | -10～+50 | |
| 保存温度范围(Bti) | ℃ | -25～+75 | |
| EMC标准 | 依据OIML R76的EN 45501标准 | ||
| 利用级别B的EN 61326-1标准/Tab.4 | |||
| 工业地区中的EN61326标准/A1、Tab.A1 | |||
| 基于EN 60529的防护等级 | IP68 | ||
| 连接器 | Fa.Lumberg、8针、母头 | ||
| 材质:外壳 | 不锈钢 | ||
| 质量(概算) | kg | 2 | |
- (※1) 某些情况下，个别特性可能会超出上述规格值。
非线性、滞后引起的最大复合误差以及温度对灵敏度的影响满足 OIML R60PLC=1规定的要求。 - (※2) 所有数值都是根据最大容量时的输出值规定的。

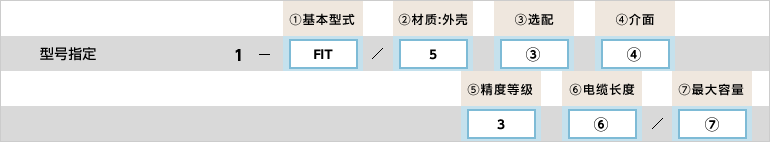

型号选择
| 型号选择 | 核对 | 型号 | 规格 |
|---|---|---|---|
| 1.基本型式 | ○ | FIT | 动态计量用数字载荷传感器 |
| 2.材质:外壳 | ○ | 5 | 气密封由全不锈钢制成 |
| 3.选配 | S | 标准 | |
| E | 延伸 | ||
| 4.介面 | A | RS-232 | |
| B | RS-485 | ||
| C | CANOpen | ||
| D | DeviceNet | ||
| 5.精度等级 | ○ | 3 | C3 |
| 6.电缆长度 | 0 | 插头 | |
| 1 | 3m | ||
| 2 | 6m | ||
| 3 | 12m | ||
| 7.最大容量 | 5KG | 5kg | |
| 10KG | 10kg |
■ 可以根据您的要求选择以下形式。
标准类型列表
| 外壳 | 介面 | |||
|---|---|---|---|---|
| RS-232 | RS-485(4wire) | CANOpen | DeviceNet | |
| 5 | - | - | 1-FIT/5SC30/10KG | - |
扩展(E)类型一览表 以下所有类型都有可选配的填充控制功能和限位开关。
| 外壳 | 介面 | |||
|---|---|---|---|---|
| RS-232 | RS-485(4wire) | CANOpen | DeviceNet | |
| 5 | 1-FIT/5EA30/10KG | 1-FIT/5EB30/5KG 1-FIT/5EB30/10KG |
1-FIT/5EC30/5KG 1-FIT/5EC30/10KG |
1-FIT/5ED30/5KG 1-FIT/5ED30/10KG |

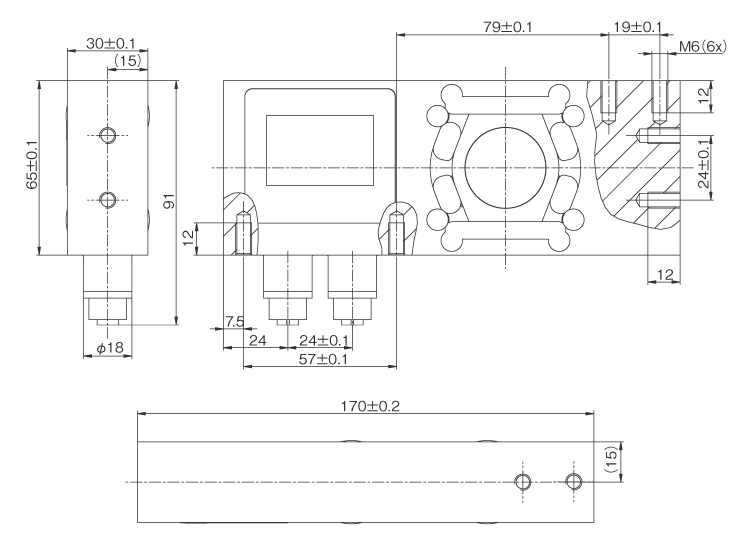

外形尺寸（单位：mm）

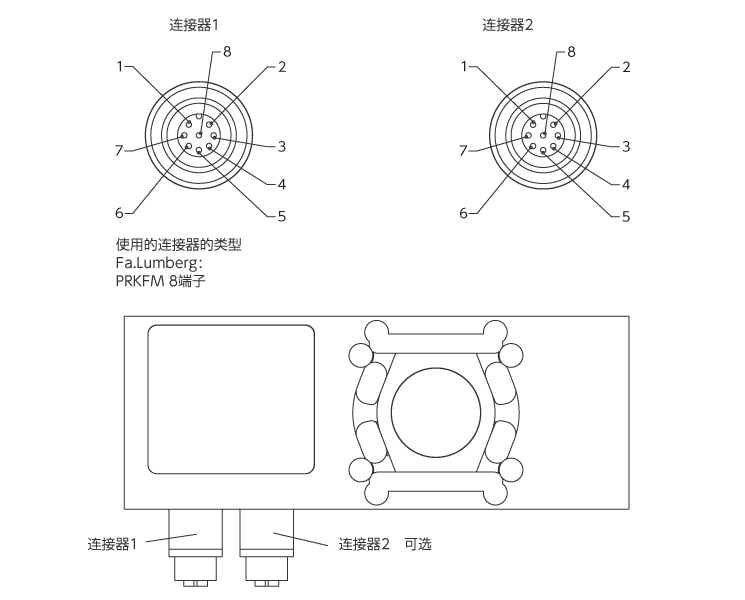

電気接続
| 连接器1 | 连接器2(选配) | ||||
|---|---|---|---|---|---|
| 针No. | RS-232 | RS-485 | CANOpen/DeviceNet | 针No. | |
| 7 | TxD | TA | CANH out | 1 | OUT1 |
| 3 | RxD | RA | CANH in | 2 | OUT2 |
| 6 | - | TB | CANL out | 3 | OUT3 |
| 5 | - | RB | CANL in | 4 | OUT4 |
| 8 | UB 1 | UB 1 | UB 1 | 5 | UB 2 |
| 1 | GND 1 | GND 1 | GND 1 | 6 | GND 2 |
| 4(※3) | Diag.Ra/Ta 或 Trigger | Diag.Ra/Ta 或 Trigger | Diag.Ra/Ta 或 Trigger | 7 | IN 1 |
| 2(※3) | Diag.Rb/Tb | Diag.Rb/Tb | Diag.Rb/Tb | 8 | IN 2 |
- (※3) 标准型(S)不带诊断通道，无2针分配，4针为触发器输入。
附件(另售)
■连接电缆材质:PUR、φ7±0.5mm、公接头前端散线
| 电缆长度 | 3m |
| 8芯电缆 | 1-KAB165-3※ |
- ※此电缆仅可用于确认 CANOpen 或 DeviceNet 的总线系统配置。
(特性波阻抗不符合 CANOpen 标准)
■1-FIT-AED-DOC=PC软件AED面板(AED Panel32)
- 带机械及电气说明书
- 指令代码说明
- 可对计量系统进行动态分析和参数设置
■1-FIT-AED-KIT＝CANOpen、DeviceNet入门套件
荷重计
