功能
| 名称 | 功能 |
|---|---|
| 关于设定输出的功能 | |
| 比较值设定功能 | 设定输出的比较值可设定2点（带模拟输出的情况下为1点） |

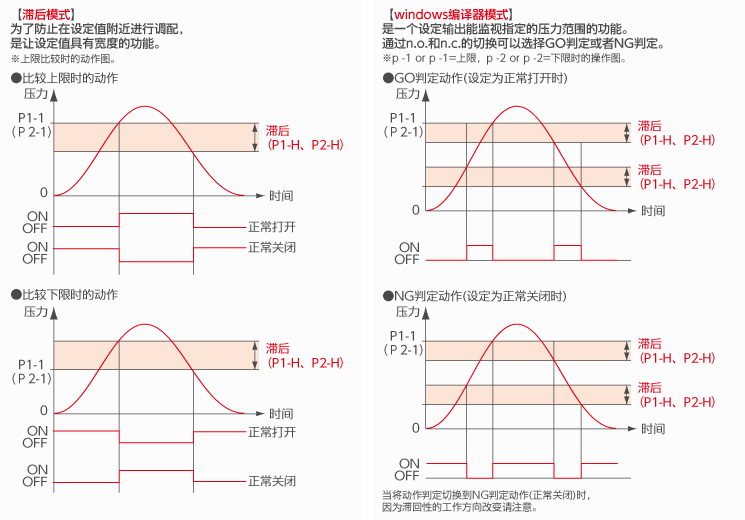

| 滞后/窗口比较器切换功能 | 从滞后模式与窗口比较器模式中选择，能够切换设定输出的动作 |
| 正常开启/正常关闭切换功能 | 可以选择设定输出的正常开启（N.O.）或正常关闭（N.C.） |
| NPN/PNP 切换功能 | 将设定输出设置为NPN输出，还是设置为PNP输出，能够选择（输出02N不能支持） |
| 与模拟输出相关的功能（带模拟输出的情况） | |
| 模拟输出量程比例调试功能 | 能够设定4～20mA输出的输出范围 |
| 与显示相关的功能 | |
| 显示颜色切换功能 | 可以根据设定输出的动作状态，从红色或绿色中选择显示色 |
| 2nd显示功能 | 可以进行1st显示相对于满量程值的换算设定 |
| 最大值/最小值存储 | 可以将显示的最大值与最小值存储到内存中 |
| 峰值保持 | 可以保持输入的最大值 |
| 零点迁移 | 可以在±20%之间调整零点的显示值 |
| 衰减常数 | 设定衰减常数，可以忽略输入的微小变化 |
| 零限点 | 可以设定零限点的ON/OFF |
| 显示更新速度 | 可以选择显示更新速度 |
| Fix零点功能 | 可以将零点附近的微小压力变化固定到零 |
| 移动平均设定功能 | 设定采样范围，吸收输入的微小变化 |
| 其他功能 | |
| 模拟测试功能 | 即使在没有输入的状态下，也可以改变显示值，模拟进行设定输出或模拟输出 |
| 键盘锁功能 | 为防止误操作，可以锁定键盘输入 |
| 主体摇头机构 (仅VT 传感器·F 传感器) |
可以使显示单元主体相对于传感器单元±120度的范围内转动 |

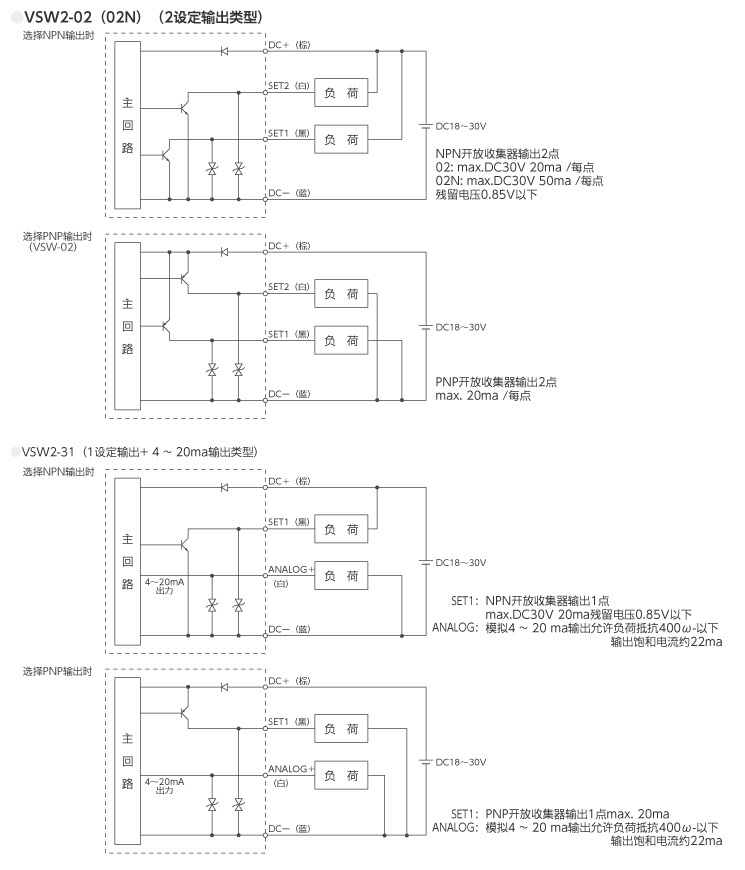

配线图

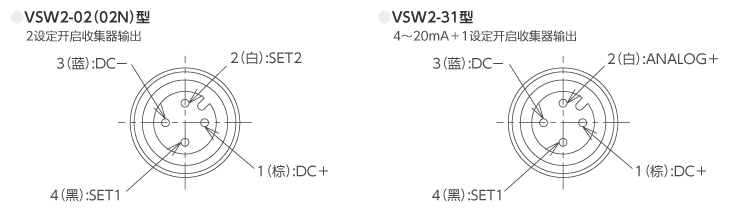

配线例
数字压力表
